龜甲網耐磨膠泥廠家 煤化工防磨澆注料

龜甲網耐磨膠泥廠家 煤化工防磨澆注料

龜甲網耐磨膠泥廠家 煤化工防磨澆注料，龜甲網耐磨膠泥是一種水泥基復合單組分干粉砂漿，由水泥、礦物質摻合料、骨料以及抗裂耐磨劑，經工業化生產配制而成。龜甲網耐磨料現場加水攪拌即可使用，施工和易性好，通過人工抹灰在料倉或礦槽表面形成厚度的抗磨層，經過正常養護即可達到技術要求，具有耐磨性高，與基礎混凝土(鋼筒倉)的粘接強度高，抗沖擊性強，抗壓強度高，耐久性好、使用期限長等特點。龜甲網耐磨料 于冶金、煤炭、火電、化工、水泥等行業的沖渣溝、礦槽、卸煤槽、下料斗、料筒倉的內襯抗磨層和水利水電、港口碼頭等工程的泄洪閘、卸料斗的抗磨層，起到保護基礎混凝土(或鋼筒倉)的作用。

龜甲網耐磨膠泥—— 施工步驟：

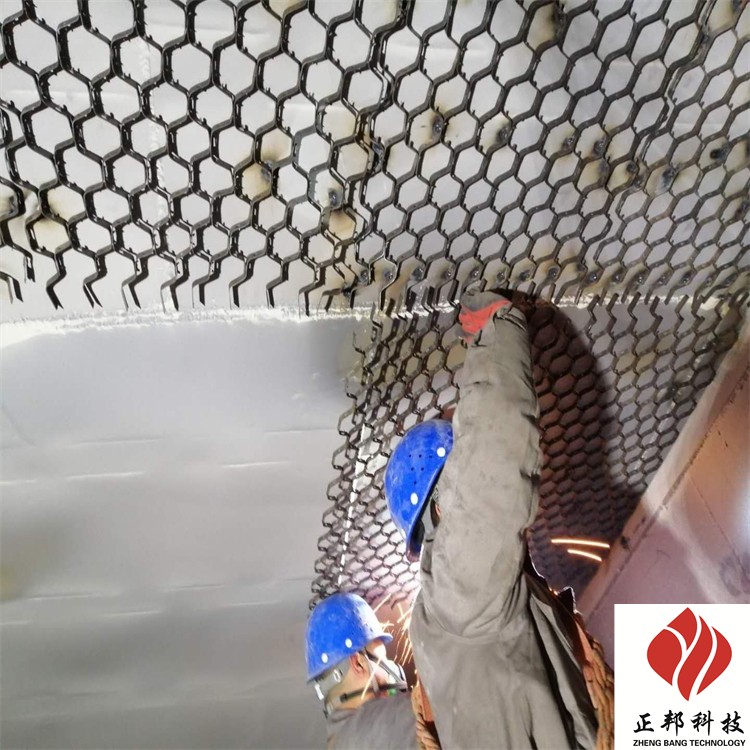

（1）龜甲網焊接：在設備表面上焊接龜甲網，龜甲網采用電弧焊焊接，每個接觸骨架空格內雙面焊接，焊點間距約20毫米。其焊點抗拉強度平均值：380Mpa抗壓強度平均值：560Mpa。

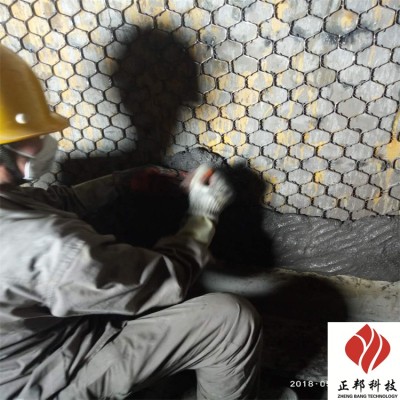

（2）混合與攪拌：攪拌：使用攪拌機，加入原料攪拌均勻。陶瓷耐磨料在施工中需加入膠水，用于有腐蝕性氣體管道和設備內壁，攪拌機內倒入～150公斤的陶瓷耐磨料，（公斤為標準），然后加入相對應的膠進行攪拌，攪拌時間10分鐘左右，直至涂料粘度適中方可使用，適應溫度常溫至0℃。

膠水用量:一噸料需加入180kg～200kg的陶瓷膠水，（冬季膠水用量大約為180公斤，夏季膠水用量約為200公斤）。

（3）檢查與養護

施工期間，施工地點的氣溫須控制在5℃至40℃之間，如氣溫過低時，材料本身及施工區域則須加溫至5℃，直到陶瓷耐磨料涂抹完畢為止。但應避免在直接日曬或強風狀況下施工，如有強風或者陽光直射在剛涂抹好的部位應當加以防護，以防止陶瓷耐磨料表面迅速凝固從而導致表面出現裂紋。氣溫在25攝氏度左右養護固化時間為48小時，冬季施工氣溫在5度以上固化時間為72小時。

龜甲網耐磨膠泥是一種新型耐磨材料產品.隨著生產技術的不斷發展,機械制造車間所擁有的大量切削機床中的一部分已 落后于當前技術發展的需要。陶瓷涂料屬于無機功能涂料領域，是一種新型的水性無機防護涂料。
