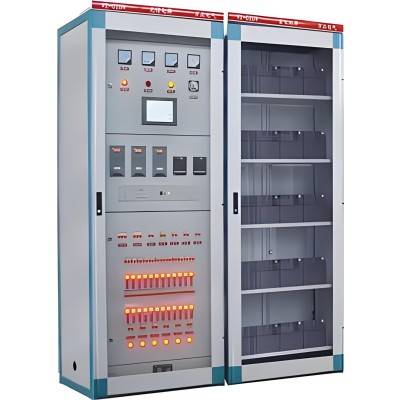

GZDW系列直流電源柜GZDW-100AH/220V定制生產安裝調試維修

適用范圍：
     GZDW系列直流電源柜適用于10～500kV變電站、發電廠、水電站和開閉所及用戶變，為高壓開關分合閘、綜合自動 保護裝置和事故照明提供控制保護電源。同時也可應用于其它需要直流電源的場所。

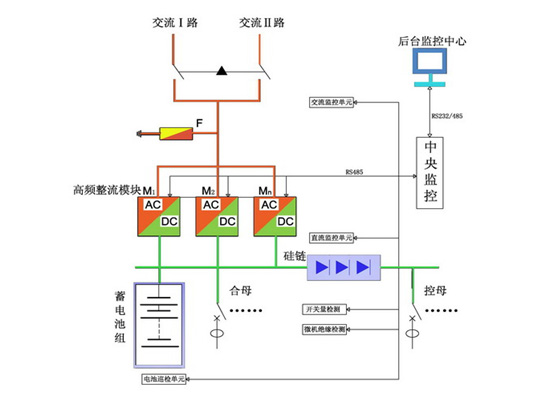

2.工作原理：
兩路市電經過交流切換輸入，給高頻整流模塊供電；高頻整流模塊將交流市電轉換為直流電，給蓄電池組充電及向合閘母線供電，同時合閘母線通過降壓裝置給控制母線供電。中央監控器分別對交直流配電單元、高頻整流模塊、電池充電管理、電池巡檢單元、絕緣檢測單元進行集中設置與管理。并可通過RS232/485后臺通訊接口聯接到后臺監控中心，實現遙測、遙信、遙調、遙控的“四遙”功能。實現無人值守功能

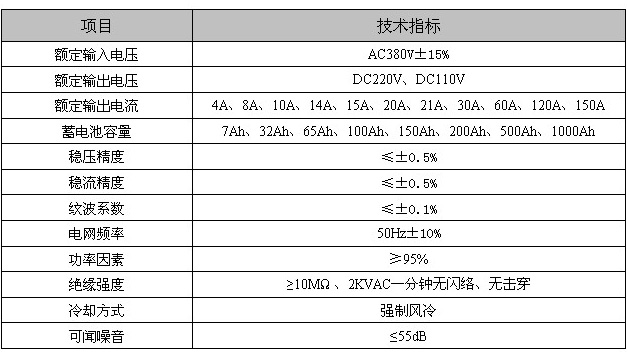

3.技術參數表

4.使用環境條件
1、環境溫度：-10℃～＋45℃；
2、海拔高度：不超過2400m；
3、相對濕度：日平均值不大于95％，月平均值不大于90％；
4、地震烈度：不超過8度；
5、安裝垂直傾斜度：不超過5°；
6、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所；
7、微控制器抗噪聲：1000V 1μS脈沖1分鐘；
8、無強電磁場干擾；
9、使用環境與上述不符時，由用戶與廠家協商解決。

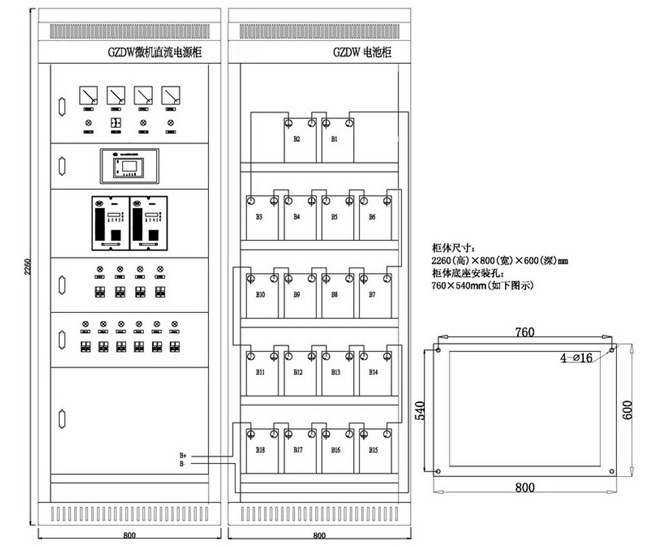

5.外形尺寸：
