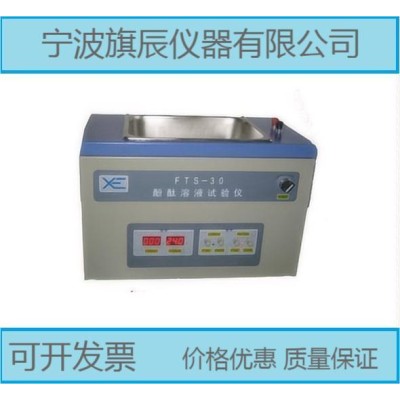

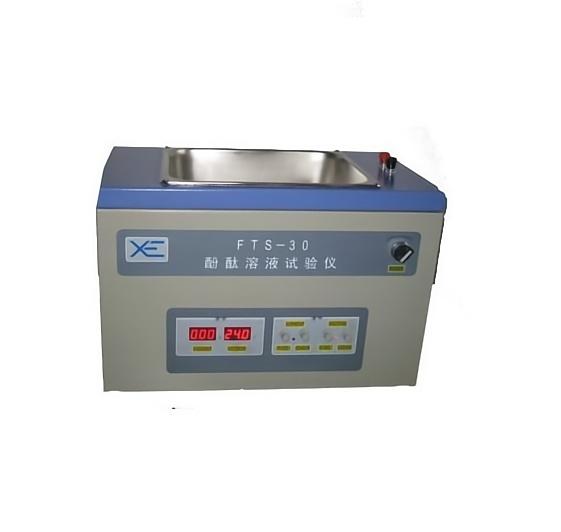

FTS-30 漆包線漆膜 試驗儀

FTS-30 漆包線漆膜 試驗儀

用于電子，電機(空調、冰箱、洗衣機、電動工具),大中小型變壓器，電磁電感線圈，汽車馬達，充電器，鎮流器，繼電器、發動機、馬達、轉子等漆包線漆膜的針孔測試。是根據GB/T4074.5-2008和JISC3003標準規定而設計的一種漆包圓線針孔檢測裝置，該裝置檢測試樣之前，試樣應在空氣循環烘箱中熱處理10min。然后在通電的氯化納溶液和酚酞溶液作用下針孔缺陷以淡紅色流束形式反映出來。

設備特點：

1.用于檢測的針孔，主要由酚酞指示劑的顏色指示針孔發生位置，然后目測針孔數量；

2.箱體采用靜電烤漆處理，整機設計合理，結構緊固，運行安全、穩定，符合測試要求；

3.電壓可調且顯示，測試時間可預置，電流可顯示，人性化設計；

4.檢測范圍不受線徑大小、規格的限制；

5.操作簡單、檢測數據穩定、直觀、可靠。是一種即經濟又不可或缺的針孔檢測試驗儀；

使用說明:
1．加入0.2%氯化納溶液并加入適量3%酚酞乙醇溶液，水面超出試樣約10mm以上；
2.接上電源。（AC220V±10%）；
3.將電源開關置于”O(jiān)N”位置,指示燈為紅色；
4.調節”VOLTAGE”粗調和細調旋鈕到需要的輸出電壓（一般為（12±2）V）；
5.恒流調節:為防止過度發熱，短路電流應不大于500mA；
先將電壓調至3-10V任意值,將電流粗細旋鈕調至0及逆時鐘轉到底,然后用導線短路正負接線柱,再順時鐘調節電流粗細旋鈕到所需限定的電流值,*后拆除短路導線,調節電壓粗細旋鈕到所需的電壓值。
6.將時間繼電器設置為所需時間。
7.將按規定加熱處理后的試樣，并在不彎曲、不拉伸的情況下冷卻***溫，然后試樣一端接于黑色接線柱上(負極),另一端置于溶液槽中(正極),啟動“試驗”按鈕，時間到后蜂鳴器報警，即可用正常視力觀察，記錄針孔數，再按一次“試驗”按鈕即復位為待機狀態。
8. 注意!做完試驗后,應放掉鹽水,并用清水沖洗干凈,否則溶液槽很容易腐蝕。
注意：氯化納溶液濃度為2g/L,并在溶液中加入適量濃度為30g/L的酚酞乙醇溶液,以易觀察到針孔（溶液中出現淡紅色流束)。

（岳：187**5841**5506）（岳：187**5841**5506）（岳：187**5841**5506）

主要技術參數：
