鶴壁陶瓷耐磨料廠家 下殼體龜甲網膠泥技術要求

鶴壁陶瓷耐磨料廠家 下殼體龜甲網膠泥技術要求，陶瓷耐磨料采用磷酸鹽溶液作結合劑,配剛玉骨料,剛玉粉,α-Al2O3,SiC微粉,微粉及多種外加劑,施工完畢后可直接點火生產的新型耐磨耐火涂抹料。它具有附著力強,耐磨損,耐化學侵蝕,養護時間短,可與各種耐火材料結合等點。

一、 包裝  陶瓷耐磨料為25kg/袋包裝，內置塑料袋小包裝促凝劑（用以調節可塑料初凝時間），同時配桶裝鹽溶液作結合劑，加入量為袋裝粉料的12%左右。

二、 貯存  陶瓷耐磨料存放在干燥庫房內，不得雨淋，受潮，保質期為12個月。

三、 施工說明

1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，根據施工環境溫度，選擇促凝劑合適加入量。溫度小于20℃時，促凝劑可全部加入；大于20℃時可根據施工時間要求，適當調節凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋-150公斤耐磨陶瓷涂料為宜，然后加入凝劑干混2分鐘，而后加入 鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

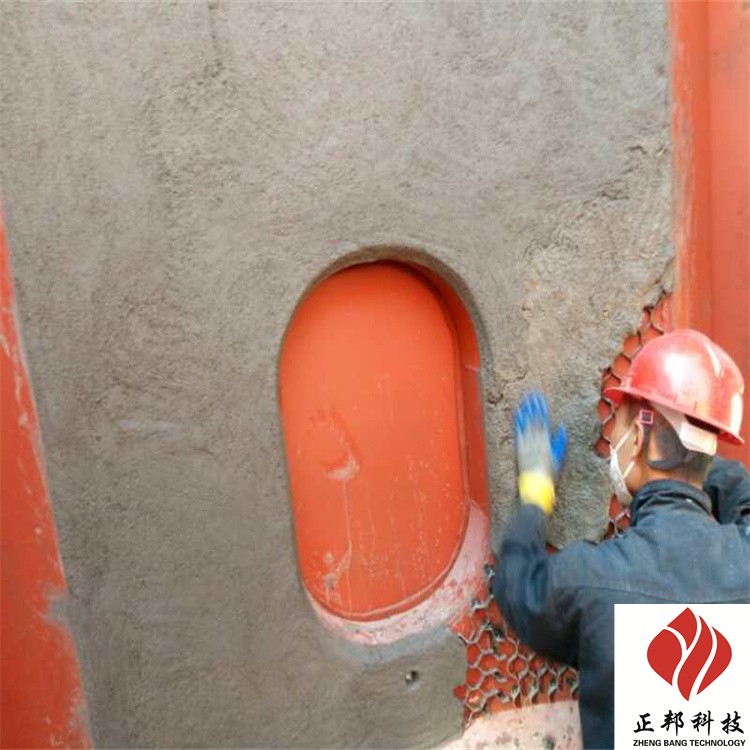

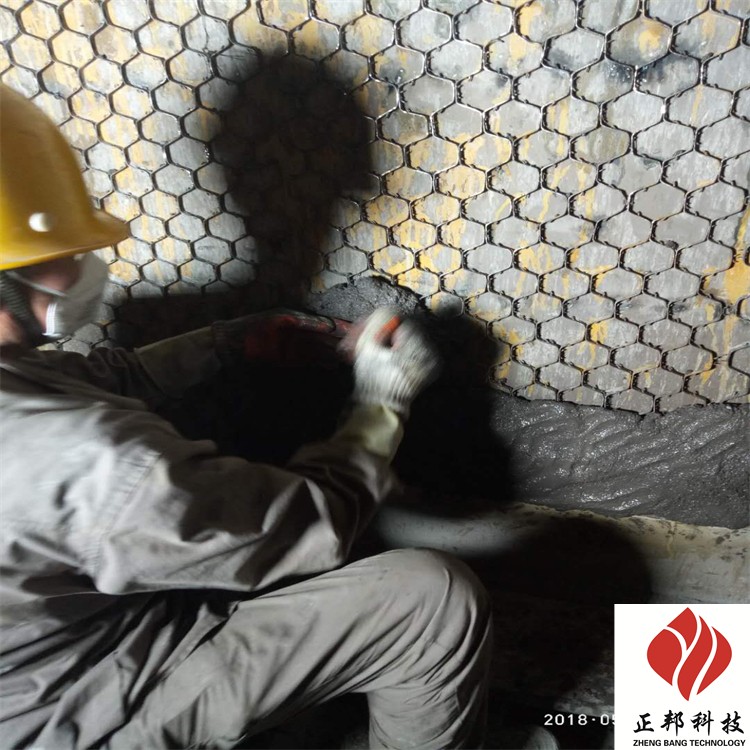

4、施工：將施工部位清理干凈，內壁不得粘有雜物浮塵。         清理龜甲網或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養護24小時以后施工部位即可移動，同時也可以點火生產。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水攪拌使用，應廢棄。

8、該耐磨陶瓷涂料施工完畢初凝后，無需養護、烘烤、直接點火升溫使用，且不影響其使用性能。
