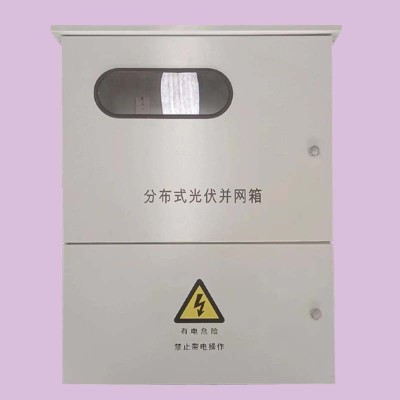

光伏并網箱

  光伏并網箱是光伏系統里一個重要組成部分，在總造價中占比不高，但是關系到光伏系統的安全運行和運維，是不可忽視的一部分。

  一、戶用光伏配電箱基本構成 戶用配電箱一般由刀開關、自復式過欠壓保護器、斷路器、浪涌保護器后備斷路器、和浪涌保護器組成。

  1、斷路器 斷路器（空開，微型斷路器）在線路中主要起到過載、短路保護作用，同時起到正常情況下不頻繁開斷線路的作用。主要技術參數是額定電流和額定電壓，額定電流取逆變器交流側輸出電流的1.2~1.5倍，常見規格有16A、25A、32A、40A、50A和63A等。額定電壓有單相230V和三相400V等。

  2、自復式過欠壓保護器 自復式過欠壓保護器是常用的一種保護開關，主要應用于低壓配電系統中，當線路中過電壓和欠電壓超過規定值時能自動斷開，并能自動檢測線路電壓，當線路中電壓恢復正常時能自動閉合。和逆變器自動過欠電壓形成雙保護，常見型號規格有20A、25A、32A、40A、50A、63A等（自復式過欠壓保護器額定電流≥主斷路器額定電流）。

  各地并網要求以及客戶需求不同導致市場上的配電箱樣式也比較多樣，沒有統一；所以大家對于箱體材料、內部結構、元器件等需求也是不同的。

  3、浪涌保護器 又稱防雷器，當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。選型規則，運行電壓Uc＞1.15U0，U0是低壓系統相線對中性線的標稱電壓，即相電壓220V。單相一般選擇275V，三相一般選擇440V，標稱放電電流選In=20kA（Imax=40kA）。

  4、浪涌保護器后備熔斷器 當通過浪涌保護器的涌流大于其Imax，浪涌保護器將被擊穿失效，從而造成回路的短路故障，為切斷短路故障，需要加裝斷路器或熔斷器。每次發生雷擊都會引起浪涌保護器的老化，如漏電流長時間存在，浪涌保護器會過熱加速老化，此時需要斷路器或熔斷器的熱保護系統在浪涌保護器達到可承受熱量前動作斷開電涌器。一般Imax>40KA的宜選40~63A的，Imax<40KA的宜選20~32A的。 浪涌保護器前面的開關可選用熔斷器和斷路器。熔斷器的特點；熔斷器有反時限特性的長延時和瞬時電流兩段保護功能，分別作為過載和短路防護用，就是故障熔斷后必須更換熔斷體。用斷路器的特點：斷路器有瞬時電流保護和過載熱保護，故障斷開后，可以手操復位，不必更換元件。

  5、刀開關 主要作為不頻繁地手動接通和分斷交、直流電路或作隔離開關用，創造一個明顯開斷點，起到安全提示的作用。選型規則，刀開關額定電流≥回路主斷路器額定電流，常見規格型號有16A，32A和63A等。 配電箱必須要有一個物理隔離器件，使電路有明顯斷點，在檢修和維護的情況下，保證人員的安全。這個器件叫隔離開關，俗稱刀閘，空氣開關，主要起到過流保護，通俗的講是短路保護。一旦發生短路，電流會迅速增加，超過一定整定閾值，空氣開關自動跳閘，起到保護作用。但空氣開關有可能被擊穿或失靈。只有刀閘，才能實現徹底斷路。

  6、交流側電纜 交流電纜選型時，選擇軟銅線。一方面銅線的電阻率小，損耗小，載流量大，另一方面可以避免銅鋁化學腐蝕。電纜額定電流一般為計算所得電纜中連續電流的1.25倍。

   7、電能計量 一般光伏電能計量表，都與配電箱裝在一起。也有一些地方會把電表與配電箱分開來。配電箱與計量表放在一起比較好。一是離得近，線損比較少。二是節省一個箱子。三是查詢和維修方便。我國戶用光伏電站，電表都是由供電局免費提供和安裝的，為了防止個別用戶私自更改電表設置，配電箱安裝電表的門要有安全裝置，只能允許供電局打開。

  8、常見戶用光伏系統斷路器和電纜的選擇：

  二、典型戶用單相配電箱設計 選擇箱體，與塑料箱體相比，金屬箱體較好。在金屬箱體中，不銹鋼的。金屬箱體中，性價比比較高的是鍍鋅板噴塑箱體，噴塑有二次防腐的功能。無論您的光伏配電箱是安裝在戶外還是安裝在室內，都需要注意箱體的防塵防水規格。戶外要用IP65等級，戶內要用IP21等級，如果是在海邊或者鹽霧環境比較惡劣的地區，在選擇光伏配電箱時，請務必選擇鍍鋅板噴塑、敷鋁鋅板噴塑、304不銹鋼或者更高規格的箱體，目的是防腐蝕。 常用戶用單相配電箱電氣設計 1、3kw單相配電箱 2、5kw單相配電箱 3、6kw單相配電箱 4、8kw單相配電箱 5、10kw單相配電箱 每個省對并網要求不同，有些地方對配電箱有些特殊要求，比如配電箱是否要安裝電表？電網接入方案中是否要求配電箱安裝防孤島裝置。我們在選擇購買光伏配電箱的時候，首先要和供電局確認要求。
