HIWIN滾珠絲杠R20-10B1-FST-0.05的設計使用注意事項

  1)主要尺寸參數的選擇應根據機床使用要求全面綜合考慮，因為HIWIN絲桿的公稱直徑、基本導程、預緊力、負載滾珠的有效圈數與絲杠的壽命、位移精度、剛度、驅動力矩等有密切關系。如果某一項特性不能滿足時，可以重新選擇絲杠直徑、導程、有效圈數等，直到完全滿足。

 為滿足數控機床對進給系統伺服性能的要求，還應考慮大加速能力及最小慣性的要求，確定HIWIN絲桿的導程及降速比。

   2)為使滾珠受力均勻，提高耐用度和精度保持性，螺母不應受徑向力和傾覆力矩，并應盡量使作用在螺母上的軸向合力通過絲杠軸心。

   3)建議以螺母(或套筒)的外圓柱面和凸緣面為安裝基面，螺母安裝直徑和座孔的配合為H7／G6，應保持螺母座孔與絲杠支承軸承孔的同心精度和螺母座孔端面與軸線垂直精度。

    滾珠絲杠副的額定壽命計算方法，與滾動軸承相同。關于接觸應力、接觸疲勞點蝕機理及疲勞壽命計算公式的推導將在齒輪傳動承載能力、滾動軸承等章中詳細討論，本章只引用一些有關理論和計算公式。

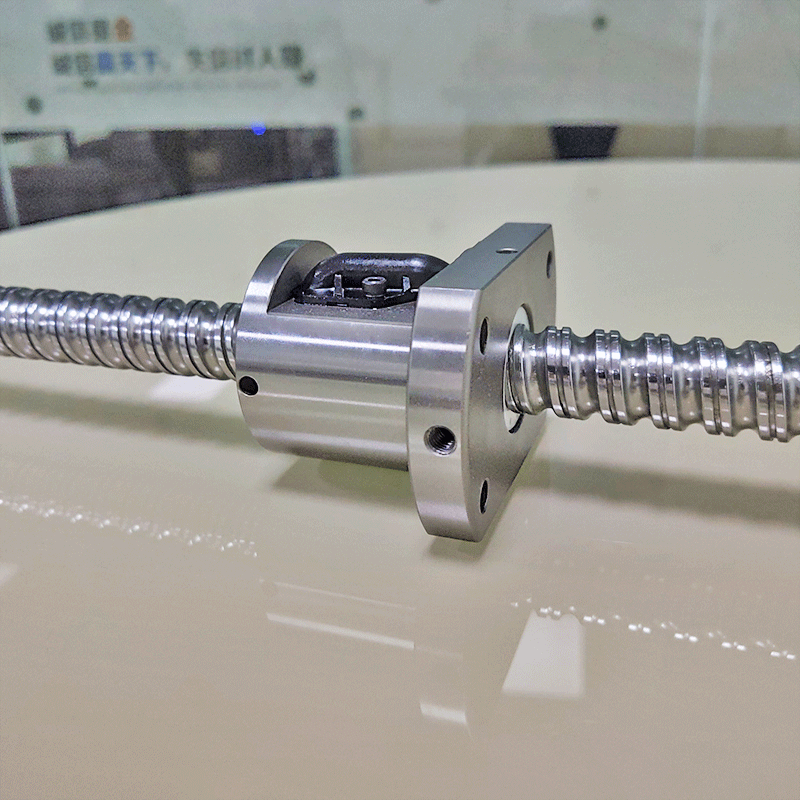

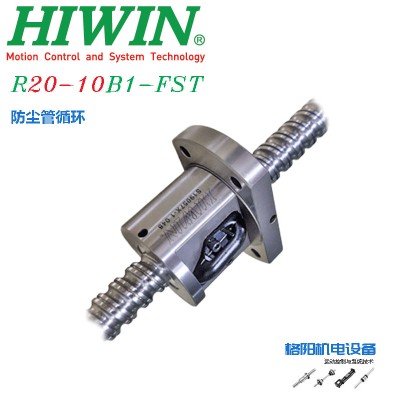

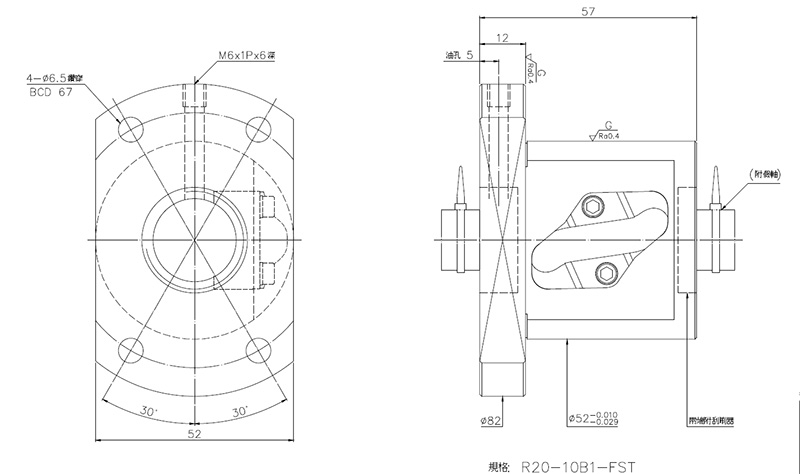

   臺灣HIWIN重負載絲桿R20-10B1-FST-0.05，直徑為63mm，導程為10mm，螺母對稱安裝孔的距離為130mm.HIWIN滾珠絲杠副和其他摩擦的傳動組件一樣，其故障絕大部分是由預緊力過緊或過松、反向間隙過大、機械爬行、潤滑系統不好、軸承間隙配合不良等原因造成的。
