一、概  述

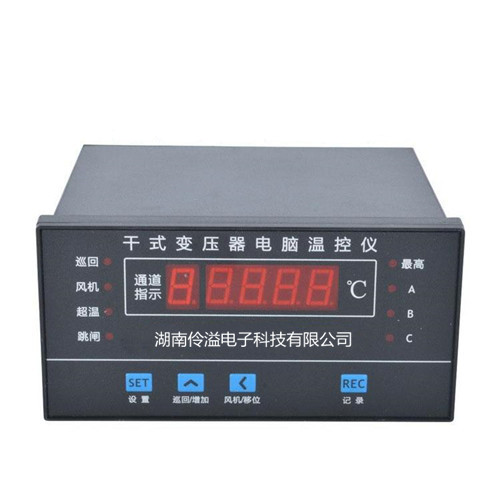

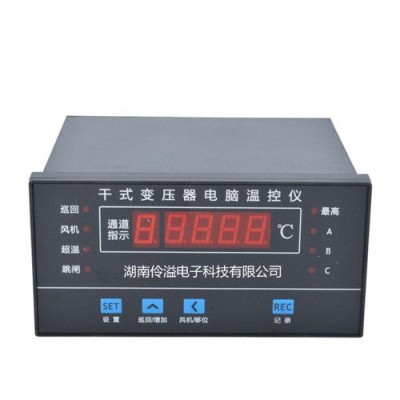

BWD-3K130系列溫控儀是為風冷干式電力變壓器可靠運行而設計的新一代多功能電腦溫控制器。利用預埋在干式電力變壓器三相繞組線包中的三種Pt100/B50/3950K鉑熱電阻來檢測干式電力變壓器線包的溫升，并根據溫升自動控制冷卻風機的啟停、高溫報警直至跳閘來保干式電力變壓器的**運行。由于采用目前先進的RISC單片計算機并結合先進的I2C存儲與調整技術，根據JB/T7631標準設計而成，使得溫控器具有結構簡單，運行可靠，抗干擾能力強的特點。同時溫控器還具有“黑匣子”功能，可記錄停電前三個繞組線包的溫度及本機的工作狀態。

二、主要技術參數

1、使用條件

  環境溫度       -10℃～+55℃

  相對溫度       5～95%

  大氣壓         60～160Kpa

  工作電壓       AC170～AC250V（48～60Hz）

2、測量范圍       -30.0～200℃

3、分辨率         0.1℃

4、測量精度       ±1℃

5、控制精度       ±1℃

6、功耗           ＜8VA

7、重量           ＜1Kg

8、傳感器參數      Pt100/B50/3950K

9、抗干擾性能      符合JB/T7631標準

10、觸點容量

   風機        AC125/10A或AC220/7A    三組（選配）

               或單相有源風機AC220/21A    一組

       超溫報警    AC125/10A或AC220/7A    一組

       超溫跳閘    AC125/10A或AC220/7A    一組

11、儀表外型尺寸    80×160×134mm

   嵌裝開孔尺寸    152×72mm

三、產品型號及功能

BWD-3K130系列電腦溫控器產品型號及其功能如下表：
