按鍵功能及產品功能說明：

1、設置鍵：正常工作狀態時按此鍵可進入?yún)?shù)設置狀態；參數設置狀態時按此鍵將設置參數寫入并進入下一參數設置；

“黑匣子”記錄檢查狀態時按此鍵可結束檢查記錄狀態進入正常工作狀態；功能檢測狀態時按此鍵進入正常工作狀態‘

2、移位/風機鍵：正常工作狀態時按此鍵可手動開關風機；參數設置狀態時按此鍵可改變設置閃爍位；“黑匣子”記錄檢查狀態時此鍵無效；

3、增加/巡回鍵：正常工作狀態時按此鍵可切換*高/巡回顯示狀態；參數設置狀態時按此鍵可使設置閃爍位的數據增加1；“黑匣子”記錄檢查狀態時此鍵無效；

4、記錄鍵：正常工作狀態時按此鍵可進入“黑匣子”記錄檢查狀態；參數設置狀態時按此鍵無效；“黑匣子”記錄檢查狀態時連續按此鍵可將全部記錄檢查完并進入正常工作狀態；功能檢測狀態時按此鍵可模似溫度值輸入溫控器；（為防止誤跳閘，模似輸入溫度大于等于設定超溫跳閘溫度值時，溫控器不發出跳閘信號，僅面板上跳閘指示燈亮）。

5、任何操作時如20秒以上時間未按鍵，溫控器將自動近回正常狀態。

6、BWD-3K130C型溫控器通訊功能另附使用說明書。

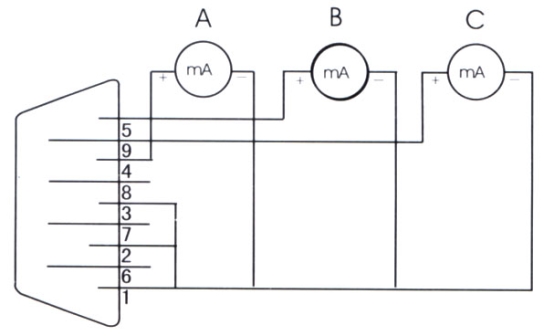

7、BWD-3K130D型溫控器4-20mA的電流輸出功能使用說明：BWDK-326D型溫控器還具有三路4-20mA模似電流輸出功能。通過DB9通訊接口插座引輸出，三路電流分別用于傳送A、B、C三相線包的溫度，其中電流輸出與溫

度的對應關系是： 4-20mA的電流輸出

分別對應200℃的溫

度值。電流輸出接線
