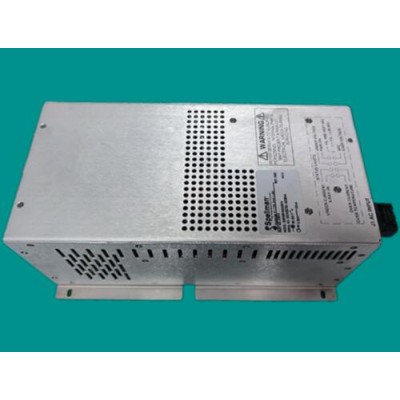

XRD高壓發生器維修spellman電源DXM40N600X5005

XRD全稱X射線衍射（X-Ray Diffraction），利用X射線在晶體中的衍射現象來獲得衍射后X射線信號特征，經過處理得到衍射圖譜。利用譜圖信息不僅可以實現常規顯微鏡的確定物相，來看晶體內部是否存在缺點（位錯）和晶格殘缺等。

X射線衍射儀的基本構造：XRD衍射儀的適用性很廣，通常用于測量粉末、單晶或多晶體等塊體材料，并擁有檢測快速、操作簡單、數據處理方便等優點，是一個標準的“良心產品”。

X射線高壓發生器的高壓開不起來常見故障分析：

這是高壓發生器較常見的故障，一般發生在開機時，偶爾也發生在儀器運行中。故障的產生原因可以從三個方面去分析：1、X射線防護系統;2、內部水冷系統;3、高壓發生器及X射線光管。

1.1X射線防護系統

為了防止X射線泄漏，高壓發生器只有在射線防護系統正常的情況下才能啟動。射線防護系統正常與否，主要檢查以下二部分：

1、面板的位置是否正常。 X射線熒光光譜儀是一個封閉系統，面板是外層的射線防護裝置，如果有一塊面板不到位，儀器就有射線泄漏的可能。因此，每塊面板上都有位置接觸傳感器，面板沒有完全合上，高壓開不起來。

2、X射線的警示標志是否正常。國家標準[1]規定X射線熒光光譜儀安裝紅色警告信號燈并與相應的開關聯動，因此如果信號燈失靈，高壓也開不起來。

有一種簡單的方法可以判斷高壓不能啟動是否是由射線防護系統引起，即將儀器的狀態設定為維修狀態，射線防護系統，如果這時高壓可以開起來，就可以確定故障是由射線防護系統的問題引起的。

1.2內部水冷系統

高壓發生器的輸出功率一般為3kW或4kW，將高壓加到X射線光管后，除小部分用于產生X射線外，大部分轉化為熱量，由內部水冷系統帶走。內循環水用于陽靶附近的光管頭部分降溫，因此要求內循環水為電導率很低的去離子水，以防高壓擊穿。
