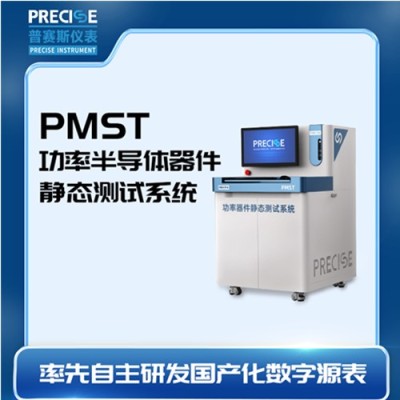

普賽斯IGBT功率器件靜態參數測試系統,集多種測量和分析功能一體,可以精準測量IGBT功率半導體器件的靜態參數,具有高電壓和大電流特性、uQ級精確測量、納安電流測量能力等特點。支持高壓模式下測量功率器件結電容,如輸入電容、輸出電容、反向傳輸電容等。半導體器件功率分析儀+功率器件測試設備認準普賽斯儀表.

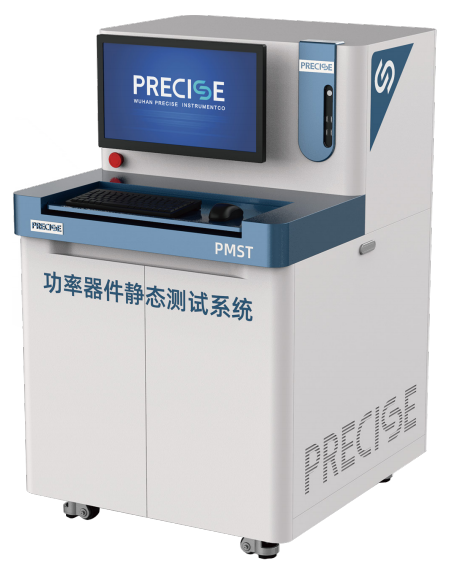

圖5:IGBT測試系統圖

    普賽斯IGBT功率器件靜態參數測試系統配置由多種測量單元模塊組成,系統模塊化的設計能夠極大方便用戶添加或升級測量模塊,適應測量功率器件不斷變化的需求。

“雙高”系統優勢

    高電壓、大電流

    具有高電壓測量/輸出能力,電壓高達3500V(Z大可擴展至10kV)

    具有大電流測量/輸出能力,電流高達6000A(多模塊并聯)

    高精度測量

     納安級漏電流,μΩ級導通電阻

    0.1%精度測量

    模塊化配置

    可根據實際測試需要靈活配置多種測量單元系統預留升級空間,后期可添加或升級測量單元

    測試效率高

    內置專用開關矩陣,根據測試項目自動切換電路與測量單元

    支持國標全指標的一鍵測試

    擴展性好

    支持常溫及高溫測試可靈活定制各種夾具

“魔方”式的系統組成

   普賽斯IGBT功率器件靜態參數測試系統,主要由測試儀表、上位機軟件、電腦、矩陣開關、夾具、高壓及大電流信號線等構成。整套系統采用普賽斯自主開發的靜態測試主機,內置多種電壓、電流等級的測量單元。結合自主開發的上位機軟件控制測試主機,可根據測試項目需要,選擇不同的電壓、電流等級,以滿足不同測試需求。

   系統主機的測量單元,主要包括普賽斯P系列高精度臺式脈沖源表、HCPL系列高電流脈沖電源、E系列高壓源測單元、C-V測量單元等。其中,P系列高精度臺式脈沖源表用于柵極驅動與測試使用,Z大支持30V@10A脈沖輸出與測試;HCPL系列高電流脈沖電源用于集電極、發射極之間電流測試及續流二極管的測試,15us的超快電流上升沿,自帶電壓采樣,單設備支持Z大1000A脈沖電流輸出;E系列高壓源測單元用于集電極、發射極之間電壓、漏電流測試,Z高支持3500V電壓輸出,并且自帶電流測量功能。系統的電壓、電流測量單元,均采用多量程設計,精度為0.1%。

國標全指標的“一鍵”測試項目

   普賽斯現在可以提供完整的IGBT芯片和模塊參數的測試方法,可以輕松實現靜態參數l-V和C-V的測試，最終輸出產品Datasheet報告。這些方法同樣適用于寬禁帶半導體SiC和GaN功率器件。

IGBT靜態測試夾具方案

   針對市面上不同封裝類型的IGBT產品,普賽斯提供整套夾具解決方案,可用于TO單管、半橋模組等產品的測試。

    普賽斯以自主研發為導向,深耕半導體測試領域，在I-V測試上積累了豐富的經驗,先后推出了直流源表、脈沖源表、高電流脈沖源表、高電壓源測單元等測試設備,廣泛應用于高校研究所、實驗室、新能源、光伏、風電、軌交、變頻器等場景。更多有關半導體器件功率分析儀+功率器件測試設備的詳情認準“普賽斯儀表”咨詢，詳詢一八一四零六六三四七六；
