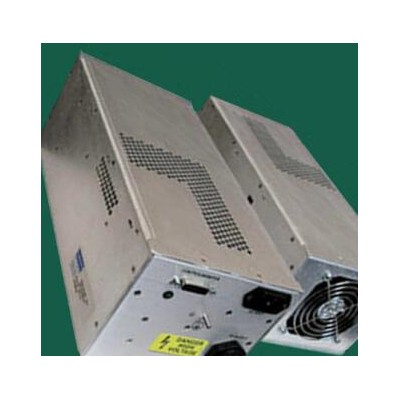

hyacinth射頻電源維修HTMV/HTEV系列 hyacinth電源維修

維修范圍：刻蝕、RIE、平行板、ICP、pecvd、射頻濺射、CVD 和PVD等系統，工業系統中感應加熱和電介質加熱設備的電源，烘干、塑化、硅晶體生長和平板顯示器領域應用電源，直流偏壓和硬鍍膜，信息設備(ITE)及輕工業系統、鍍膜設備。 從事大功率射頻RF電源及匹配器維修，為太陽能光伏、半導體、液晶面板、鍍膜行業維修PVD、CVD、PECVD、MOCVD、ION IMP設備電源，包括直流、高壓、脈沖、微波、匹配器、RPSC、CHILLER射頻電源維修。

當濾波電容上無380VDC左右電壓時，說明PFC電路沒有正常工作，PFC模塊關鍵檢測腳為電源輸入腳VC，啟動腳Vstart/control，C/RT腳及V0腳。測試一板上濾波電容上無380VDC電壓。VC，Vstart/control,C/RT波形以及V0波形均正常，測量場效應功率開關管無V0波形，由于FA5331(PFC)為貼片元件，機器用久后出現V0端與板之間虛焊，V0信號沒有送到場效應管。將V0端與板上焊點焊好，用萬用表測量濾波電容有380VDC電壓。當Vstart/control端為低電平時，PFC亦不能工作，則要檢測其端點與外部相連的有關電路。

電源電路有易有難，功率有大有小，輸出電壓多種多樣。充分熟悉開關電源的基本結構以及PFC及PWM模塊的特性，它們工作的基本條件，按照上述步驟和方法，多動手進行開關電源的維修，就能迅速地排除開關電源故障，起事半功倍的效果。
