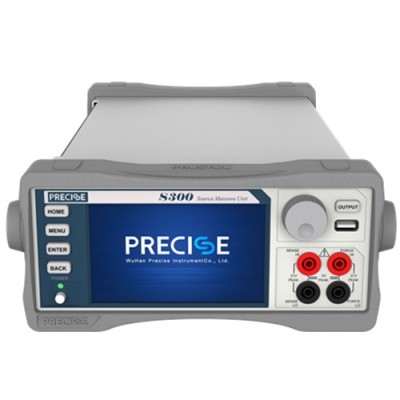

高精度臺式源+電流源表

高精度臺式源+電流源表優勢

• 性能強大-作為電壓源和或電流源，并同步測量電流和或電壓，支持四象限工作。可以限定電壓或電流輸出大小，預防器件損壞。覆蓋3pA-3A的電流范圍100μV-300V的電壓范圍，全量程測量精度0.03%。

• 靈活多樣-支持兩線制和四線制測量，更準確的低內阻量測;集成線性階梯掃描、對數階梯掃描、自定義掃描等模式;專業l-V特性及半導體參數測試軟件。

• 易學實用-簡化了如I-V和l-t/V-t曲線等各種應用的測量準備工作。電容式觸摸屏圖形用戶界面(GUI),提供圖形化和數字化兩種測量結果顯示模式，便于使用和查看。詳詢18140663476；

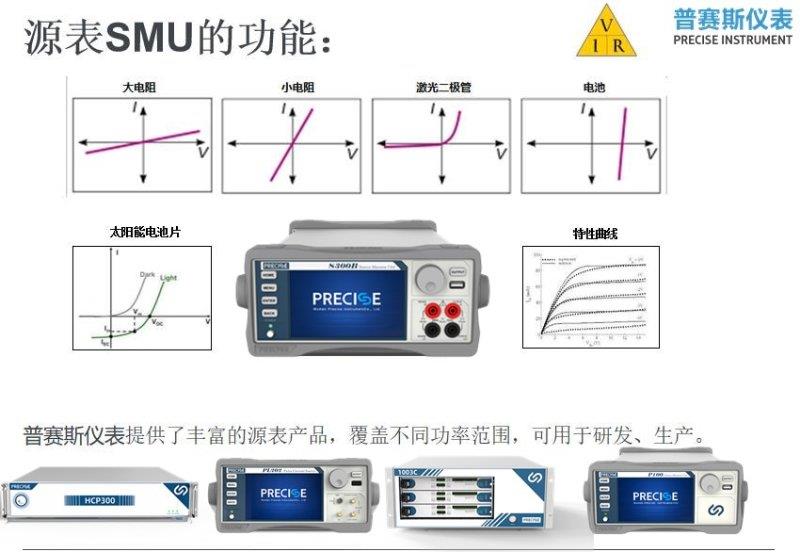

多合一高精密SMU，J致簡化測量

統的半導體I-V特性測量方案通常是復雜且成本昂貴的，需要多種儀器配合完成測試，對不同儀器進行編程、同步、連接、測量和分析，既復雜又耗時，還需占用大量測試臺空間。

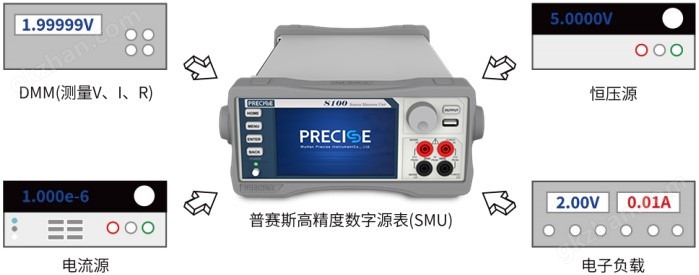

S系列數字源表可作為獨立的恒壓源或恒流源、伏特計、安培計和歐姆表，還可用作精密電子負載，其高性能架構允許其使用作為波形發生器、以及自動電流-電壓(I-V)表征系統。極大縮短測試系統的開發、建立和維護的時間，同時節省測試架或測試臺的寶貴“空間”，降低購買測試系統的整體成本。

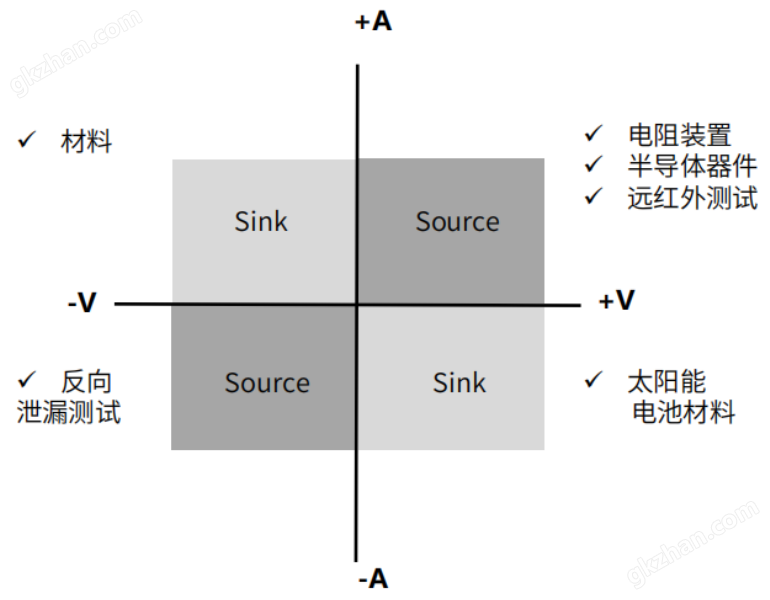

四象限工作，可以作為源或負載

電源象限是指以電源輸出電壓為X軸、輸出電流為Y軸形成的象限圖。D一、三象限即電壓電流同向，源表對其它設備供電，稱為源模式；第二、四象限即電壓電流反向，其它設備對源表放電，源表被動吸收流入的電流，且可為電流提供返回路徑，稱為阱模式。

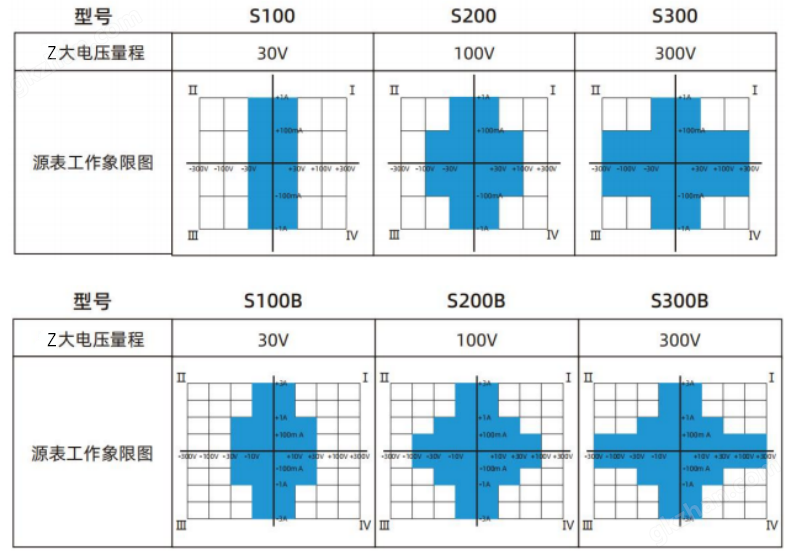

與傳統矩陣電源不同，S系列源表在同等功率下，客戶可根據實際需求，選擇大電壓小電流或小電壓大電流輸出。選擇的量程不同，S系列源表的源/阱極限也有區別。

源限度-電壓源:

士10V  (≤3A量程)，土30V (≤1A量程),士300V (≤100mA量程)

源限度-電流源:

土3.15安(≤10V量程)，土1.05安(≤30V量程)，士105mA (≤300V量程)

輕松滿足常用的測量需求

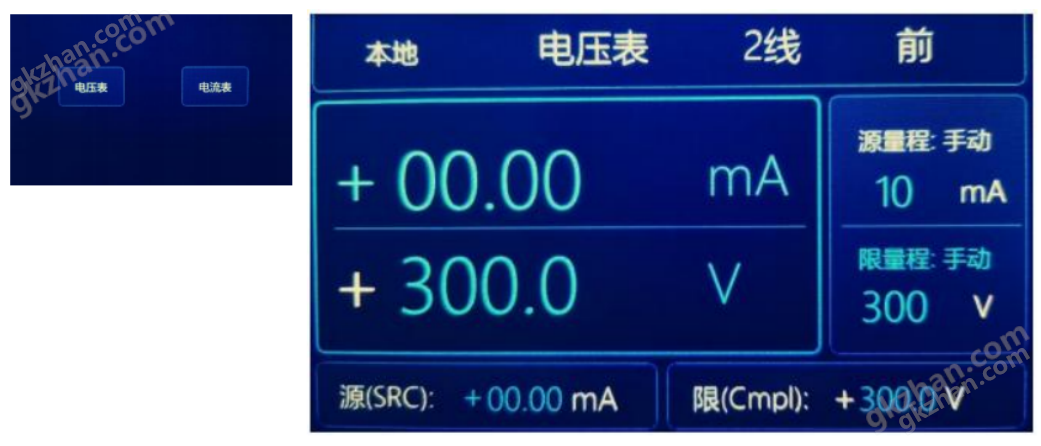

觸摸屏幕上的任意圖標，就會出現圖像化設置屏幕。在測量前按照向?qū)е鹨辉O(shè)置，操作更直觀。

提供的應用程序

-   序列掃描

-   自定義序列

-   數據記錄儀：持續輸出恒壓源測試模式；持續輸出恒流源測試模式

-   APD管

-   晶體管：MOSFET管測試；三極管測試

-   LIV：PIN管掃描測試

-   Gummer：雙臺源表使用同樣參數進行掃描

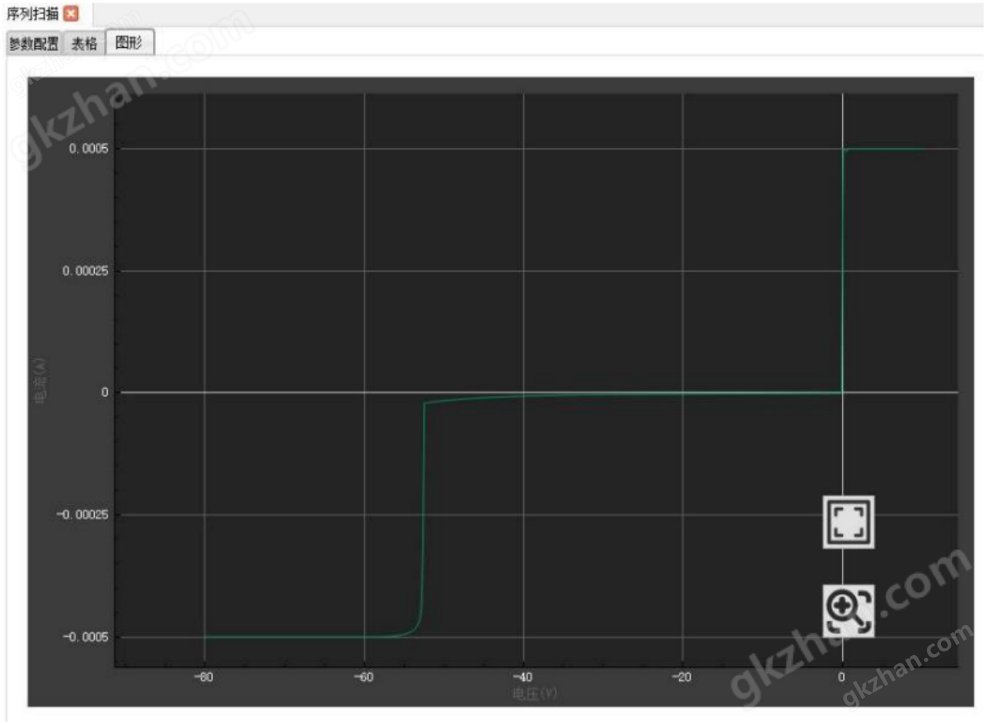

*二極管完整l-V特性曲線

高精度臺式源+電流源表應用領域：

分立器件特性測試：電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SiC、GaN等器件；
能量與效率特性測試：LED/AMOLED、太陽能、電池、DC/DC轉換器；
傳感器特性測試：電阻率、霍爾效應等；
有機材料特性測試：電子墨水、印刷電子技術等；
納米材料特性測試：石墨烯、納米線等；
激光器特性測試：窄脈沖LIV測試系統；
功率器件：靜態測試系統；
電流傳感器：動靜態參數測試系統；

選擇武漢普賽斯儀表的理由

武漢普賽斯是國內醉早生產源表的廠家，產品系列豐富：產品覆蓋不同的電壓、電流范圍，產已經過了市場的考驗、市面有近500臺源表在使用，SXXB系列高精度數字源表，相比于傳統S系列源表，直流更大、精度更高、準確度提升至0.03%，直流電流升級至3A，可為半導體行業提供更加晶準、穩定的測試方案;詳詢一八一四零六六三四七六；
