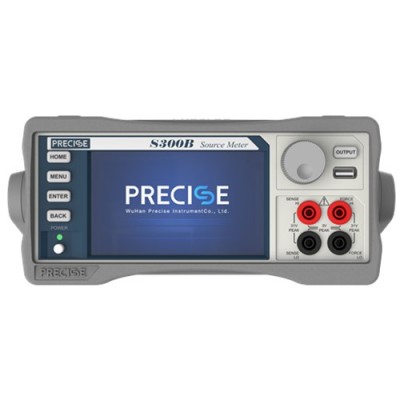

半導體電性能測試儀表高精度源表認準普賽斯儀表，普賽斯儀表推出更高精度、更大直流的SXXB系列高精度數字源表，相比于傳統S系列源表，準確度提升至±0.03%，直流電流升級至3A，可為半導體行業提供更加精準、穩定的測試方案。

S型數字源表應用優勢：
1、多功能測量需求下的廣泛的適應性，電壓高達300V，電流低至30pA；
2、實現“源”的輸出和“表”的測量同步進行，提高測試效率。
3、具備對測試器件的保護功能，可進行自我限制，避免因過充而造成的對測試器件的損害；
精確的電壓電流限制功能，為器件提供完善的保護功能，避免器件損壞。
4、觸屏圖形化操作，使用簡單。開放式平臺，可根據實際應用的需求而針對性的開發軟件

產品特點
5寸800*480觸摸顯示屏，全圖形化操作

內置強大的功能軟件，加速用戶完成測試，如LIV、PIV

源及測量的準確度為0.03%

四象限工作（源和肼），源及測量范圍：高至300V，低至3pA

豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描

支持USB存儲，一鍵導出測試報告

支持多種通訊方式，RS-232、GPIB及以太網

技術參數

Z大輸出功率：30W，4象限源或肼模式；

源限度：電壓源：±10V（≤3A量程），±30V（≤1A量程），±300V（≤100mA量程）；

電流源：±3.15A（≤10V量程），±1.05A（≤30V量程），±105mA（≤300V量程）；

過量程：  105%量程，源和測量；

穩定負載電容：<22nF；

寬帶噪聲(20MHz)：2mV RMS（典型值），<20mV     Vp-p（典型值）；

線纜保護電壓：輸出阻抗30KΩ，輸出電壓偏移<80uV；

Z大采樣速率：1000  S/s；

觸發：支持IO觸發輸入及輸出，觸發極性可配置；

輸出接口：前后面板香蕉頭插座輸出，同一時刻只能用前或者后面板接口；

通信口：RS-232、GPIB、以太網；

電源：AC  100~240V      50/60Hz；

工作環境：25&plusmn;10℃；

尺寸：106mm高 ×  255mm寬 ×      425mm長；

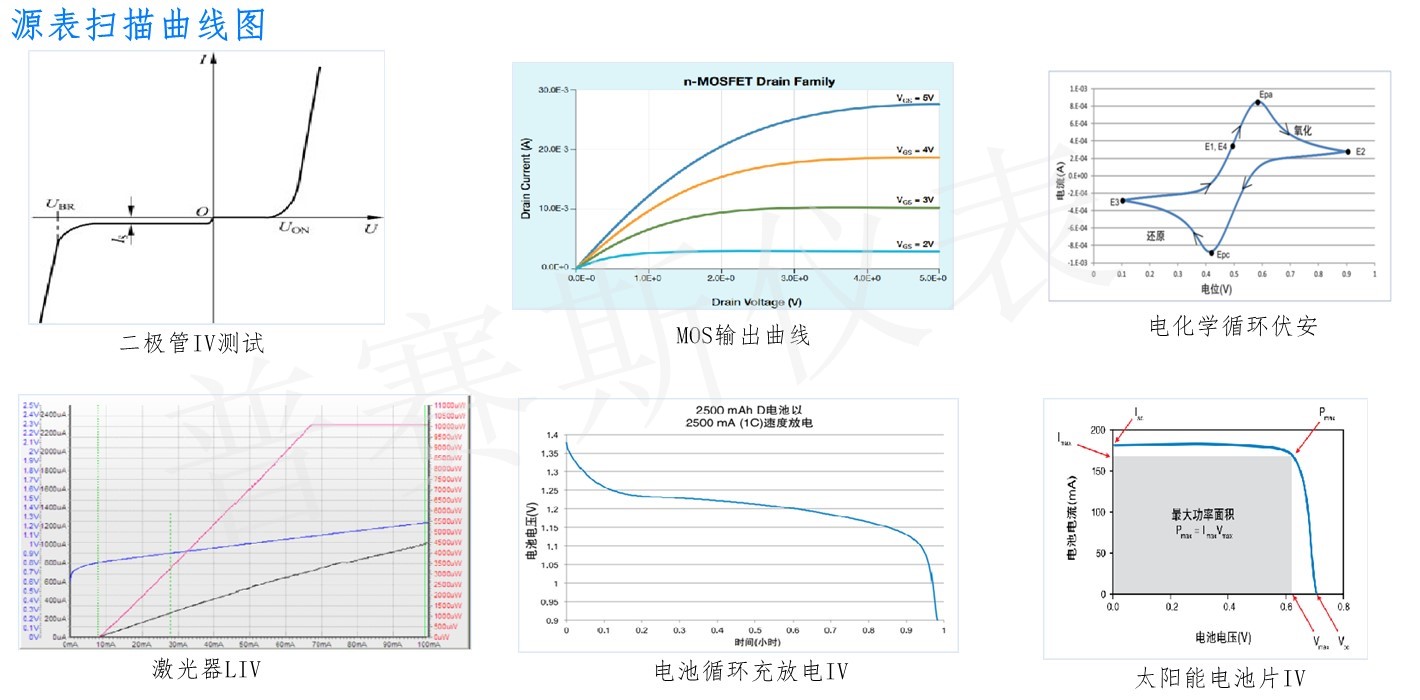

S系列源表應用

分立器件特性測試：電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SiC、GaN等器件；
能量與效率特性測試：LED/AMOLED、太陽能、電池、DC/DC轉換器；
傳感器特性測試：電阻率、霍爾效應等；
有機材料特性測試：電子墨水、印刷電子技術等；
納米材料特性測試：石墨烯、納米線等；
激光器特性測試：窄脈沖LIV測試系統；
功率器件：靜態測試系統；
電流傳感器：動靜態參數測試系統；

普賽斯源表優點：

同時精確提供和測量電壓和/或電流；

       同步測量，減少測試時間

提供和測量非常廣的電流和電壓；

        電壓測試范圍&plusmn;90uV-&plusmn;300V,電流測試范圍&plusmn;30pA-&plusmn;3A

支持運行用戶腳本程序，無需電腦控制，提高生產測試速度；

       序列測試，簡化操作，降低成本

采用用戶熟悉的圖形界面，不管用戶經驗是否豐富，使用起來都非常簡便；

       觸屏操作


與傳統電源比：

電源過零需要改變線連接方式；

     增加需反復開關機械開關，降低了設備可靠性

電壓電流限制精度有限；

電壓1%，電流10mA

與電源結合萬用表組合比：

萬用表電源組合需要編程實現設備控制及同步；

     復雜連線、編程開發

電源限壓限流性能差

      限壓限流精度低，瞬態特性也無法保證

更多有關半導體電性能測試儀表高精度源表的信息找普賽斯儀表為您解答，普賽斯S系列、P系列源表標準的SCPI指令集，Y秀的性價比，良好的售后服務與技術支持，普賽斯儀表是手家國產數字源表生產廠家，產品已經歷3年迭代完善，對標2400、2450、2611、2601B、2651、2657等；
