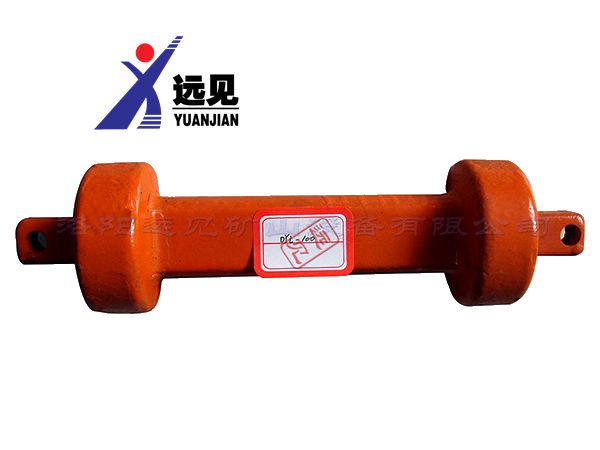

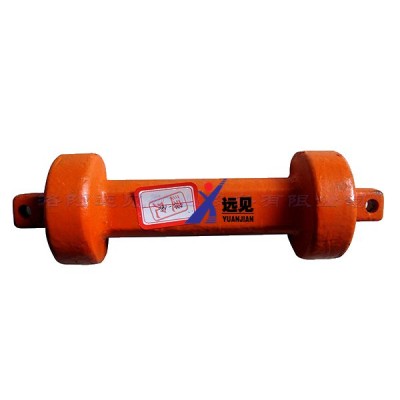

205S01-14 啞鈴 刮板運輸機轉載機配件 洛陽遠見生產廠家直供

機頭傳動部由動力部和機頭兩部分組成。 以機頭為基礎 , 根據不同工作面的需要可在機頭的左側或右側將由減速器、聯軸器、電動機組成的動力部聯接為一體。動力傳動的途徑是電動機的扭矩經左、右半聯軸器到減速器輸入軸, 經減速器減速后 , 通過輸出軸外花鍵與機頭鏈輪軸的內花鍵相嚙合 , 由鏈輪牽引刮板鏈的運動。

機頭是整個輸送機的卸載端，其兩側均可與動力部聯接，底板兩側的

Φ33 孔通過螺栓與墊架聯接，尾部與過渡槽聯接。

6.1.1.1 機頭的組成

機頭主要由機頭架、鏈輪軸組、撥鏈器、壓塊、護板、連接螺栓等組成，

機頭架為左右對稱，兩側均可安裝動力部，以適應不同工作面的需要。

6.1.1.2 機頭的安裝

a) 檢查組裝的各零部件，應完整無損，并擦洗干凈。

b) 在各零部件配合表面涂少量潤滑脂，以便安裝，拆卸和防銹。

c) 將裝配好的鏈輪軸組按刮板輸送機運煤方向裝入機頭架端頭的缺口.

輸送機零部件的存放

裝上壓塊，用螺釘及圓形螺母緊固在機頭架上。

d) 將撥鏈器從中板上方放入機頭架 T形缺口中，并依鏈輪軸組的圓柱面旋

轉落到位。

e) 將***螺栓裝在機頭架預設的固定座孔內，到位旋轉 90°，然后把護板

從上方緩緩放在機頭架上，注意***螺栓必須穿過護板，***用防松螺母緊

固 4 個***螺栓。

f) 檢查裝配零部件是否符合要求。

g) 安裝機頭架一側的防護罩。

6.1.1.3 機頭的拆卸

機頭的拆卸一般按組裝的逆順序進行，但需將拆除下的零部件作好防磕

碰、防銹、防混處理，需單獨拆下鏈輪軸組時，請按以下順序進行：

a) 拆下護板。

b) 取下撥鏈器。

c) 取下一側的防護罩。

d) 去掉兩個壓塊。

e) 將軸組向無減速器一側 , 沿原軸組的軸線方向平移 , 直至花鍵孔完全脫離

減速器花鍵后，再向機頭架開口方向移動，即可拆下鏈輪軸組。
