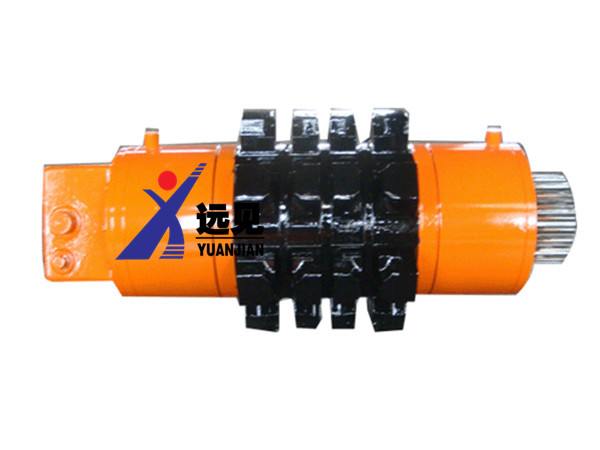

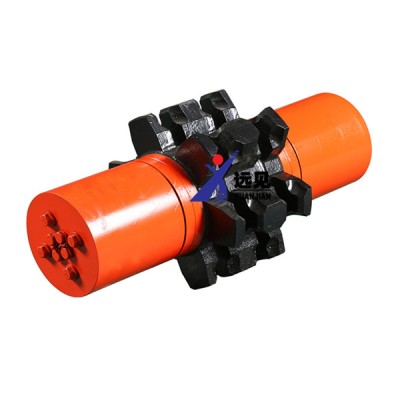

107SM010102 鏈輪軸組 刮板運輸機轉載機配件 洛陽遠見生產廠家直供

鏈輪軸組主要由軸承蓋、軸承座、鏈輪、軸、油封、套、螺塞、滾動軸 承組成。鏈輪為合金鋼整體鍛造。齒形為數控加工成形, 齒面淬火處理。內孔為漸開線花鍵, 與軸裝配在一起, 動力由減速器輸出經鏈輪軸傳遞到鏈輪，從而使鏈輪帶動刮板鏈運行。鏈輪軸組為集中式附油箱 儲油稀油潤滑，潤滑油為 GB5903 L-CKC320(一等品)閉式工業齒輪油，潤滑油經油箱的軟管進入鏈輪軸組。

主要組成部分結構及用途

使其加油更方便，并延長軸組的使用壽命。

鏈輪軸組安裝時應注意以下幾點：

a）鏈輪軸組的圓螺母安裝時外圓倒角必須向里安裝，與止退墊壓在一 起，便于止退舌彎曲止動；

b）鏈輪軸組止退墊“一次有效”，重新組裝時必須更換新止退墊。鏈輪軸組裝在機頭部分的機頭架上，可以整體拆卸便于檢修。在機頭傳動部中單獨拆下鏈輪軸組時，請按以下順序進行：

a) 拆下護板。

b) 取下?lián)苕溒鳌?/span>

c) 取下一側的防護罩。

d) 去掉兩個壓塊。

e) 去掉齒輪聯軸器上的三個螺栓，并將齒輪套向減速器側移動。

f) 將軸組向無減速器一側,沿軸組的軸線方向平移,直至花鍵孔完全脫

離齒輪聯軸器花鍵后,再向機頭架開口方向移動,即可拆下軸組。

單獨安裝鏈輪軸組時，請按以上順序的逆順序進行。

為了保證鏈輪軸組密封效果，使用中注意下述要求：

----鏈輪軸組出廠時已將潤滑油放出，運轉時須按說明書規定加潤滑

油！

----鏈輪軸組在沒有潤滑油或油量不足的狀況下禁止運轉！

----不潔凈的潤滑油會導致鏈輪軸組零部件損壞！

----不能把不同品質的潤滑油混合使用！

----加注潤滑油時一定要使用干凈的容器！

----固定鏈輪軸組的定位銷、壓塊、螺釘、墊圈和圓螺母必須安裝緊固

到位，連接螺紋符合相應規格等級的緊固力矩！

----經常檢查連接動力部（減速器）的螺母，使其處于緊固狀態，使鏈

輪軸組與減速器的傳動精度符合要求！

----更換密封件時必須使用相同型號規格的合格品！

----密封件的保管、儲運、安裝嚴格按照密封件生產廠家的要求操作！

----鏈輪軸組的圓螺母安裝時外圓倒角必須向里安裝，與止退墊壓在一起，
