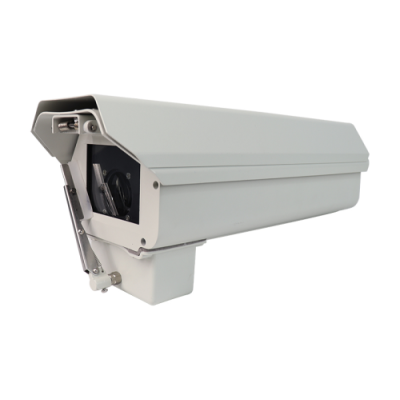

XF-CQ17洞外亮度檢測器

一、產品簡介

耘農智慧自主研發生產的XF-CQ17洞外亮度檢測器，采用高精度芯片，數據精度高，穩定性好。XF-CQ17洞外亮度檢測器具有通訊、報警和顯示功能，安裝簡單，維護簡便，能夠實時給出隧道口真實亮度值，為照明控制自動化提供依據。

二、產品特點

（1）實時檢測

（2）反應靈敏

（3）維護簡便

（4）顯示清晰

三、外形尺寸

四、安裝說明

洞外亮度檢測器為一體化設計，安裝在隧道外，鏡頭方向指向隧道口中心位置，設備距隧道口一個行車視距，安裝高度3-5米。

注：行車視距是指汽車在行駛中，當發現障礙物后，能及時采取措施，防止發生交通事故所需要的必須的最小距離。

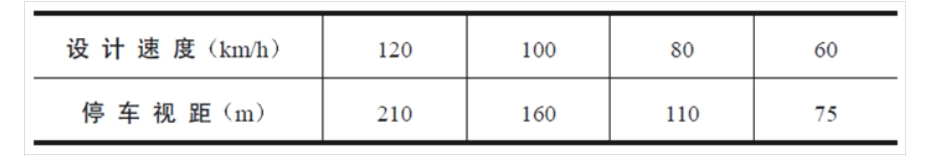

停車視距對照表：

五、技術參數

檢測范圍 0-7000cd/㎡

測量角度 垂直≥20°水平≥20°

測量精度 ≤0.1cd/㎡

環境溫度 -40-65℃

環境濕度 0-100*RH（無冷凝）

通訊接口 1路4-20mA，1路RS485

供電電壓 220V±15%VAC  50HZ

防護等級 IP66

整機重量 2.5kg

外形尺寸 376 x136 x164mm

六、修改報警值

（1）正常工作狀態下，數碼管數據實時顯示。

（2）正常工作狀態下，按動一下鍵，查看報警值高限，按鍵可切換查看報警值低限，查看報警值低限再按動鍵可切換正常工作狀態。

（3）查看報警值時，按動鍵進入報警值設置：

·共5位數碼管，從左到右依次為1、2、3、4、5，每次進入報警值設置都會從第5位開始閃爍；

·按動鍵可修改閃爍位數值，數值0-9循環；

·按動鍵，可切換閃爍位，第1位閃爍時按動鍵會保存報警值并返回正常工作狀態。

注意：設置報警值時，3秒無操作會返回正常工作狀態，設置值不保存。

6.4-20mA轉換對照表

電流與亮度對照表如圖所示：

七、Modbus RTU通訊協議

（1） CRC 說明

以下所有說明中，MODBUS RTU 協議中的 CRC16 兩字節，按照 MODBUS規定：低字節前，高字節在后。 以下說明中，假定傳感器站號 0xFF（傳感器缺省站號為 FF）

（2）校驗

用于判斷接收信息是否出錯，校驗方法采用的是16位冗余循環碼（CRC16），校驗對象為除去檢驗字節本身的所有字節。校驗碼采用低字節在前，高字節在后。

   校驗計算方式代碼如下：

  int  CRC_Check(unsigned char *m_Data,short m_Size)

{

    int i0,i1;

    char CRC16Lo,CRC16Hi, SaveHi,SaveLo;

    CRC16Lo = 0xFF; CRC16Hi = 0XFF;

    for(i0=0;i0<m_Size;i0++)

{

        CRC16Lo = CRC16Lo ^ *(m_Data+i0);

        for(i1=0;i1<8;i1++)

{

            SaveHi = CRC16Hi;

            SaveLo = CRC16Lo;

            CRC16Hi >>=1;

            CRC16Lo >>=1;                                                          if((SaveHi & 1) == 1)

{

                CRC16Lo |=0x80;

}

              if((SaveLo & 1) == 1)                                 {

                CRC16Hi ^=0XA0;

                CRC16Lo ^=1;

}

}

}

return ( CRC16Hi << 8 )| CRC16Lo;

}

（3） 返回錯誤碼規定

傳感器對于錯誤指令的接收(包括 CRC16 效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出 200ms 后收不到返回數據時認為發出指令失敗，可重新發送指令。

（4） 標準 MODBUS 寄存器說明

特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節 16 位為一個單位（高字節在前，低字節在后），而非單字節 8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統 規定范圍之內，如果超出范圍，傳感器的輸出結果將無法預測。

用戶應在上位機軟件設計中保證 MODBUS 命令符合本手冊要求，支持 最小問詢周期為 1S/次。

（5）通訊默認參數

通訊默認參數

波特率 9600

數據位 8

停止位 1

校驗位 無

站號 0xFF（默認）

（6）功能碼說明

·本機常用功能碼 0x03，0x05，0x06，0x10

0x03 讀單個或多個寄存器

0x05 寫單個線圈

0x06 寫單個寄存器

0x10 寫多個寄存器

（7）通訊示例

·讀取數據

發送 FF 03 00 01 00 02 80 15

設備地址 功能碼 首地址 寄存器數量 CRC

接收 FF 03 02 00 00 45 7A DE 8F

C D A B

設備地址 功能碼 數據長度 數據內容 CRC

注：00 00 45 7A轉浮點數，CDAB換順序為ABCD，即45 7A 00 00轉浮點為4000

·讀取站號

發送 00 03 00 00 00 01 85 DB

廣播碼 功能碼 寄存器地址 設備地址 CRC

接收 00 03 02 00 FF C5 C4

廣播碼 功能碼 數據長度 設備地址 CRC

·修改站號

發送 00 06 00 00 00 01 49 DB

廣播碼 功能碼 寄存器地址 新地址 CRC

接收 00 06 00 00 00 01 49 DB

廣播碼 功能碼 寄存器地址 新地址 CRC

·寫單個線圈（雨刷繼電器）

發送 FF 05 00 00 FF 00 99 E4

設備地址 功能碼 輸出BIT位 開啟雨刷 CRC

接收 FF 05 00 00 FF 00 99 E4

設備地址 功能碼 輸出BIT位 開啟雨刷 CRC

·寫報警閾值高限

發送 FF 10 00 2A

00 02

80 00 45 BB 21 15

C D A B

設備地址 功能碼 寄存起始器地址 寄存器數量 報警值 CRC

接收 FF 10 00 2A

00 02

80 00 45 BB 21 15

C D A B

設備地址 功能碼 寄存起始器地址 寄存器數量 報警值 CRC

注：報警值高限6000，浮點數6000轉成十六進制數0x45BB8000，高低換位0x800045BB寫入0x002A

·寫報警閾值低限

發送 FF 10 00 2C

00 02

80 00 45 3B 46 B5

C D A B

設備地址 功能碼 寄存起始器地址 寄存器數量 報警值 CRC

接收 FF 10 00 2C

00 02

80 00 45 3B 46 B5

C D A B

設備地址 功能碼 寄存起始器地址 寄存器數量 報警值 CRC

注：報警值低限3000，浮點數3000轉成十六進制數0x453B8000，高低換位0x8000453B寫入0x002C

八、質保及售后

保修承諾：產品自交付期起質保期為12個月（因未按照相應的技術要求操作或其他的人為行為導致產品發生問題除外）。

售后承諾：用戶可以通過電話咨詢有關技術問題，并得到明確的解決方案。若屬于產品本身質量問題可返廠維修或更換。
