產品簡介

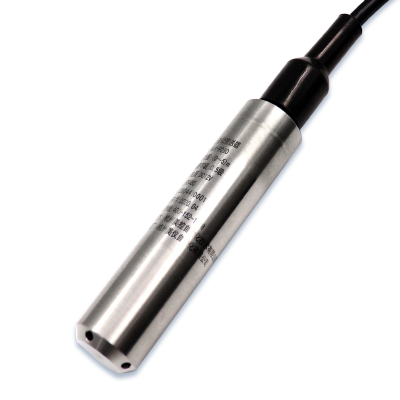

投入式液位計通過硅壓阻式液位變送器將 OEM 充油芯體封裝在不銹鋼殼體內， 前端防護帽起保護傳感器膜片的作用，也能使液體流暢地接觸到膜片，防水導線與外殼密封連接，通氣管在電纜內與外界相連，內部結構防結露設計。內置微型信號處理電路，可進行遠程傳輸。具有良好的穩定性和可靠性。廣泛應用于環保、水利、變頻供水、工業過程控制、化工等領域的液位測量控制。

產品特點

√橡膠圈防水密封

√ 多種結構尺寸，最小φ19mm

√ 防結露

√ 長期穩定性好

√ 質保期：12 個月

技術參數

測量介質液體（對不銹鋼殼體無腐蝕）

測量量程0～5,10,15,20,25,30m

輸出信號RS485

供電范圍DC12～24V

精度等級0.1%FS;0.5%FS

環境溫度-10℃～80℃

存儲溫度-40℃～80℃

過載能力150%FS

結構材料外殼不銹鋼

防護等級IP68

線纜長度標配2米

穩定性能±0.05%FS/年

零點溫度系數±0.01%FS/℃

T系列液位變送器

MODBUS 壓力變送器通信協議

一.概述:

本協議遵守MODBUS 通信協議,采用了MODBUS 協議中的子集RTU 方式.RS485 半雙工工作方式.

二.串行數據格式:

串口設置:無校驗,8 位數據,1 位停止位.

舉例:9600,N,8,1 含義:9600bps,無校驗,8 位數據位,1 位停位。

本 變 送 器 支 持 的 串 口 波 特 率 為 : 1200,2400,4800,9600,19200,38400,57600,115200

CRC 校驗的多項式:0xA001.

數據通信過程中的數據全部是按照雙字節有符號整形數據來處理,如果數據標識的是浮點數,寫需要讀取小數點來確 定數據的大小.

三.通信格式:

讀命令格式(03 功能碼)舉例

A.發送讀命令格式:

地址功 能

碼數據起始(H)數據起始(L)數據個數(H)數據個數(L)CRC16 (L)CRC16 (H)

0X010X030X000X000X000X010X840X0A

B.返回讀數據格式:舉例

地址功能碼數據長度數據 (H)數據 (L)CRC16 (L)CRC16 (H)

0X010X030X020X000X010X790X84

1.寫命令格式(06 功能碼)舉例

地址功能

碼數據起始(H)數據起始(L)數據 (H)數據 (L)CRC16 (L)CRC16 (H)

0X010X060X000X000X000X020X080X0B

B.返回讀數據格式:舉例

地址功能

碼數據起始

(H)數據起始(L)數據 (H)數據 (L)CRC16 (L)CRC16 (H)

0X010X060X000X000X000X020X080X0B

3.異常應答返回

地址功能碼異常碼CRC16CRC16

0X010X80

+ 功能碼0x01(非法功能)

0x02( 非法數據地址)

0x03(非法數據

四.支持的命令及命令和數據意義: MODBUS-RTU 協議命令列表如下:

功能碼

數據起始地址數據個

數

數據字節

數據范圍

指令意義

0x03 功能碼讀取數據

0x030x0000121-255讀取從機地址

0x030x0001120-1200

1-2400

2-4800

3-9600

4-19200

5-38400

6-57600

7-115200波特率讀取

0x030x0003120-####

1-###.#

2-##.##

3-#.###小數點分別代表

0-3 位小數點

0x030x0002120-Mpa/℃

1-Kpa

2-Pa

3-Bar

4-Mbar

5-kg/cm2

6-psi

7-mh2o

8-mmh2o壓力單位

0x030x000412-32768-327

67測量輸出值

0x030x000512-32768-327

67變送器量程零點

0x030x000612-32768-327

67變送器量程滿點

0x030x000c12-32768-327

67零位偏移值, 出廠

一般為 0

0x06 功能碼寫數據

0x060x000021-255改寫從機地址

0x060x000120-1200修改波特率

1-2400

2-4800

3-9600

4-19200

5-38400

6-57600

7-115200

0x060x000c2-32768-327

67零位偏移值. 壓力輸出值= 校準測量

值+零位偏移值

保存和恢復工廠

0x060x000F20-保 存 到用戶區

1-保 存 到工廠區

0X060x001021- 返 回 工廠參數

1.修改波特率時變送器會以主機發送的波特率回復修改數 據,回復完以后變送器波特率會變?yōu)樾薷暮蟮哪繕酥?

2.修改地址時也是以修改前的地址回復數據,回復完以后會 自動修改變送器地址.

3.保存和回復工廠命令會原值返回,表示變送器已經接受了 主機的命令.
