7iDU AMP田島繡花機驅動器維修0J2100400022

7iDU AMP神州田島繡花機驅動器維修0J2101300000繡花機控制器等全系列型號均可處理。

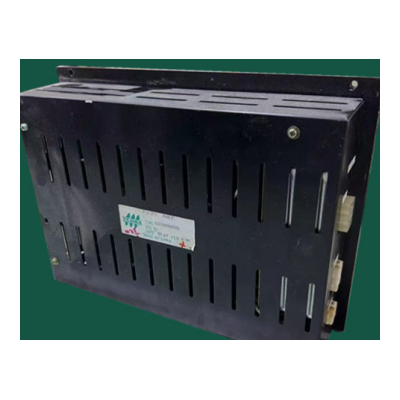

田島7iDU AMP是田島繡花機中使用很廣的一種5相驅動器，在田島平繡車TMEF-H，TMFD中應用，在鏈條車TMCE112S，和盤帶車TMLG中大量使用。其采用的東芝公司驅動模塊MP6702，大量使用貼片元件，M5和A9，其中A9是特殊的肖特基二及管。還有特殊的光電隔離組件，P112，M454；所以維修難度比較大，如果維修者不查清所有損壞元器件或者代換不當，一上電又會引起模塊損壞，造成線路板嚴重受損，增加了維修的難度。

拿現有兩塊外地寄來的田島繡花機驅動器舉例，一看線路板很多銅泊也炸飛，模塊已炸。據客護反應，當時出現故障是出現321警示，紅燈閃爍。讓當地維修人員一修，結果上機就一股濃煙，造成現在的嚴重受損。

所以我們提醒維修人員，在維修驅動器時一定要小心謹慎。維修好了先做空載試驗，如果沒有問題再上機，避免不必要的損失。如在維修中有疑難，可以和我們聯系。

中文機X軸左邊不能移動，右邊能移動，檢測處理如下：

1 先對調驅動器，看怎么樣。如果對調驅動器現象對調就是驅動器

的問題，如果沒有就不是驅動器的問題。

2 主板到驅動器線路有沒有問題，可能x-方向的線路斷開，限位

開關損壞。

3 主板有沒有問題，主板外部光耦經常壞的，可能x-方向的信號根

本都沒發出來。

4 按鍵有沒有問題，可能左鍵本身壞了。
