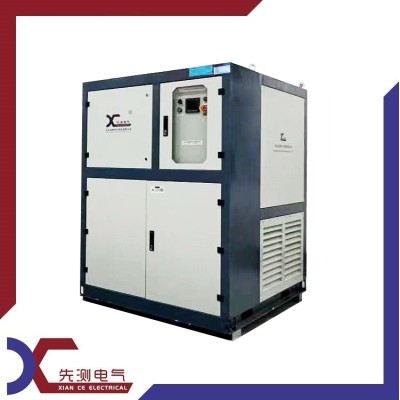

煤礦逆功率負載測試 礦用逆功率吸收裝置

一、系統標準運行環境和工況

1.1 運行環境溫度： -20℃～＋50℃

1.2 運行環境濕度：運行地區濕月月平均高相對濕度為95%，同時該月月平均低溫度不高于25℃。

1.3 海拔高度：不高于2500米。

1.4大氣壓力：86-106kPa。

二、系統制造、驗收主要參標準

GB/T 2820.5-2009 《往復式內燃機驅動的交流發電機組 第5部分：發電機組》

GB/T 13032-2010 《船用柴油發電機組》

GB/T 1029-2005 《三相同步電機試驗方法》

GB 14711-2006 《中小型旋轉電機安全要求》

JB/T 10303-2001 《工頻柴油發電機組技術條件》

三、系統主要技術參數

電力負荷調配單元由功率分析控制單元、負載控制單元、負載單元等組成。電力負荷調配單元是整個系統的控制中心，其作用是根據信號采集器發回的數據決定投切功率和時機。

1）防逆功控制單元，其根據發電機的功率流向和大小進行運算判斷，當判斷逆功事件發生時，根據逆功率大小與預設值，將所需的加載負荷發送至負荷控制單元，以便負荷控制單元準確投切相應的檔位到電力負荷單元，以電力負荷單元吸收母線的多余功率，實現防止發電機逆功。

2）負荷控制單元，具有手動控制功能，并可接收防逆功控制單元或上位機加載控制指令，并做出加載動作，主要由控制器，功率采集器與加載開關以及負載保護等組成。

3）電力負荷單元以大功率阻性負載為主體，分為多個檔位在不超過其大容量的情況下可以組合出多種功率檔位，其單個檔位容量（分辨率）不超過單臺發電機可承受的逆功吸收能力。

4)系統上位機，其用于設置和顯示逆功率閾值以及發電機帶載測試等諸多參數。
