郴州干灰風選機耐磨陶瓷膠泥使用方法

??郴州干灰風選機耐磨陶瓷膠泥使用方法，耐磨膠泥施工使用方法是鄭州正邦耐磨材料有限公司引進生產工藝技術及配方,其主要由棕剛玉,碳化硅等耐磨骨料和粉兩相組成,同時添加燒結劑,微粉,涂料助劑,陶瓷粉末,復合材料粉末,復合膠黏劑等,顆粒緊密堆積,成型快,強度高,三天既可達到設計強度,因而使用中沒有較大的宏觀缺陷,體積密度大,其常溫下強度可達200Mpa以上。是普通混凝土和耐火澆筑料使用壽命的50倍以上。

耐磨膠泥的耐磨性：為了說明其耐磨性,做了對比實驗。

??（1）對比材料：耐磨膠泥、16Mn耐磨鋼、65Mn耐磨鋼、耐火澆注料和耐磨陶瓷片。

??（2）實驗條件及過程：時間：15min；介質：0.5~1mm的金剛砂；速度：120m/s；噴口到樣塊的距離：230mm；噴口和樣塊的角度：90°。

??（3）結論：常溫耐磨膠泥的耐磨性能是16Mn鋼的10倍,65Mn鋼的9倍,耐火澆注料的50倍,隨著使用溫度的提高耐磨陶瓷涂料的耐磨性能變化很小。

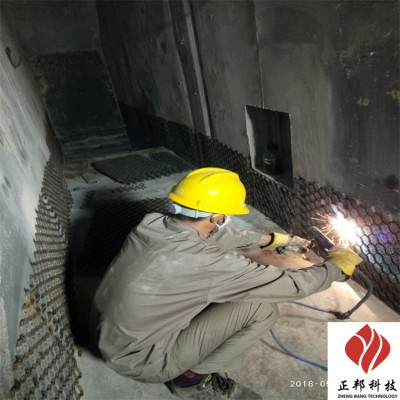

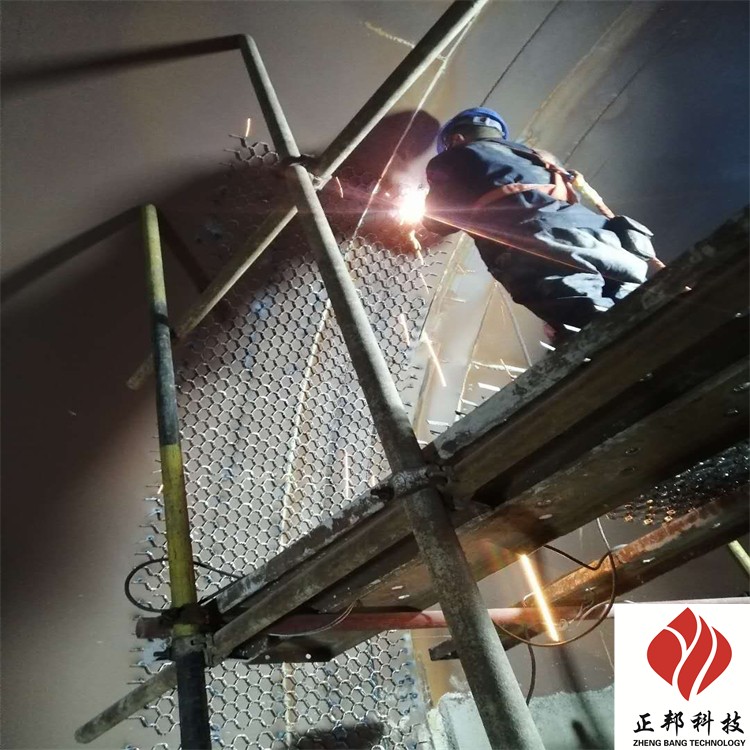

??提高設備零件耐磨性、降低耐磨材料的消耗、大幅提高耐磨件的使用壽命,對提高設備運轉效率,降低生產成本,節約能源具有重大的意義。耐磨膠泥是基于以上原因應運而生的一種新型耐磨材料。耐磨膠泥是一種非金屬膠凝材料,它是采用耐酸耐堿的人工合成原料經嚴格的工藝配方和先進的無機聚合技術制成的一種粉粒狀陶瓷材料,它的陶瓷的結合強度標準,施工方便,成本低廉,被廣泛用于各種行業的設備中。

??耐磨膠泥 性能指標

??項目名稱 參數

??適用溫度（℃） ≤1000

??主要化學成份： AL203≥65％ SIO2≥20％ CAO≤2％

??密度（g/m3） ≥2.9

??抗壓強度(28天)Mpa ≥150

??抗折強度(28天)Mpa ≥25

??常溫耐磨性(28天) ≤1.0

??線變化率(815℃X3H) 0.1

??導熱系統(W/M.℃) 2

??比熱(KJ/Kg.℃) 0.9

??加膠水比例(％) 20％
