德志煤礦掘進機臨時支護裝置 ZLJ超前支護裝備 可獨立工作

本裝置是用來對掘進工作面新揭露的空頂區進行臨時支護的一種機載式輕型支架，當掘進機的掘進循環完成后，將該機器打開，可以迅速在掘進機切割頭前方頂板上形成有效的支撐防護，為下一步在該區域進行支護作業的人員提供一個安全可靠的工作空間。

本裝置結構適用于巷道高度2.2m~4.5m的矩形、梯形、傾斜巷道,可與各種型號的掘進機配套。

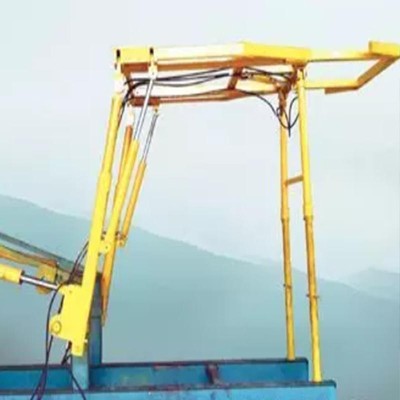

機載臨時支護裝里主要由翻轉梁(左右)、升降油缸(左右)和頂梁、翻轉油缸、支撐油缸、輔助支撐油缸、操作閥組等構成。其中只有項梁、前支撐缸在收攏狀態時匍甸在掘進機切割電機背部，而上述其余部件均布置在切割部兩側。它是利用切割部的前、后銷軸，把左、右翻轉梁牢固的安裝在掘進機上，在轉梁下部安裝著翻轉油缸、升降油缸，缸簡上安裝著一對支撐油缸。操作翻轉油缸和支撐油缸控制閥，使翻轉梁翻轉至掘進機切割頭前方，操作升降油缸，推動頂梁去接觸巷道頂板起到預支撐作用，將前支撐缸回轉至垂直位置，人工安裝輔助支撐桿后，將輔助支缸牢固的支撐在地面上，為下一步錨桿作業提供了安全空間。所有油缸都為插裝式液壓鎖，有效保障了萬一軟管發生爆裂故障時的設備和人員安全。
