天然氣分子篩脫水裝置介紹

  【1】 天然氣脫水是很有必要的，它可以除去天然氣中的水分，使天然氣輸送管道免受水分腐蝕，也能避免產生水化合物堵塞管道，同時也減少了天然氣輸送過程

天然氣分子篩脫水裝置有何特點。

      天然氣分子篩脫水裝置的原理，它是利用多孔性的分子篩固體吸附劑（也可選用硅膠和活性氧化鋁吸附劑）脫除天然氣中的水分，達到凈化氣體、降低水露點的目的。適用于天然氣凝液（NGL）回收、天然氣液化（LNG）、壓縮天然氣（CNG）等裝置水露點降要求大，需要深度脫水的場合。

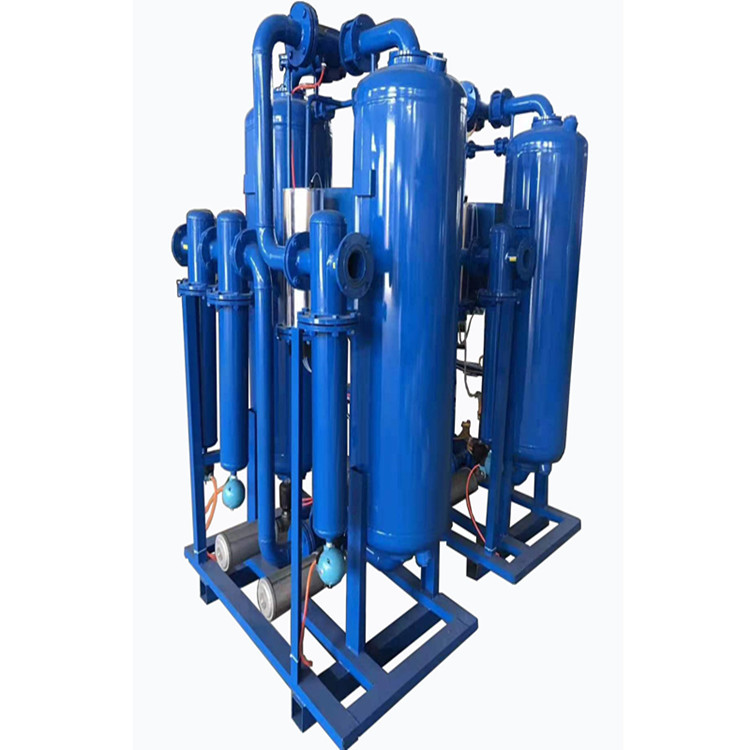

天然氣分子篩脫水裝置組件包括分子篩吸收塔、前置聚結過濾分離器、后置除塵過濾器、再生氣加熱爐或換熱器、再生氣空冷器、再生氣液分離器和自動切換閥組等，天然氣從脫水塔頂部進入，自上而下在分子篩脫水塔內完成吸附脫水過程。一定時間之后，使用加熱到300℃的干氣自下而上吹掃分子篩床層，分子篩吸附的水分被高溫加熱脫附，分子篩獲得再生。

 天然氣分子篩脫水裝置采用撬裝設計，可以配置一塔吸附一塔再生的雙塔流程，也可選擇一塔吸附一塔再生一塔冷卻的三塔流程。

天然氣輕烴回收裝置的簡單介紹

油田氣是一種混合氣體，其主要成分為甲烷，另外還含有乙烷、丙烷、丁烷等，低分子量烷烴和少量的氮?dú)狻⒍趸肌⒘蚧瘹浼捌渌⒘糠菬N類氣體。 常規油田氣根據礦藏特點可分為氣田氣、凝析氣田氣和伴生氣等。

天然氣分子篩脫水裝置 油田氣伴生氣脫水裝備 頁巖氣脫水裝置

一、 油田天然氣概述和分類

油田氣是一種混合氣體，其主要成分為甲烷，另外還含有乙烷、丙烷、丁烷等，低分子量烷烴和少量的氮?dú)狻⒍趸肌⒘蚧瘹浼捌渌⒘糠菬N類氣體。

常規油田氣根據礦藏特點可分為氣田氣、凝析氣田氣和伴生氣等。

l 石油伴生氣

l 氣井氣

l 干氣

l 濕氣、貧氣和富氣

二、油田天然氣燃燒排放有害物的影響

油田氣里主要成分是甲乙烷、還含大量的液化石油氣和輕烴油，直接燃燒排放不但造成資源浪費，還造成大氣的嚴重污染，對大氣質量產生影響。

三、油田天然氣冷凝回收輕烴工藝方案介紹

根據業主提供的伴生氣數據，制定如下方案：

來自油田氣管道的氣體，首先通過氣水分離系統，進行凈化分離，使大量的水油污分離.

然后經天然氣壓縮機壓縮后進一步冷凝凈化，凈化后的高壓氣體經干燥系統后進入制冷系統，其裝置設四級冷凝。

預冷裝置分為二個一級預冷脫油器溫度＋3℃，二級冷卻器冷凝溫度為-18℃，可回收天然氣中的C6部分，三級冷卻器冷凝溫度為-25℃，可回收天然氣中的C5部分，四級冷卻器冷凝溫度為-45℃，可回收天然氣中的C4、C3部分。通過四級冷凝后的天然氣均為干氣（甲烷成分）、C1、C2無雜質的潔氣，使之再燃燒發電或用于其它。C3以上輕烴經回流罐進入儲存區。

四、技術性能及特點

1、脫水分離系統

本系統是天然氣經過分離裝置，通過低速，旋轉分離，金屬過濾絲網等工序，使水、重油、泥沙等充分分離，大大減輕了后道工序系統的載荷及繁瑣維修，該系統***特點是增加有旋轉分離及金屬絲網過濾裝置，分離效果明顯增加。

2、壓縮凈化系統

本壓縮系統采用無油壓縮機，蒸發式冷凝器降溫具有耗能低、維修方便的特性，我公司自主研發的蒸發式冷卻器節水98%，節電55%，自投放市場以來，給用戶帶來明顯的經濟效益，深受用戶的好評。

3、干燥系統

本系統采用4A分子篩，燃?xì)饧訜徇€原，自動交換等特性，節能效果好，操作工人勞動強度得到了降低。

4、制冷系統

裝置采用氨制冷循環系統，壓縮機為活塞制冷壓縮機，電機功率自動變頻，輔機采用蒸發式冷凝器，鋁片式蒸發器，具有節能、節水、換熱效果好等功能，且占地面積小。所采用氨閥門均為焊接閥門，減小了密封不嚴而泄露的幾率。

5.冷卻分離系統

本系統采用四級換熱，能源利用充分，所用預熱器、氨蒸發器、氣氣換熱器均為鋁片管材質，換熱效果好，預冷可使水份完全脫除，避免照成冰堵，分離器采用液位自動排放，減輕工作勞動強度。

本系統還增加一脫乙烷塔，利用預冷輕烴加熱，既充分利用了熱能還凈化了混烴里的輕組分。

6.自動控制系統

本裝置采用DSC自動控制系統，實現分散控制、集中顯示和操作，具有顯示、監控、報警等功能，代替了人工操作，提高了生產效率。
