銅仁碳化硅涂抹防磨料施工準(zhǔn)則

銅仁碳化硅涂抹防磨料施工準(zhǔn)則

銅仁碳化硅涂抹防磨料施工準(zhǔn)則，防磨料現(xiàn)在大家越來越重視了低碳綠色已經(jīng)成為世界發(fā)展的趨勢(shì)，隨著人們生活水平和經(jīng)濟(jì)水平的不時(shí)提高。社會(huì)各界人士也將綠色低碳轉(zhuǎn)化為自己的一種生活態(tài)度。耐磨行業(yè)也不甘落后，刮起這股清新之風(fēng)，綠色之風(fēng)將會(huì)帶動(dòng)整個(gè)行業(yè)的科技創(chuàng)新邁向一個(gè)全新的領(lǐng)域，上升到一個(gè)的高度。耐磨陶瓷涂料實(shí)際應(yīng)用于市場(chǎng)中已經(jīng)經(jīng)歷了多年的風(fēng)雨，耐磨陶瓷涂料又被稱為耐磨涂料，在耐磨行業(yè)的市場(chǎng)占據(jù)比重非常大，由于耐磨陶瓷涂料主要是采用了離子化合物和部分人工合成共價(jià)化合物，其離子鍵結(jié)合牢固，而結(jié)合系統(tǒng)由于采用復(fù)合強(qiáng)化措施和處理形成化學(xué)結(jié)合，所以強(qiáng)度和剛度很大，可抵御物料的沖擊力和剪切應(yīng)力 。

 一、防磨料廠家 正邦精神：轉(zhuǎn)變觀念，保持一往無前的創(chuàng)新精神；鄭州正邦耐磨材料有限公司不僅擁有自己的生產(chǎn)研發(fā)體系還有銷售及技術(shù)施工人員，可以說是一家集研發(fā)生產(chǎn)銷售施工為一體的綜合型企業(yè)。

 二、防磨料施工：

 1、施工說明

 （1）防磨料在施工中需加入膠水。用于有腐蝕性氣體管道和設(shè)備內(nèi)壁，適應(yīng)溫度常溫至0℃。

 （2）膠水用量:一噸料需加入180kg～200kg的陶瓷膠水。

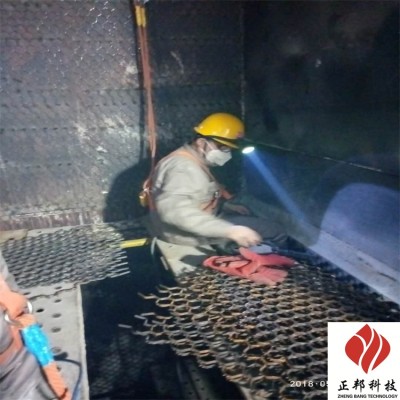

 2、龜甲網(wǎng)焊接

 （1）在設(shè)備表面上焊接龜甲網(wǎng)，龜甲網(wǎng)采用電弧焊焊接，每個(gè)接觸骨架空格內(nèi)雙面焊接，焊點(diǎn)間距約25毫米。其焊點(diǎn)抗拉強(qiáng)度平均值：380Mpa抗壓強(qiáng)度平均值：560Mpa。

 （2）為了確保附著性，安裝時(shí)應(yīng)盡量調(diào)整龜甲網(wǎng)，使龜甲網(wǎng)和施工面之間的距離足以讓陶瓷耐磨料包覆住龜甲網(wǎng)。

 （3）龜甲網(wǎng)的作用旨在使已涂抹上的耐磨涂料不致脫落，尤其是當(dāng)垂直表面或施工面朝下時(shí)。需采用未經(jīng)電鍍和油漆的龜甲網(wǎng)。

 3、混合與攪拌

 （1）攪拌：使用攪拌機(jī)，加入原料攪拌均勻。攪拌機(jī)內(nèi)倒入～150公斤的陶瓷耐磨料，（公斤為標(biāo)準(zhǔn)），然后加入相對(duì)應(yīng)的膠進(jìn)行攪拌，直至涂料粘度適中方可使用。（攪拌時(shí)間為10分鐘）

 （2）當(dāng)涂抹一個(gè)大面積區(qū)域時(shí)，將其分成小區(qū)域，便于施工人員進(jìn)行施工，增進(jìn)施工進(jìn)度。

 4、檢查環(huán)境溫度 施工期間，施工地點(diǎn)的氣溫須控制在5℃至40℃之間，如氣溫過低時(shí)，材料本身及施工區(qū)域則須加溫至5℃，直到陶瓷耐磨料涂抹完畢為止。但應(yīng)避免在直接日曬或強(qiáng)風(fēng)狀況下施工，以防止陶瓷耐磨料表面的迅速干裂。

 三、防磨料根據(jù)磨損介質(zhì)和沖刷速度的不同，一般在風(fēng)管、彎頭和旋風(fēng)分離器處的施工厚度為20mm，局部磨損嚴(yán)重的部位，如選粉機(jī)下料錐斗、下料溜槽等處，可以增加施工厚度至30mm或40mm。在施工厚度很過20mm的情況下，則需要先在設(shè)備母板上焊接隔離鋼筋。施工厚度為30mm時(shí)，采用6mm的鋼筋；施工厚度為40mm時(shí)，采用8mm-10mm的鋼筋；然后再在鋼筋上焊接鋼網(wǎng)，攪拌、涂抹程序與施工厚度20mm時(shí)一樣。在施工厚度為20mm的情況下，經(jīng)過除油脂、除漆等底層后，直接在設(shè)備母板上焊接鋼網(wǎng)，通常采用花網(wǎng)式焊接，焊點(diǎn)之間的間距為200mm-300mm.然后將現(xiàn)場(chǎng)攪拌均勻的耐磨陶瓷干粉、水、鋼纖維的混合物涂抹上即可。

 四、由于陶瓷涂料的常溫固化速度非常快，因此，每次攪拌好后應(yīng)盡快完成施工，這個(gè)施工時(shí)間期限根據(jù)現(xiàn)場(chǎng)溫度的不同，一般為30min-60min.殘留的混合物在開始凝固后就不能繼續(xù)使用了。如果是情況下的應(yīng)用，例如三次風(fēng)閥門，則先在閥體上安裝耐火澆注料，其厚度根據(jù)母板使用的材質(zhì)和許可的熱耗來確定。然后再在耐火澆注料表面焊接鋼網(wǎng)，涂抹耐磨陶瓷涂料。

 五、定向纖維的使用增強(qiáng)了耐磨陶瓷涂層的韌性，使其具有的抗形變能力，因此無論是在現(xiàn)場(chǎng)安裝好的設(shè)備上施工，還是在車間里施工完畢后再吊裝，都不會(huì)影響它的強(qiáng)度和使用壽命。耐磨陶瓷涂料常溫下(20℃)養(yǎng)護(hù)3天就可以達(dá)到所需要的強(qiáng)度和硬度，就可投入使用。
