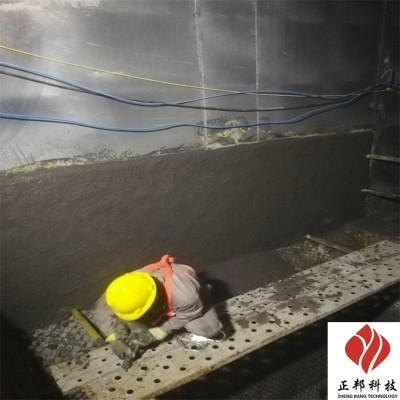

畢節(jié)剛玉龜甲網(wǎng)耐磨膠泥施工場景圖

畢節(jié)剛玉龜甲網(wǎng)耐磨膠泥施工場景圖，龜甲網(wǎng)耐磨膠泥具有的耐磨性能,同時由于原料經(jīng)過特別處理,使得材料對脫硝劑沒有危害,同時還可以吸附煙氣中的重金屬有害成分,可以 保護(hù)脫硝劑,提高了煙道和脫硝劑的使用壽命,同時本材料氣孔率低,原料為惰性材料,不易腐蝕。

一、龜甲網(wǎng)耐磨膠泥施工步驟

1、攪拌準(zhǔn)備：采用強(qiáng)制攪拌機(jī)拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、促凝劑加入，根據(jù)施工環(huán)境溫度，選擇促凝劑合適加入量。溫度小于20℃時，促凝劑可全部加入；大于20℃時可根據(jù)施工時間要求，適當(dāng)調(diào)節(jié)促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋-150公斤耐磨陶瓷涂料為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團(tuán)狀”，有塑性時方可放料使用。

4、施工：將施工部位清理干凈，內(nèi)壁不得粘有雜物浮塵。清理龜甲網(wǎng)或扒釘上面浮著物，清干凈施工工作面浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷涂料初凝后，自然養(yǎng)護(hù)24小時以后施工部位即可移動，同時也可以點(diǎn)火生產(chǎn)。

6、該耐磨陶瓷涂料可與各種澆注料、耐火磚緊密結(jié)合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨涂料不能再加膠水?dāng)嚢枋褂茫瑧?yīng)廢棄。

8、該耐磨陶瓷涂料施工完畢初凝后，無需養(yǎng)護(hù)、烘烤、直接點(diǎn)火升溫使用，且不影響其使用性能。
