銀川三次風管陶瓷耐磨料使用方法

銀川三次風管陶瓷耐磨料使用方法，陶瓷耐磨料還具有良好的韌性和抗震性，這就保證了其工作的穩定性，溫度對其的影響也很小。但同樣重要的是，耐磨陶瓷涂料的環境相容性很好，因為其主要成分是硅酸鹽，對環境沒有污染，不會產生金屬離子等有害物質，是一種十分的綠色新材料。

 一、陶瓷耐磨料根據磨損介質和沖刷速度的不同，一般在風管、彎頭和旋風分離器處的施工厚度為20mm，局部磨損嚴重的部位，如選粉機下料錐斗、下料溜槽等處，可以增加施工厚度至30mm或40mm。

 二、在施工厚度很過20mm的情況下，則需要先在設備母板上焊接隔離鋼筋。施工厚度為30mm時，采用6mm的鋼筋；施工厚度為40mm時，采用8mm-10mm的鋼筋；然后再在鋼筋上焊接鋼網，攪拌、涂抹程序與施工厚度20mm時一樣。

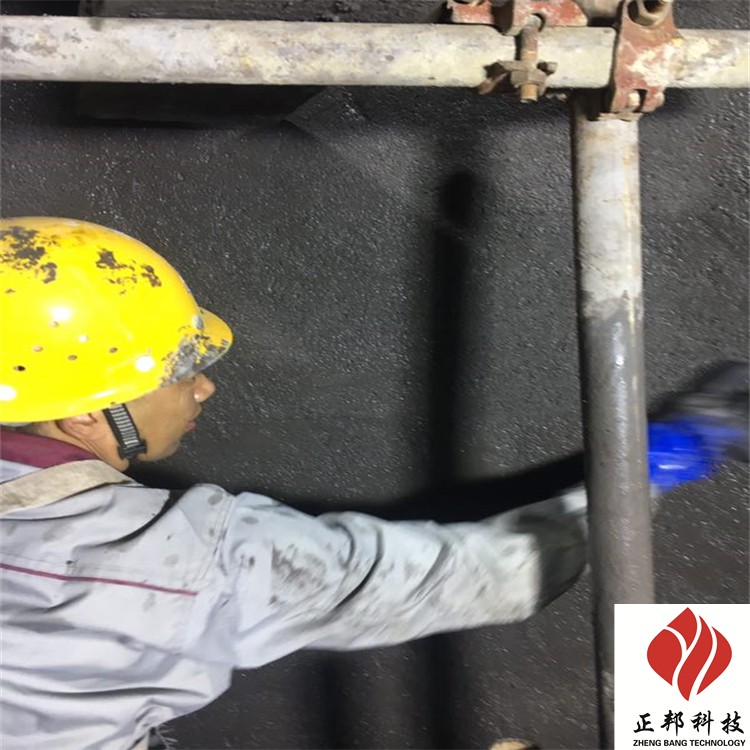

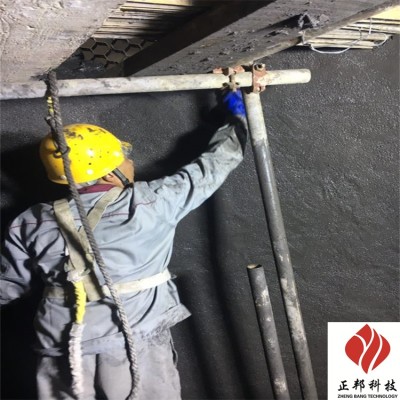

 三、在施工厚度為20mm的情況下，經過除油脂、除漆等底層后，直接在設備母板上焊接鋼網，通常采用花網式焊接，焊點之間的間距為200mm-300mm.然后將現場攪拌均勻的耐磨陶瓷干粉、水、鋼纖維的混合物涂抹上即可。

 四、由于陶瓷涂料的常溫固化速度非常快，因此，每次攪拌好后應盡快完成施工，這個施工時間期限根據現場溫度的不同，一般為30min-60min.殘留的混合物在開始凝固后就不能繼續使用了。

 五、如果是情況下的應用，例如三次風閥門，則先在閥體上安裝耐火澆注料，其厚度根據母板使用的材質和許可的熱耗來確定。然后再在耐火澆注料表面焊接鋼網，涂抹耐磨陶瓷涂料。

 六、定向纖維的使用增強了耐磨陶瓷涂層的韌性，使其具有的抗形變能力，因此無論是在現場安裝好的設備上施工，還是在車間里施工完畢后再吊裝，都不會影響它的強度和使用壽命。耐磨陶瓷涂料常溫下(20℃)養護3天就可以達到所需要的強度和硬度，就可投入使用。

 七、涂料作為裝飾保護材料的使用，它屬于高聚物材料，但涂料本身是半成品，所形成的涂料才是高聚物材料。涂料與塑料、橡膠、纖維等高聚物材料不同，不能獨立存在，粘附在其他被涂物件上才能成為材料，所以涂料和涂膜既具有一般材料的通性，又有與一般聚合物材料不同的特性，主要的是涂料適應被涂物件材質性能的要求，與底材結合一體。涂料是為被涂物件服務的材料，應用于被涂物件表面。

 八、陶瓷耐磨料是一種水泥基復合單組分干粉砂漿，由水泥、礦物質摻合料、骨料以及抗裂耐磨劑，經工業化生產配制而成。耐磨澆注料現場加水攪拌即可使用，施工和易性好，通過人工抹灰在料倉或礦槽表面形成厚度的抗磨層，經過正常養護即可達到技術要求，具有耐磨性高，與基礎混凝土(鋼筒倉)的粘接強度高，抗沖擊性強，抗壓強度高，耐久性好、使用期限長等特點。
