地埋鋼帶波紋管 600排水波紋管

排水波紋管技術參數：

1. 管道環截面強度計算

（1）管道環截面強度計算應按荷載基本組合進行計算，取設計值；

（2）鋼帶Z大環截面壓應力設計值不大于鋼帶*壓強度設計值，即：

Υ0σ≤?y

式中σ——鋼帶Z大環截面壓應力設計值（MPa）；

Υ0——管道重要性系數，污水管取1.0，雨水管取0.9，雨污合流管取1.0；

?y——鋼帶*壓強度的設計值（MPa）。

（3）鋼帶Z大環截面壓應力設計值按下式計算：

σ=0.72（K0ΥG， sνqsν,k+ΥQqνk）D1/As

式中K0——荷載系數，當管頂覆土深* H1 ＜D1 時，K0 =1.0；當 H1 ≥D1時，可取K0= 0.86；

ΥG， sν——管頂覆土荷載分項系數，應取1.27；

ΥQ——管頂地面荷載分項系數，應取1.40；

qsν,k——管頂單位面積上的豎向土壓力標準值（kN/m2）；

qνk——地面車輛荷載或地面堆積荷載傳至管頂單位面積上的豎向壓力標準值（kN/m2）；

As——每米管道鋼帶的截面積（mm2/m）；

D1——管道外徑（mm）。

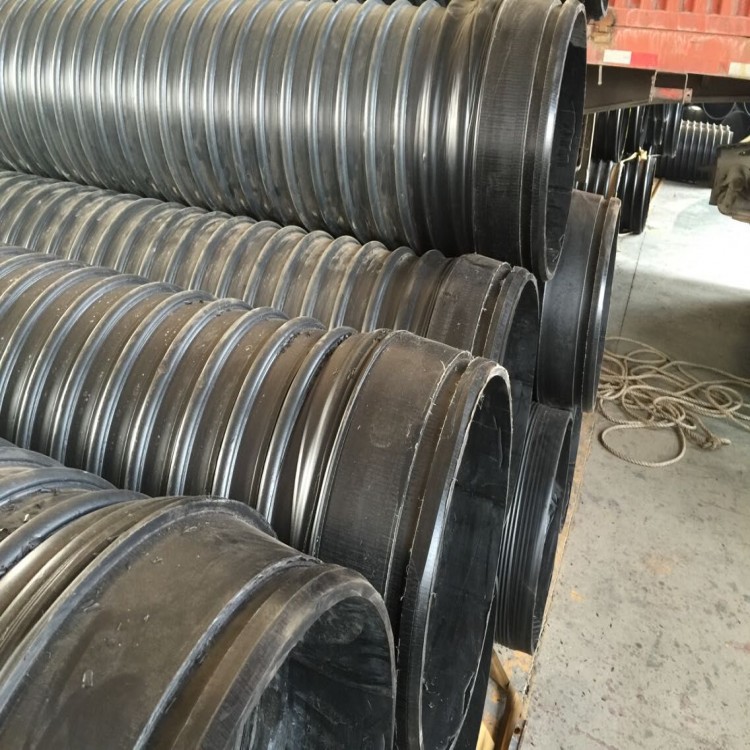

排水波紋管是借鑒好的金屬塑料管材復合技術而開發的一種PE與鋼帶熔融復合的纏繞成型結構壁管材。執行CJ/T225-2006標準，壁管結構有3層次構成，以高密度聚乙烯為基體，以螺旋纏繞成型的高*度鋼帶為增強體，采用好的制造工藝，將鋼帶與高密度聚乙烯融合成一體使其即具有塑料管的柔韌性又具備了金屬管的剛性，口徑大，強度高。

1、耐化學性：不被*染、廢水及化學*品腐蝕，不因土壤中腐爛物質而腐蝕；

2、耐壓，*沖擊性能好：管材壁采用"U"字形結構，耐沖擊、耐壓，地基下沉情況下也不破*，而且變形后復原性強，對地基都有很好的適應性；

3、耐老化：管材通常為黑色，可承受存放和施工過程中太陽的直曬；

4、排水流通性好：*部光滑，減少摩擦，排水速度快；

5、經濟性：施工、管理、維修費用低，且比同等規格塑料管道低；

6、環境影響：HDPE是無*性原料，對土地等環境無*，并且能夠*生利用。

7、管道系統穩定性好：管材圓型外拉筋結構不但增加了管材的環剛度，同時具有根阻作用，解決了管道縱向移位產生的拉緊及頂井問題。

8、可*的環剛度：由于鋼塑兩種材料的彈性模量比大于200，重量比大于7.85，因此與純塑管相比，鋼帶增強*易使管材（*別是大直徑管材）具有足夠可*的環剛度及相對較高的剛度重量比。

看著這龐然大物，一*很貴吧？其實不然，大口徑排水波紋管性價高，流量大，折合下來基本就在十來塊錢一公斤，是市政排水排污，雨污分流Z常用的管道。

未來幾年內，城市地下管道網將會實現重大改變，管道將全部新，去掉以前的水泥管、普通雙壁波紋管，主線全部換為鋼帶增強聚乙烯螺旋波紋管（簡稱：排污波紋管）。實現雨水和污水分流，現在已經有部分工程大批量的使用這種排污波紋管。
