多通道插卡式數字源表簡介

普賽斯插卡式設備具有通道密度高、同步觸發功能強、多設備組合效率高等特點。普賽斯插卡式主機采用自定義框架，背板總線帶寬高達3Gbps，支持16路觸發總線，滿足多卡設備高速率通信需求。普賽斯研發了豐富的可供用戶選配的子卡，方便用戶根據功能性能需求靈活配置不同的子卡。主機對外通信支持串口、以太網及GPIB。

為滿足客戶對子卡數的不同需求，推出了1003CS和1010CS兩款主機，1003CS擁有Z高容納3子卡的插槽，1010CS擁有Z高容納10子卡的插槽。普賽斯子卡均能放入這兩種主機。

CS系列源表子卡是普賽斯歷時多年打造的高精度、大動態、插卡式源表子卡，匯集電壓、電流輸入輸出及測量等多種功能，Z大輸出電壓達300V，Z大輸出電流達1A，支持四象限工作，因此能廣泛的應用于各種電氣特性測試中。CS系列源表適用于各行各業使用者，特別適合現代半導體、納米器件和材料、有機半導體、印刷電子技術以及其他小尺寸、低功率器件特性分析。

目前已開發，CS100、CS200、CS300、CS400、CBI401及CBI402子卡，其中CS100、CS200、CS300為單卡單通道，CS400、CBI401及CBI402為單卡四通道，卡內4通道共地。使用10插卡主機時，用戶可實現高達40通道的配置，用戶針對實際情況可以選擇不同的子卡實現Z優性價比搭配。

產品特點

• 源及測量的準確度為0.1%，分辨率5位半

• 四象限工作（源和肼），源及測量范圍

• 單主機可支持10子卡，Z高實現40通道

• 靈活的通道觸發總線，多子卡高效協同工作

• 豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描

• 支持多種通信接口，RS-232、GPIB及以太網

技術指標

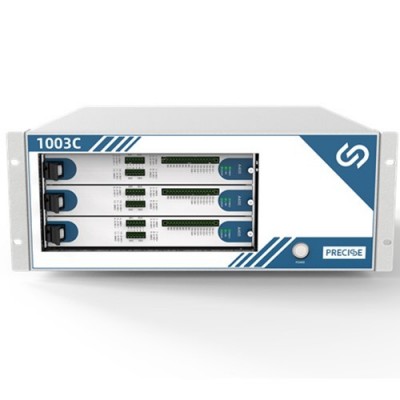

1003C主機：



插槽數：Z多支持3通道；



通信口：RS-232、GPIB、以太網；



電源：AC 100~240V    50/60Hz，Z大功率500W；



工作環境：25±10℃；



尺寸：178mm高 × 482mm寬 × 552mm長；



質保期：1年；

• 1010C 主機：



  插槽數：Z多支持10通道；



  通信口：RS-232、GPIB、以太網；



  電源：AC 100~240V    50/60Hz，Z大功率500W；



  工作環境：25±10℃；



  尺寸：354mm高 × 482mm寬 ×552mm長；



  質保期：1年；

產品應用

• 納米材料特性測試，石墨烯、納米線等

• 有機材料特性測試，電子墨水、印刷電子技術等

• 能量與效率特性測試，LED/AMOLED、太陽能電池、電池、DC-DC轉換器等

• 分立半導體器件特性測試，電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC等

• 傳感器特性測試，電阻率、霍爾效應等

• 功率VCSEL及蝶形激光器老化

普賽斯儀表多通道插卡式數字源表完全自主知識產權,支持脈沖和直流雙模式；具有通道密度高、同步觸發功能強、多設備組合效率高等特點,普賽斯目前推出了1003CS支持3插卡和1010CS支持10插卡的兩款主機，用戶可針對實際情況選擇不同子卡實現Z優性價比搭配。使用10插卡主機時，可實現高達40通道的配置，詳詢一八一四零六六三四七六；
