貴州煤礦提升機閘瓦間隙保護監測閘盤偏擺溫度檢測裝置

山東美安礦山設備供應礦用提升機閘瓦間隙保護裝置、煤礦提升機閘間隙保護裝置、提升機盤形制動器閘瓦間隙監測裝置。

一．概述

1.1產品的用途及特性

礦用提升機閘瓦間隙保護裝置（以下簡稱裝置）。主要用于提升機的制動閘閘瓦間隙在線監測，磨損量在線監測，絞車滾筒大邊的偏擺量在線監測，兩制動油路的油壓在線監測。當監測參數發生超限時，能發出聲光提示信號，并能對絞車控制回路輸出一次保護，二次保護無緣點接點。裝置具有結構設計美觀堅固。安裝方便，操作靈活。還可以選配其他的保護功能，如彈簧疲勞度、電機溫度振動參數在線監測、滾筒溫度振動參數在線監測、減速機溫度振動參數在線監測等等。

1.2執行標準GB3836-2021、Q/TTW017—2015 。

1.3工作與使用環境

a) 相對溫度：0℃～40℃

b) 空氣平均相對濕度：≤95%（+25℃）

c) 大氣壓力：80kPa～106kPa

d) 具有jiawan、煤塵等混合物，但無破壞絕緣的腐蝕性氣體的煤礦井下。

二. 結構與工作原理

2.1結構

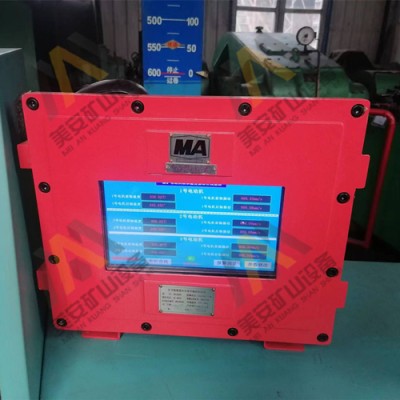

礦用提升機閘瓦間隙保護裝置由：礦用提升機閘瓦間隙保護裝置主機、礦用本安型位移傳感器、礦用本安型油壓傳感器、礦用振動、溫度一體磁吸式傳感器（選配）、配套支架、配套傳感器線纜等組成。

2.2原理

各類傳感器的感應信號由線纜傳輸?shù)街鳈C(jī)，通過光電隔離后信號輸送到西門子系列可編程PLC主控板上，通過內部分析運算，PLC通過集成串口信號線或者網口信號把數值內容發送到10.1寸液晶工控屏，提升機閘間隙值、磨損值、絞車滾筒大邊的偏擺值、油壓溫度、振動（選配）等實時數據會在線顯示在屏幕上，當這些監測數據大于或小于設定預設值時,數據經分析確定輸出聲光提示信號，同時一次保護繼電器動作，當絞車停止后，二次保護制動繼電器動作，可以閉鎖二次開車。

四、裝置功能

（1）實時在線監測、同步顯示閘瓦間隙值和磨損量值，精度在±0.01mm之內，開車時顯示閘瓦間隙量，停車時顯示閘瓦磨損量。

（2）實時在線監測、同步顯示絞車滾筒大邊的偏擺量數值，精度在±0.01mm之內。

（3）實時在線檢測、同步顯示制動油壓值，精度在±0.1MPa。

（4）閘瓦間隙值參數自行調整設置、超限提示功能。

（5）制動油壓值參數自行調整設置、超限提示功能。

（6）閘瓦間隙計算誤差自動校正功能，可以提供自動零位校正功能。并且可以根據具體情況，選擇全部零位校正和某一組單獨校正。

（7）電動機、絞車滾筒等振動及溫度檢測采用礦用本安型振動溫度復合傳感器，傳感器安裝方式采用磁吸式，輸出模擬量信號，振動速度監測范圍0-50mm/s。（選配功能）

（8）該裝置主機用西門子S7-200SMART系列可編程控制器作為整個系統的主控單元，負責對信息采集單元反饋的信號進行A/D轉換，并通過對這些信號的處理得出盤形閘打開時的間隙值，閘瓦磨損量，制動油壓等監測信息。

（9）該裝置的上位機采用工控觸摸屏，畫面簡單大方，方便操作。必須在管理人員權限下才能操作、調整數據，初始密碼12456，可根據需求自行更改。

（10）該裝置具有聲光提示功能，當閘瓦間隙、磨損量、油壓值等監測數據超限時，能發出安全保護控制信號并有聲光提示。能根據顯示屏上的提示，可以設置喇叭的開關狀態，在開狀態下，有故障后，喇叭提示，關狀態下，喇叭提示關閉。

（11）歷史數據記錄和查詢功能：技術人員可以通過該功能查詢某一時間閘瓦運行及檢修的技術數據，方便了解盤形閘的使用狀況。

（12）具備人工設置保護數值和提示數值功能。用戶可以查看某路傳感器的保護數值。設備裝置具有斷電記憶功能，用戶設置完保護數值后，可以方便的查看。

（13）參數初始化：初次安裝或調整過閘瓦間隙后，可以通過按鈕和觸摸屏對開閘時和抱閘時的傳感器初始值進行設置，不僅能夠通過全部初始化按鈕將所有傳感器初始化，而且可以針對某個傳感器單獨將其初始化。

（14）傳感器投入/解除功能：可以在某個傳感器發生故障時，通過觸摸屏按鈕投入或解除某個傳感器。

（15）設備提供聲光提示聯脫機開關、一次保護聯脫機開關、二次保護聯脫機開關選擇，方便檢修。

（16）提供閘瓦間隙值超限提示輸出接點，和二次閉鎖開車無緣輸出點，能夠根據買受人的要求實現對絞車的閉鎖二次開車。

（17）該裝置具備設置顯示比例功能，在位移傳感器檢測時，能通過設置顯示比例來調整因受使用環境的影響可能導致檢測的數值和實際的數值存在的誤差。調整范圍在0～300%之間。

（18）實現閘瓦磨損的監測提示，當閘瓦間隙值、閘瓦磨損值和彈簧疲勞值超過設定值時進行聲光提示，并將具體故障類型和故障位置顯示到觸摸屏上，便于維護人員排查故障，根據買受人要求，將裝置輸出的干節點信號給提升絞車電控系統。
