　　一、廈門精川JCMF質量流量計概述：

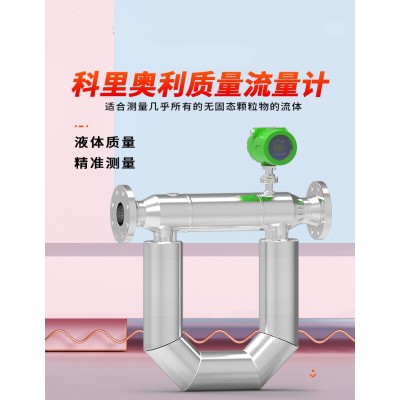

　　廈門精川JCMF質量流量計以科氏力為基礎，在傳感器內部有兩根平行的U型振管，中部裝有驅動線圈，兩端裝有拾振線圈，質量流量計直接測量通過流量計的介質的質量流量，還可測量介質的密度及間接測量介質的溫度。質量流量計是一種重要的流量測量儀表。 質量流量計是采用感熱式測量。

　　二、廈門精川JCMF質量流量計結構原理

　　1.質量流量計原理

　　質量流量計的結構是雙彎管結構，其測量原理是通過測量作用于雙彎管上的科里奧利力（簡稱科氏力）來檢測管道中的質量流量。在工業生產過程中，有時需要測量流體的質量流量，如化學反應的物料平衡、熱量平衡、配料等，都需要測量流體的質量流量。質量流量是指在單位時間內，流經封閉管道截面處流體的質量。用來測量質量流量的儀表統稱為質量流量計。

　　2.質量流量計結構

　　質量流量計由傳感器，變送器及數字指示累積器等三部分組成。傳感器根據科里奧利效應制成的，由傳感管、電磁驅動器、和電磁檢測器三部分組成。電磁驅動器使傳感器以其固有頻率振動，而流量的導入使u形傳感器在科氏力的作用下產生一種扭曲，在它的左右兩側產生一個相位差，根據科里奧利效應，該相位差與質量流量成正比。電磁監測器把該相位差轉變?yōu)橄鄳?yīng)的電平信號送入變送器，經濾波、積分、放大等電量處理后。轉變成與質量成正比的4－20mA模擬信號和一定范圍的頻率信號兩種形式輸出。

　　三、廈門精川JCMF質量流量計技術參數：

　　產品參數被測介質: 液體，氣體

　　測量直徑:1mm~500mm

　　測量項目:質量流量、密度、溫度、體積流量、%濃度

　　密度測量范圍:0.2g/cm3~2.5g/cm3

　　介質溫度:-200℃～+350℃

　　流量測量誤差:液體0.15%R+Cz，0.2%R+Cz，氣體0.5%R+Cz，1.0%R+Cz

　　密度測量誤差:0.002g/cm3

　　溫度測量誤差:≤1℃

　　信號形式: 4～20mA，O~10KHZ,RS485，Hart

　　供電電源:24VDC

　　測量管材料:304，316，亦可按用戶要求協商提供

　　防爆等級:ExiaIICT4，ExdIICT4

　　外殼防護等級:IP65,IP67

　　法蘭標準: 國標GB/T系列標準，也可以根據用戶要求加工。

　　四、廈門精川JCMF質量流量計典型應用：

　　典型應用

　　氣體類：空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫等。

　　液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。 蒸汽類：過熱蒸汽、飽和蒸汽
