儲存罐結構

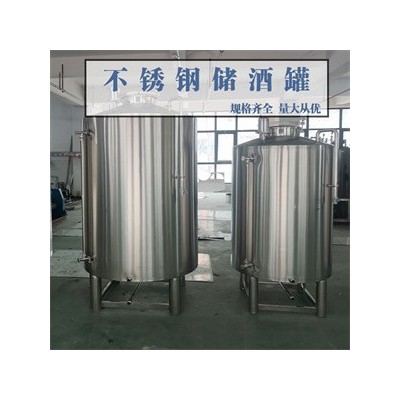

1. 儲存罐分為，立式儲存罐和臥式儲存罐，單層儲罐、雙層儲罐、保溫儲罐、恒溫儲罐、控溫儲罐。

2. 不銹鋼儲存罐設備設計合理、工藝先進、自動控制，符合GMP標準要求，罐體采用立式或臥式單層或雙層結構，可根據用戶要求充填保溫材料。

3. 根據儲存能力不同由50-15000L，儲存能力在20000L以上的儲罐，建議使用室外儲存罐. 材質使用SUS304進口不銹鋼制成。

4. 儲存罐具有良好的保溫性能，罐體附帶裝置如下： CIP清洗噴淋頭、人孔、溫度孔、液位指示器、壓力表、排氣閥、呼吸器、 呼吸氣孔、無菌采樣口、進、出料口等。

不銹鋼人孔

不銹鋼人孔是安裝在儲罐頂上的 應急通氣裝置，通常與防火器、機械呼吸閥配套使用，既能避免因意外原因造成罐內急劇超壓或真空時，損壞儲罐而發生事故，又有起到 阻火作用，是保護儲罐的 裝置，特別適用于貯存物料以氮?dú)夥忭數墓绊敵汗蕖＞哂卸▔号欧拧⒍▔何搿㈤_閉靈活、 阻火、結構緊湊、密封性能好、 可靠等優點。

不銹鋼人孔一般使用304、316L材質的鋼板作為原材料來制作。

人孔分為緊急泄壓人孔、防爆阻火呼吸人孔、罐頂人孔、罐壁人孔和帶芯人孔等。

參數

人孔已有成型產品，直徑通常為600mm。人孔中心距地板一般為750mm。便于工作人員在安裝、清洗、維護時進出油罐和通風。

非金屬油罐的人孔設在罐頂上，金屬油罐的人孔設在罐壁 下圈板上。大都為直徑600mm的圓孔，其中心距底板750mm，為油罐清洗或維修人員進出油罐用，又稱作道門。檢修清理油罐時刻利用人孔進行采光和通風。立式油罐的容量在5000m3;以下時設1~2個人孔，5000m3以上的設2個人孔。人孔的安裝應與進出油管線相隔不大于90°。當只設一個人孔時，應將其置于罐頂透光孔的對面;當設2個人孔時，其中一個設在透光孔的對面，另一個應至少與 個人孔相隔90°。

人孔應有一個設在進出油管右側附近，并盡量使人孔正對罐室密閉門，以便人員進出、維修油罐和通風接管用。

由于人孔安裝在油罐的 下層體圈上，防滲漏就顯得特別重要。要求兩法蘭結合面 保證其平直度，無飄扭現象。加強板和法蘭應盡量在整塊鋼板上切割而不拼接。法蘭和蓋板上加工有密封圈，在施工中要特別注意保護。密封用3mm厚石棉橡膠墊片，不允許有折裂。安裝人孔蓋板上扭緊螺栓時，要成對角均與用力，以防孔蓋變形。

不銹鋼人孔的結構

不銹鋼人孔包括固接于容器本體的筒節和蓋接于筒節上的法蘭盤以及連接在該法蘭盤上的封頭,在法蘭盤與封頭的接觸面上,封頭上開有凸面,法蘭盤上開有與凸面外延相配合且首尾相連的圈或框形凸條,產品的凸面與法蘭盤在凸條范圍內形成腔體,產品的腔體內設置有密封墊。該人孔密封性能好。
