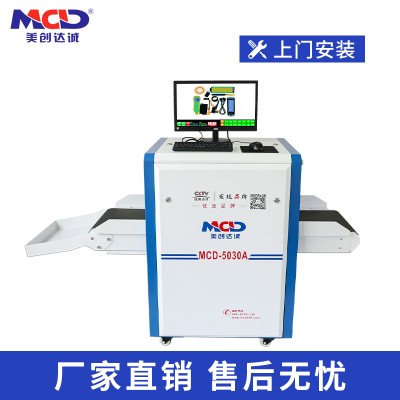

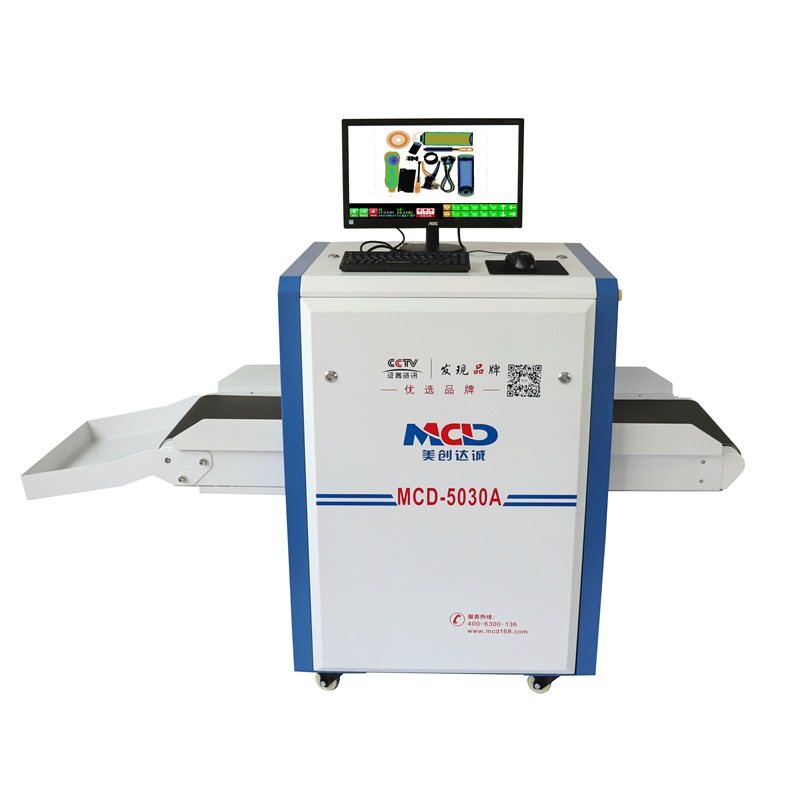

供應美創達誠安檢機MCD-5030A

5030A安檢機技術參數

一、技術優勢

1.采用全數字化圖像處理系統的硬件方案。

2.軟件圖像處理從12位精度提升到16位精度成像方案。

3.采用網口傳輸技術，提高信息傳遞速度。

4.使用19寸液晶屏顯示，配鼠標鍵盤備用。

5.故障自診斷 出現故障自動判斷，并給出提示信息，便于維護。

6.全屏大畫面  設備成像默認全屏大畫面顯示，圖像更逼真細膩。

7.真彩色成像  圖像采用真彩色成像，效果明顯，易于區分。

8.一鍵開機關機控制  開機按一下啟動按鈕自動啟動，關機時只需一個動作--按一下啟動按鈕，設備自動安全關機，不需要復雜的多步操作，更方便，簡潔。

二、軟件特色處理

1、X射線傳感器  L形光電二極管陣列探測器，16bit深度

2、顯示器       高分辨率19英寸彩色液晶顯示器

3、彩色圖像顯示  高清圖像，輪廓清晰，立體感強烈，實物成像表面干凈逼真，采用24位真彩色圖像。

4、 邊緣增強   物體輪廓邊緣更加清晰

5、 圖像增強    圖像細節更加清晰

6、 高穿透顯示     提高圖像中暗區的亮度，使隱藏在高吸收物后面的物品清晰顯示。

7、 低穿透力顯示  提高低吸收率（易穿透）物體的對比度，使易穿透物體更加清晰

8、 放大鏡            局部放大功能

9、 圖像回拉   顯示前20幅圖像，并對回拉圖像可進行任何圖像處理

10、 圖像復原         圖像顯示恢復到皮帶停轉的最初狀態

11、 圖像存儲         實時保存任意幅圖像，并可進行任意圖像處理，連續工作保存

12、 單能量彩色：  有機物顯示為橙色                     無機物顯示為藍色

 混合物顯示為綠色                     不明區域顯示為黑色

13、 圖像實時存儲，可連續工作保存10000幅，可查找歷史圖像轉換成其它格式。

14、 配色方案五點RGB全彩顯示：di一點是zui低灰度點，低于這點全部用對應灰度白色顯示；

第二點是無機物灰度位置，無機物顏色是藍色

第三點是混合物灰度位置, 混合物顏色是綠色

第四點是有機物灰度位置，有機物顏色是橙色

第五點是zui高灰度點，高于這點也全部用對應灰度黑色顯示；

以上五點之間的顏色都是插值的，通過調節5點位置和中間三點顏色來實現單能全彩顯示。

三、基本參數

1.通道尺寸：寬50cm*高30cm

2.傳送帶速度：0.2m/s(可調）

3.傳送帶負荷：100Kg（均勻分布）

4.傳送帶距地面高度：76cm

5.通過率：720個～1200個/小時

6.單次檢查劑量：＜1.0uGy/h

7.穿透分辯力：32AWGΦ0.202mm金屬線

8.線分辯力：40AWGΦ0.0787mm  >44SWG單根實芯銅線

9.空間分辯力：分辯水平Φ1.0mm、垂直Φ1.0mm的線對

10.穿透力：10mm鋼板

11.膠卷安全性：對ISO1600膠卷安全

12.泄漏劑量：<1(距外殼5厘米)

13.凈重：200Kg

14.產品體積：（長*寬*高）145cm*75cm*110cm（接物架長度35cm）

15.整機包裝體積：（長*寬*高）160cm*90cm*130cm

四、X射線發生器

1、射線束方向：底照式

2、管電壓：65-80KV

3、管電流：0.3mA～0.6mA (可調）

4、射線束發散角：80度

5、冷卻：密封式油冷、

6、工作周期：全周期，需冷卻

五、使用環境

1.工作溫度/濕度：-10℃~45℃/20%-95%（不冷凝）

2.儲存溫度/濕度：-20℃~60℃/20%-95%（不冷凝）

3.工作電壓：AC  220V(±10%)/50Hz(±3%)

4.功率損耗：＜0.5KW

5.接地電阻：0.1Ω

6.噪聲級：＜55dB
