寶雞礦槽陶瓷耐磨膠泥手工涂抹型

寶雞礦槽陶瓷耐磨膠泥手工涂抹型，陶瓷耐磨膠泥是鄭州正邦耐磨材料有限公司引進德*生產工藝技術及配方，并與國內院校、科研機構聯合進一步研發所獲得的，硬度高于鋼鐵的5倍。其主要由棕剛玉、碳化硅等耐磨骨料和兩相組成，同時添加燒結劑、很微、涂料助劑、陶瓷末、復合材料末、復合膠黏劑等，顆粒緊密堆積，成型快，強度高，三天既可達到設計強度，因而使用中沒有較大的宏觀缺陷，體積密度大，其常溫下強度可達200Mpa以上。是普通混凝土和耐火澆筑料使用壽命的50倍以上。原料主要采用離子化合物和部分人工合成共價化合物，固體理論，離子鍵和共價鍵屬強結合鍵，而結合系統由于采用復合強化措施和處理，形成化學結合，所以強度和剛度很大，可抵御物料的高速沖擊力和剪切應力。

一、 包裝 耐磨膠泥為25kg/袋包裝，內置塑料袋小包裝促凝劑（用以調節可塑料初凝時間），同時配桶裝磷酸鹽溶液作結合劑，加入量為袋裝料的12%左右。

二、 貯存 耐磨陶瓷料存放在干燥庫房內，不得雨淋，受潮，保質期為12個月。

三、 施工說明

1、攪拌準備：采用強制攪拌機拌和，所有攪拌工具清潔，不得混有泥沙、石灰、硅酸鹽水泥等雜物。

2、加入促凝劑，施工現場當地的環境溫度，選擇促凝劑合適加入的量。當溫度小于20℃時，促凝劑可全部加入；當溫度大于20℃時可施工時間要求，適當調節促凝劑加入量。

3、攪拌：每次攪拌以加入4-6袋100-150公斤耐磨陶瓷涂料為宜，然后加入促凝劑干混2分鐘，而后加入磷酸鹽溶液12-18公斤左右，攪拌成“面團狀”，有塑性時方可放料使用。

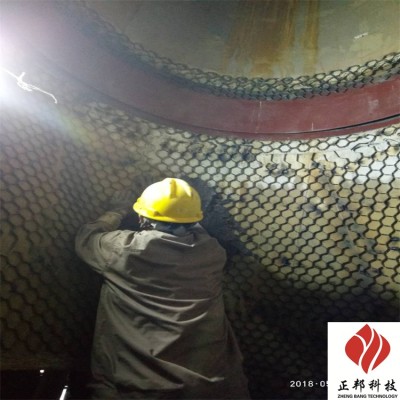

4、開始施工：先將施工部位清理干凈，內壁不得粘有雜物浮塵。先清理龜甲網或扒釘上面浮著物，清干凈施工工作面的浮塵、雜物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用鐵板等工具弄平整、光滑、接口要緊密。對于施工面積較大或厚度大于50mm以上部位要加焊錨固件，且間距不大于50mm。

5、待耐磨陶瓷料初凝后，自然養護24小時以后施工部位即可移動，同時也可以點火生產。

6、該耐磨陶瓷料可與各種澆注料、耐火磚緊密結合。

7、此材料不得與其它任何澆注料混合使用，已初凝耐磨陶瓷料不能再加膠水攪拌使用，應廢棄。

8、該耐磨陶瓷料施工完畢初凝后，無需養護、烘烤、直接點火升溫使用，且不影響其使用性能。

耐磨膠泥具有抗壓抗折強度、整體性好、環境相容性好、無環境污染，耐磨陶瓷涂料具有較好的性，在企業使用和應用環境中可以幫助工業企業解決生產中所遇到的眾多磨損問題，能在很大程度上提高工業企業的生產效率。
