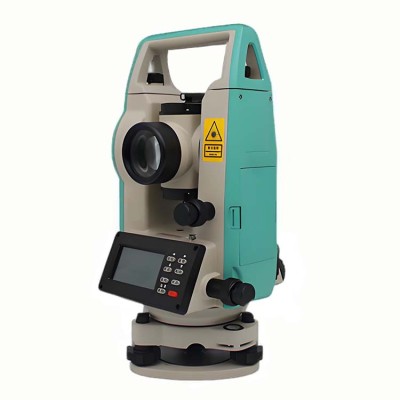

星瑞達TD Plus電子經緯儀

儀器型號：TD Plus

望遠鏡成像：正象

放大倍率：30X

有效孔徑：40mm

分辨率：3″

視場角：1°30′

測量視距：1.5m

視距乘常數：100.0

視距加常數：0

望遠鏡筒長：155mm

激光管參數

激光波長：635±20nm

激光等級：class II

中心光斑直徑：-

激光軸與視準軸不共軸誤差：≤10″

角度測量

測角方式：-編碼

碼盤直徑：79mm

測量顯示單位：1″

測角精度：2″

探測方式：水平盤：對徑；垂直盤：對徑

距離測量

測程：300米

測距精度：±（3mm+2ppm.D）

測量時間：連續0.35s,單次1.5s

氣象修正：輸入參數自動修正

棱鏡常數修正：輸入參數自動修正

補償器類型：單軸補償器

補償器工作范圍：±3′

補償器精度：±3′

水準器

管水準器：30″/2mm

圓水準儀：8′/2mm

激光對中器

激光對中器精度：±1.5mm（1.5m處）

激光對中器光斑直徑：±2.5mm（1.5m處）

激光對中器波長：635±20nm

激光等級：class II

顯示部分

屏幕類型：160x96點陣屏幕

屏幕尺寸：2.6英寸（6行顯示）

機載電池

電源：鋰離子電池，干電池盒

電池電壓：7.4V

連續工作時間：8h

使用環境

工作溫度：-20℃~50℃

尺寸：165×160×340mm

重量：4.7kg
