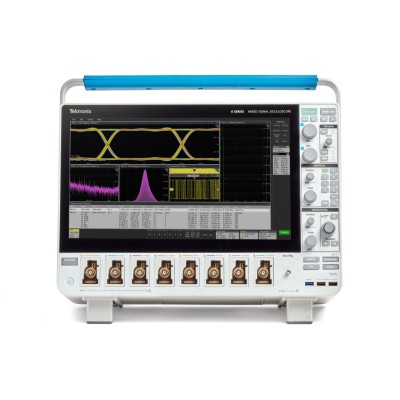

泰克6 系列 B MSO 混合信號示波器

產品詳情

6 系列 B MSO混合信號示波器 型號

型號模擬帶寬采樣率記錄長度模擬通道數字通道數函數發生器輸出MSO641 GHz - 8 GHz25 GS/s62.5 - 250 M 樣點4可達 32 條（可選）1 (optional)MSO68B1 GHz - 10 GHzUp to 50 GS/s62.5 M - 1 G8Up to 64 (optional)1 (optional)MSO64B1 GHz - 10 GHzUp to 50 GS/s62.5 M - 1 G4Up to 32 (optional)1 (optional)MSO66B1 GHz - 10 GHzUp to 50 GS/s62.5 M - 1 G6Up to 48 (optional)1 (optional)

6 系列 B MSO混合信號示波器 概述

B 版本新增功能

更多通道

• 4、6 和 8 通道型號

噪音更低

• 在所有垂直范圍內具有行業先進的噪聲性能（滿刻度百分比）

帶寬更高

• 1-8 GHz 仍然可用。已添加 10 GHz

采樣靈活

• 2 通道采樣率為 50 GS/s

• 4 通道采樣率為 25 GS/s

• 4 通道以上采樣率均為 12.5 GS/s

安全簡化

• 所有用戶數據均存儲于可移動固態硬盤驅動器上

超低噪聲

• 示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。

• 5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率

• 1 mV/div 和 1 GHz 時的噪聲 <55 ?V

• 50 mV/div 和 10 GHz 時的噪聲 <1.25 mV

同步多通道頻譜分析

獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變頻器 (DDC) 具有強大的功能。

• 任何模擬通道均可視為波形、頻譜或兩者

• 射頻頻率或幅度變化時繪圖和觸發

• 頻譜和時域波形同步以與射頻和時域事件相關聯

• 頻譜控制（例如中心頻率和 RBW）完全獨立于時域控制

簡化的高級分析

在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合測量，可將統計資料納入日常工具包。使用相同的簡單拖放操作即可添加高級和日常測量。

• 自動化測量與趨勢分析

• Spectrum View（頻譜視圖）同步多通道頻譜分析

• 高級抖動分析

• 高級功率分析

• 低噪聲紋波測量

• 內存分析和調試

• 高速串行一致性

保真度從探頭端部開始

通過 4、6 或 8 FlexChannel? 輸入，您可以使用標配的 1 GHz 探頭探測電路。可以連接高性能單端有源探頭或者差分探頭，或者通過 TriMode 探頭實現一個探頭同時進行單端和差分量測。在任何 FlexChannel 輸入上連接 TLP058 邏輯探頭，并獲得 8 數字通道，以擴展系統的可視性。

• 內置 1 MΩ 至 50 Ω 輸入端

• 每個輸入附帶 1 GHz 低負載無源探頭

• TekVPI 探頭與每個通道的 10W 探頭電源相連接，用于差分信號、電流、電源軌和光隔離探頭

• TDP7700 系列 4、6、8 和 10 GHz TriMode 探頭 - 非常適合測量高速通信

規格概述

輸入通道
4、6 或 8 FlexChannel 輸入。
每個 FlexChannel 提供一個模擬信號輸入或者連接 TLP058¹ 探頭實現 8 路數字邏輯輸入

帶寬¹
1、2.5、4、6、8 或 10 GHz

采樣率
2 模擬通道上為 50 GS/s
4 模擬通道上為 25 GS/s
4 以上模擬通道上為 12.5 GS/s

記錄長度 ¹
在所有模擬/數字通道上高為 1 G 樣點

信號發生器¹
13 種標準波形，加上任意波形

數字電壓表²
4 位

觸發頻率計數器²
8 位

顯示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏

1 - 可選且可升級
2 - 產品注冊后免費

按需添加功能

• 將帶寬升級至 10 GHz

• 將每條通道上的記錄長度增至 1 G 樣點

• 增加邏輯探頭，多時實現 64 路數字通道

• 添加 Windows 10 操作系統

• 添加任意波形/函數發生器

• 添加高級分析：串行解碼/觸發、電源、抖動、存儲器分析和調試以及自動一致性測試

• 從多種電壓和電流探頭中選擇

包裝箱里有什么物品？

• 每個通道一個 TPP1000 1 GHz 低電容無源探頭，含附件

• 前保護罩與配套包

• 鼠標

• 電源線

• 印刷的安裝手冊涵蓋安全和基本操作

• 全面的內置在線幫助

• 追溯證明

• 針對儀器和隨附探頭的 1 年保修
