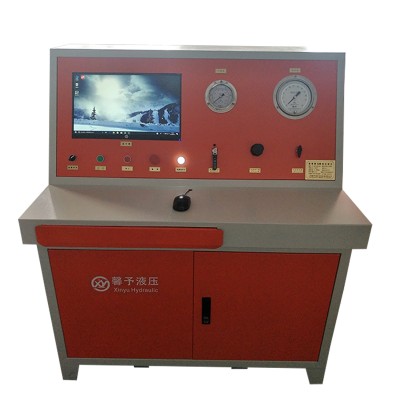

1. 設備簡介

氣瓶水壓試驗臺是根據客戶要求定制的非標檢測設備，用于滿足客戶產品的水壓（靜壓）試驗的檢測設備，廣泛應用于管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

2. 技術參數

? 控制箱尺寸：800x700x1000（長x寬x高mm）

? 試驗壓力：0～60MPa（可調）

? 氣泵增壓比：100：1

? 輸出壓力上限：80MPa

? 每沖程排量：4.7ml

? 壓力測量精度：傳感器±0.2%，壓力表±1.6%

? 壓力顯示精度：0.1MPa（測試界面）

? 試驗介質：自來水

? 介質溫度：常溫

? 環境溫度：常溫

? 試驗工位：1工位

? 控制方式：自動控制

? 氣源要求：0.6～0.8bar，1m3/min

? 電源要求：AC220V 50Hz

3. 工作原理

測試前通過軟管接入到被測產品接口，然后接通電源。打開測試軟件，然后設定試驗壓力、保壓時間等參數后一鍵啟動，系統自動將介質輸送到被測產品中。

測試同時壓力傳感器實時檢測系統壓力并生成壓力曲線，可在顯示器窗口查看。壓力到達設定值后自動保壓閥進行保壓，同時開始計時。

系統自動根據設定的參數要求完成整個測試流程，測試完成后系統自動泄壓并停止，壓力泄完后取出產品完成測試。
