塑料薄膜高絕緣電阻測量?jī)x  直流絕緣電阻率測量?jī)x測量范圍"這個技術參數上，看來是在做設備選型或測試方案設計。從對話歷史看，用戶之前研究過固體表面電阻檢測儀，現在轉向更專業的絕緣材料測試設備，可能是電子制造或電力行業的工程師。

塑料薄膜高絕緣電阻測量?jī)x  需要特別注意幾個關鍵矛盾點：提到通用范圍是0.1MΩ-1000MΩ，但的絕緣子測試儀量程標到1999MΩ，的高端設備甚至到400GΩ，這個差異其實對應不同電壓等級——5000V檔和10000V檔的量程上限不同。

用戶沒有明確測量對象，需要覆蓋多種可能性。電力設備方面，提到的10000V/400GΩ適用于750kV變電站，而的500V/0.5MΩ適用于直流系統接地檢測。有意思的是展示的量程擴展規律：500V對應20GΩ，5000V對應200GΩ，說明電壓檔位和量程呈正相關，這個規律對用戶選型很重要。

準備用分層方式組織答案：先按應用場景分電力設備/電子元器件/綜合測試三類，再在每類中標明電壓-量程對應關系。表格會比純文字更清晰，比如把的5000V/1999MΩ和的5000V/200GΩ對比列出來，用戶能直觀看到同電壓檔位的量程差異源于儀器精度不同。

影響電阻率的外界因素

電阻率不僅與材料種類有關，而且還與溫度、壓力和磁場等外界因素有關。金屬材料在溫度不高時，ρ與溫度t(℃)的關系是ρt=ρ0(1+at)，式中ρt與ρ0分別是t℃和0℃時的電阻率;α是電阻率的溫度系數，與材料有關。錳銅的α約為1×10-1/℃(其數值極小)，用其制成的電阻器的電阻值在常溫范圍下隨溫度變化極小，適合于作標準電阻。已知材料的ρ值隨溫度而變化的規律后，可制成電阻式溫度計來測量溫度。半導體材料的α一般是負值且有較大的量值。制成的電阻式溫度計具有較高的靈敏度。有些金屬(如Nb和Pb)或它們的化合物，當溫度降到幾K或十幾K( 溫度)時，ρ突然減少到接近零，出現超導現象，超導材料有廣泛的應用前景。利用材料的ρ隨磁場或所受應力而改變的性質，可制成磁敏電阻或電阻應變片，分別被用來測量磁場或物體所受到的機械應力，在工程上獲得廣泛應用。

直流絕緣電阻率測量?jī)x的測量范圍根據應用場景、儀器類型及測試電壓的不同而有顯著差異，以下是綜合各類設備技術參數后的核心范圍分類：

 ?一、電力設備專用絕緣電阻測試儀?

?基礎量程?

?低壓設備?：500V檔位量程通常為 ?0.5MΩ–20GΩ?（如直流系統接地檢測）。

?中高壓設備?：

5000V檔位：?0–1999MΩ?（絕緣子測試）1 或擴展至 ?200GΩ?（高端型號）；

10000V檔位： 高達 ?400GΩ?（輸電線路絕緣子檢測）。

?特殊場景要求?

蓄電池組絕緣電阻：≥ ?0.2MΩ?（220V系統）；

直流母線絕緣電阻：≥ ?50MΩ?（500V搖表測量）。

?二、多功能/程控型測試儀?

?寬范圍覆蓋?

絕緣電阻：?100kΩ–99GΩ?（交直流耐壓一體機，支持多檔編程）；

電壓輸出：0.01kV–6kV，適配不同絕緣等級需求。

?高精度能力?

部分設備在2500V檔位可測 ?100GΩ?，5000V檔位達 ?200GΩ?（分辨率0.1MΩ）。

三、影響因素與范圍擴展說明?

?關鍵因素? ?對量程的影響? ?示例?

?測試電壓? 電壓↑ → 可測電阻上限↑ 500V: 20GΩ → 5000V: 200GΩ

?儀器精度? 高精度設備支持更極值測量（如μΩ級低阻） 直流電阻測試：?1μΩ–20kΩ?

?環境干擾? 濕度過高可能導致高阻值測量誤差±5%以上 需控制濕度≤85%RH

注意?：超低阻（<1MΩ）或超高阻（>100GΩ）測量需選用專用設備，避免量程不匹配導致數據失真；測量時應嚴格遵循電壓-量程對應關系，例如5000V檔位不可用于低于4MΩ的試品

應用

電阻率較低的物質被稱為導體，常見導體主要為金屬，而自然界中導電性 佳的是銀，其次為半導體，硅鍺。當存在外電場時，金屬的自由電子在運動中不斷和晶格節點上做熱振子的正離子相碰撞，使電子運動受到阻礙，因而就具有了一定的電阻。其他不易導電的物質如玻璃、橡膠等，電阻率較高，一般稱為絕緣體。介于導體和絕緣體之間的物質(如硅) 則稱半導體。電阻率的科學符號為 ρ(Rho)。 已知物體的電阻，可由電阻率ρ、長度 l 與截面面積A 計算：ρ=RA/I，在該式中， 電阻R 單位為歐姆，長度 l 單位為米，截面面積 A 單位為平方米，電阻率 ρ單位為歐姆·米

意義

1 通常，絕緣材料用于將電氣系統的各部件相互絕緣和對地絕緣；固體絕緣材料還起機械支撐作用。對于這些用途，一般都希望材料具有盡可能高的絕緣電阻，有均勻一致的、得到認可的機械、化學和耐熱性能。表面電阻隨濕度變化很快，而體積電阻隨溫度變化卻很慢，盡管其 終的變化也許較大。

2 體積電阻率能被用作選擇特定用途絕緣材料的一個參數。電阻率隨溫度和捏度的變化而顯著變 化，因此在為一些運行條件而設計時必須對其了解。體積電阻率的測量常被用于檢查絕緣材料生產是否始終如一，或檢測能影響材料質量而又不能用其他方法檢測到的導電雜質。

3 當一直流電壓加在與試樣相接觸的兩電極之間時，通過試樣的電流會漸近地減小到）個穩定值。電流隨時間的減小可能是由于電介質極化和可動離子位移到電極所致。對于體積電阻率小于1010 Ω. m的材料，其穩定狀態通常在一分鐘內達到，因此，經過這個電化時間后測定電阻。對于體積電阻率較高的材料，電流減小的過程可能會持續到幾分鐘、幾小時、幾天甚至幾星期。因此對于這樣的材 料，采用較長的電化時間，且如果合適，可用體積電阻率與時間的關系來描述材料的特性。

4 由于或多或少的體積電導總是要被包括到表面電導測試中去，因此不能而只能近似地測量表面電阻或表面電導。測得的值主要反映被測試樣表面污染的特性。而且試樣的電容率影響污染物質的 沉積，它們的導電能力又受試樣的表面特性所影響。因此，表面電阻率不是一個真正意義的材料特性， 而是材料表面含有污染物質時與材料特性有關的一個參數。

某些材料如層壓材料在表面層和內部可能有很不同的電阻率，因此測量清潔的表面的內在性能是 有意義的。應完整地規定為獲得一致的結果而進行清潔處理的程序，并要記錄清潔過程中海劑或其他 因素對于表面特性可能產生的影響。

表面電阻，特別是當它較高時，常以不規則方式變化，且通常非常依賴于電化時間。因此，測量時通 常規定一分鐘的電化時間。

注意事項

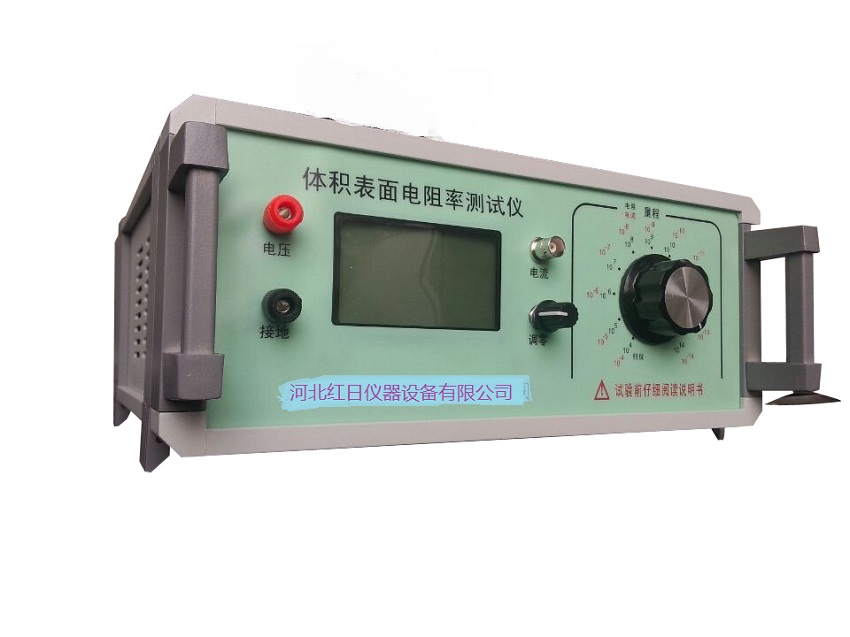

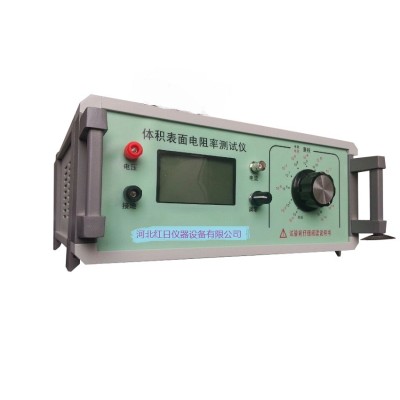

絕緣電阻儀器體積電阻表面電阻測試儀使用前請仔細閱讀以下內容，否則將造成儀器損壞或電擊情況。

1. 檢查儀器后面板電壓量程是否置于10V檔，電流電阻量程是否置于104檔。

2. 接通電源調零，（注意此時主機不得與屏蔽箱線路連接）在“Rx”兩端開路的情況下，調零使電流表的顯示為0000。然后關機。

3. 將待測試樣平鋪在不保護電極正中央，然后用保護電極壓住樣品，再插入被保護電極（不保護電極、保護電極、被保護電極應同軸且確認電極之間無短路）。

4. 測體積電阻時測試按鈕撥到Rv邊，測表面電阻時測試按鈕撥到Rs邊，

5. 接好測試線，將測試線將主機與屏蔽箱連接好。量程置于104檔，打開主機后面板電源開關按鈕。從儀器后面板調電壓按鈕到所要求的測量電壓。(比如：GBT 1692-2008 硫化橡膠 絕緣電阻率的測定 標準中注明要求在500V電壓進行測定，那么電壓就要升到500V)

6. 電流電阻量程按鈕從低檔位逐漸撥高檔，每撥一次停留1-2秒觀察顯示數字，當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的位置。測量?jī)x器有顯示值時應停下，在1min的電化時間后測量電阻，當前的數字乘以檔次即是被測電阻。

7. 測試完畢先將量程撥至（104）檔，然后將測量電壓撥至10V檔， 后將測試按鈕撥到中央位置后關閉電源。然后進行下一次測試。

8. 應在“Rx”兩端開路時調零，一般一次調零后在測試過程中不需再調零。

9. 禁止將“RX”兩端短路，以免微電流放大器受大電流沖擊。

10. 不得在測試過程中不要隨意改動測量電壓。

11. 測量時從低次檔逐漸撥往高次檔。

12. 接通電源后，手指不能觸及高壓線的金屬部分。

13. 不得測試過程中不能觸摸微電流測試端。

14. 在測量高阻時，應采用屏蔽盒將被測物體屏蔽。

15. 嚴禁在試測過程隨意改變電壓量程及在通電過程中打開主機。

16. 嚴禁電流電阻量程未在104檔及電壓在10V檔，更換試樣。

體積電阻與表面電阻讀數取值

    體積電阻：

    按照國家標準GB1410標準中第11.1說明規定：在試樣表面加上規定的直流電壓后開始計時，并在如下每個電化時間做一次測量：1 min、2 min、5 min、10 min、50 min、100 min.如果兩次連續測量得出同樣的結果，則可以結束試驗并用這個電流值來計算體積電阻。作為驗收試驗，按照有關規范的規定，使用一個固定的電化時間如1MIN后的電流值來計算體積電阻率。

    表面電阻：

按照GB1410標準11.2中規定：應在1MIN的電化時間后測量電阻，即使在此時間內電流還沒有達到穩定的狀態。

溫度影響

溫度對不同物質的電阻值均有不同的影晌。

導電體 在接近室溫的溫度，良導體的電阻值，通常與溫度成線性關系：

ρ=ρ0(1+αt)

上式中的 a 稱為電阻的溫度系數。

未經摻雜的半導體的電阻隨溫度升高而下降：

有摻雜的半導體變化較為復雜。當溫度從 零度上升，半導體的電阻先是減少，到了絕大部分的帶電粒子 （電子或電洞/空穴） 離開了它們的載體后，電阻會因帶電粒子的活動力下降而隨溫度稍為上升。當溫度升得更高，半導體會產生新的載體 （和未經摻雜的半導體一樣） ，原有的載體 （因滲雜而產生者） 重要性下降，于是電阻會再度下降。

絕緣體和電解質 絕緣體和電解質的電阻與溫度的關系一般不成比例，而且不同物質有不同的變化，故不在此列出概括性的算式。

典型應用

1,測量絕緣材料電阻(率)

2,測量防靜電材料的電阻及電阻率

3,測量計算機房用活動地板的系統電阻值

4,測量防靜電鞋,導電鞋的電阻值

5,光電二極管暗電流測量

6,物理,光學和材料研究

使用條件

①環境溫度： 0～40℃

②相對溫度：≤70%

③供電電流：交流 220V±10%50Hz

電阻率是用來表示各種物質電阻特性的物理量。某種物質所制成的原件（常溫下20°C）的電阻與橫截面積的乘積與長度的比值叫做這種物質的電阻率。電阻率與導體的長度、橫截面積等因素?zé)o關，是導體材料本身的電學性質，由導體的材料決定，且與溫度、壓力、磁場等外界因素有關。

電阻率在國際單位制中的單位是Ω·m，讀作歐姆米，簡稱歐米。常用單位為“歐姆·厘米”。

在溫度一定的情況下，有公式R=ρl/s其中的ρ就是電阻率，l為材料的長度， S為面積。可以看出，材料的電阻大小與材料的長度成正比，而與其截面積成反比。

電阻率（resistivity）是用來表示各種物質電阻特性的物理量。

測試步驟：

1、測試溫度23±2℃，相對濕度65±5%，無外界電磁場干擾環境中進行。

2、測試時對試樣所加電壓為100V~500V的直流電壓，選擇電壓檔次。

3、將試樣倒入高壓電極內，使液面剛好和環電極下緣全部接觸為止。

4、將充分放電后的試樣和電極，按固體（液體）體積及表面電阻率測試儀要求接線。

外電極（高壓電極）接高固體（液體）體積及表面電阻率測試儀的高壓輸出端。

內電極（測量電極）接固體（液體）體積及表面電阻率測試儀的測量端。

中電極（環電極）接固體（液體）體積及表面電阻率測試儀的接地端。

5、儀器預熱30分鐘，穩定后調整儀器（調零），加上試驗1分鐘，讀取電阻指示值，然后放電1分鐘，再測試一次，以二次的算術平均值作為試驗樣品電阻指示值。
