環保噴砂房內部結構圖詳解

環保噴砂房內部結構圖詳解

在工業生產中，噴砂房作為一種用于對工件表面進行清理、除銹、強化等處理的重要設備，被廣泛應用于機械制造、船舶、汽車、航空航天等眾多領域。其內部結構的合理性和除塵系統的有效性，直接影響到噴砂作業的質量、效率以及工作環境的*全性和環保性。

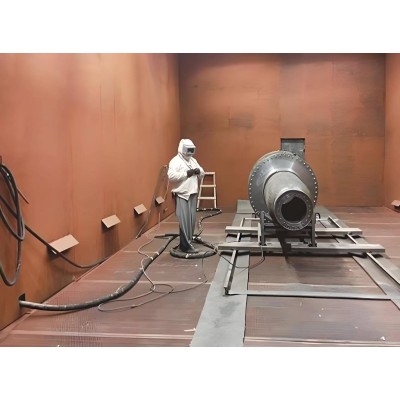

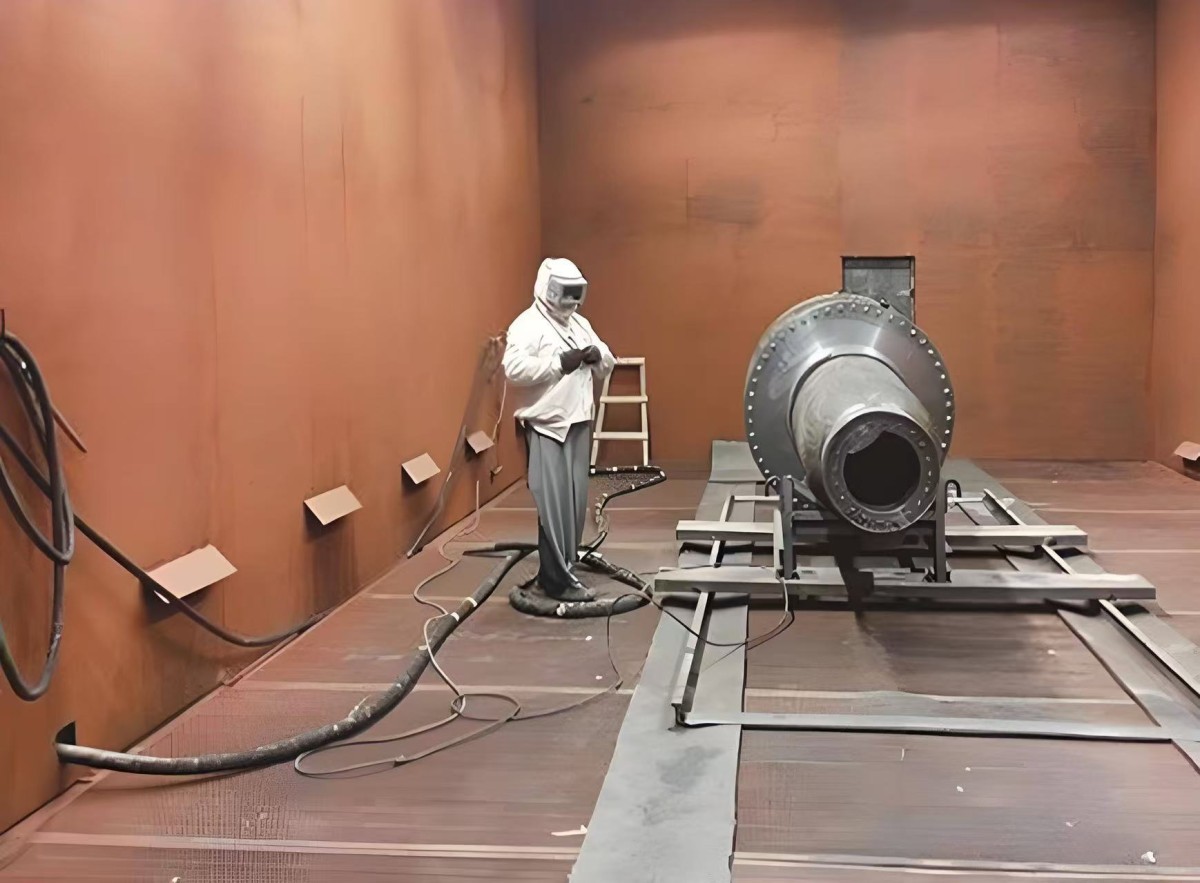

一、噴砂房內部結構詳解

（一）房體結構

1. 主體框架：噴砂房主體框架通常采用鋼結構，如型鋼焊接而成。常見的型鋼有工字鋼、槽鋼、方管等，這些型鋼具有較高的強度和穩定性，能夠承受噴砂過程中的沖擊力和振動。例如，在大型噴砂房中，會選用較大規格的工字鋼作為主要承重梁，以確保房體的堅固耐用。

2. 墻體與屋頂：墻體和屋頂一般采用彩鋼板或不銹鋼板制作。彩鋼板具有重量輕、安裝方便、成本低等優點，其內部通常填充有保溫隔音材料，如巖棉、泡沫等，既可以起到保溫隔音的作用，又能增強房體的結構強度。不銹鋼板則具有更好的耐腐蝕性和耐磨性，適用于對環境要求較高的噴砂作業場合。墻體和屋頂的連接處應采用密封膠或密封條進行密封，防止粉塵外泄。

3. 大門與觀察窗：噴砂房大門一般設置在便于工件進出的位置，常見的開啟方式有平開式、卷簾式和推拉式等。大門的尺寸應根據大工件的尺寸來確定，確*工件能夠順利進出。大門的密封性能也非常重要，可采用橡膠密封條或毛刷條進行密封。觀察窗安裝在大門或墻體上，方便操作人員觀察房內噴砂作業情況。觀察窗應采用高強度、耐沖擊的玻璃制作，并配備防護格柵，防止噴砂過程中玻璃被擊碎。

（二）噴砂工作區

1. 噴槍系統：噴槍是噴砂作業的核心工具，其性能直接影響噴砂效果。噴槍主要由槍體、噴嘴、氣閥、砂閥等部分組成。槍體一般采用鋁合金或不銹鋼材質，具有重量輕、耐腐蝕的特點。噴嘴是噴槍的關鍵部件，常用的噴嘴材料有碳化硼、陶瓷等，這些材料具有高硬度、高耐磨性的特點，能夠保證噴嘴在長時間噴砂作業中不易磨損。氣閥和砂閥用于控制壓縮空氣和磨料的流量，通過調節氣閥和砂閥的開度，可以實現不同的噴砂強度和速度。

2. 工件支撐與旋轉裝置：為了使工件能夠全*位地接受噴砂處理，噴砂房內通常設置有工件支撐與旋轉裝置。對于小型工件，可以采用固定的工作臺進行支撐；對于大型工件，則需要使用可移動的臺車或吊架進行支撐。旋轉裝置可以使工件在噴砂過程中進行旋轉，常見的旋轉裝置有電機驅動的旋轉平臺、滾輪式旋轉架等。通過工件的旋轉，可以確*工件表面各個部位都能得到均勻的噴砂處理。

（三）磨料回收與循環系統

1. 磨料收集裝置：噴砂過程中，磨料會散落到底部，需要及時進行收集。常見的磨料收集裝置有蜂窩式地板、格柵式地板和刮板輸送機等。蜂窩式地板由多個蜂窩狀的小斗組成，磨料落入小斗后，通過底部的管道輸送到回收系統；格柵式地板則是在地板上設置有格柵，磨料通過格柵落入下方的收集槽中；刮板輸送機則是通過刮板將散落的磨料刮送到輸送帶上，再由輸送帶將磨料輸送到回收系統。

2. 磨料提升機：磨料收集后，需要通過提升機將其提升到一定高度，以便進入后續的分離和循環系統。常見的磨料提升機有斗式提升機和螺旋提升機。斗式提升機通過料斗將磨料提升到高處，具有提升量大、效率高的特點；螺旋提升機則是通過螺旋葉片將磨料沿螺旋軸提升，結構簡單、占地面積小。

3. 磨料分離器：磨料在使用過程中會混入雜質和破碎的顆粒，需要通過分離器進行分離。常見的磨料分離器有重力分離器、旋風分離器和磁選分離器等。重力分離器利用磨料和雜質的重量差異，通過重力作用將雜質分離出來；旋風分離器則是利用離心力將磨料和雜質分離，適用于分離細小的雜質；磁選分離器主要用于分離含鐵的雜質，通過磁場的作用將含鐵雜質吸附出來。經過分離器分離后的干凈磨料可以重新進入噴砂系統進行循環使用。

（四）通風與照明系統

1. 通風系統：通風系統的主要作用是為噴砂房提供新鮮空氣，并排出噴砂過程中產生的粉塵和廢氣。通風系統通常由進風口、出風口、通風管道和風機組成。進風口設置在房體的頂部或側面，通過百葉窗或過濾器過濾外界空氣，防止灰塵和雜質進入噴砂房。出風口則連接到除塵系統，將含有粉塵的空氣排出。通風管道一般采用鍍鋅鋼板制作，具有耐腐蝕、密封性好的特點。風機的選擇應根據噴砂房的體積和通風量要求來確定，確保能夠提供足夠的通風動力。

2. 照明系統：照明系統為噴砂作業提供良好的光照條件，確*操作人員能夠清晰地觀察工件和噴砂情況。照明燈具應選用防爆型燈具，以防止在噴砂過程中產生的火花引發爆炸事故。燈具的安裝位置應合理分布，避免產生陰影。同時，燈具的防護等級應符合相關標準，防止粉塵和水汽進入燈具內部，影響其使用壽命。
