在印制電路板（PCB）制造過程中，銅面的拋光處理是一個關鍵環節。銅層作為導電材料，其表面質量直接影響電路板的性能和可靠性。拋光過程中，銅面容易因機械摩擦或化學作用而受損，因此需要一種有效的保護材料。硅溶膠因其獨特的物理化學性質，成為銅面保護的重要選擇之一。

1.硅溶膠的基本特性

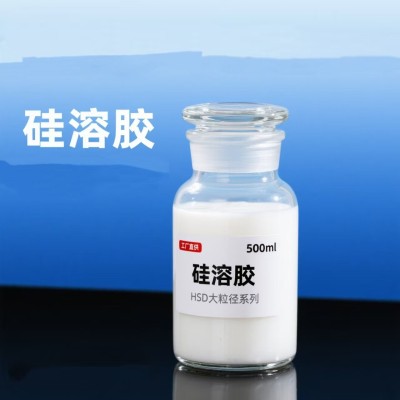

硅溶膠是由納米級二氧化硅顆粒分散在水中形成的膠體溶液。其顆粒尺寸通常在5至100納米之間，具有較大的比表面積和較高的表面活性。硅溶膠的穩定性較好，可通過調節pH值或添加穩定劑來控制其凝膠時間。在PCB拋光中，硅溶膠能夠形成一層均勻的保護膜，有效隔離銅面與外界環境的接觸。

2.硅溶膠在銅面保護中的作用機制

硅溶膠的保護作用主要通過以下方式實現：

（1）物理隔離：硅溶膠在銅表面形成致密的薄膜，減少拋光過程中機械摩擦對銅面的直接損傷。

（2）化學穩定性：二氧化硅本身化學性質穩定，不易與銅發生反應，可避免銅面氧化或腐蝕。

（3）填充作用：硅溶膠的納米顆粒能夠填充銅面的微觀凹陷，使表面更加平整，有利于后續工藝的進行。

3.硅溶膠的需求特點

對銅面保護材料的需求具有以下特點：

（1）高效性：生產節奏快，要求保護材料能夠快速成膜且易于去除。

（2）環保性：當地對工業生產的環保要求較高，硅溶膠因其無毒、可降解的特性受到青睞。

（3）成本控制：在保證性能的前提下，企業對材料價格較為敏感，硅溶膠的性價比優勢明顯。

4.硅溶膠的制備與選用

用于PCB銅面保護的硅溶膠通常需要滿足以下條件：

（1）純度要求：金屬雜質含量需控制在ppm級別，避免影響電路性能。

（2）粒徑分布：顆粒大小均勻，以確保成膜的致密性。

（3）粘度適中：便于涂布且不會影響拋光操作的進行。

5.實際應用中的注意事項

在使用硅溶膠進行銅面保護時，需注意以下問題：

（1）涂布方式：可采用噴涂、浸漬或旋涂等方法，需根據PCB的尺寸和結構選擇合適的方式。

（2）干燥條件：溫度和時間需嚴格控制，避免保護膜出現裂紋或氣泡。

（3）去除方法：拋光完成后，通常用堿性溶液或去離子水即可清除硅溶膠膜，操作簡便。

6.硅溶膠與其他保護材料的對比

與傳統的蠟類或樹脂類保護材料相比，硅溶膠具有以下優勢：

（1）更薄的膜厚：納米級顆粒可實現微米級以下的保護膜，減少材料浪費。

（2）更好的耐溫性：可適應PCB加工中的高溫環境。

（3）更低的污染風險：不會殘留有機物質，對后續工藝干擾小。
