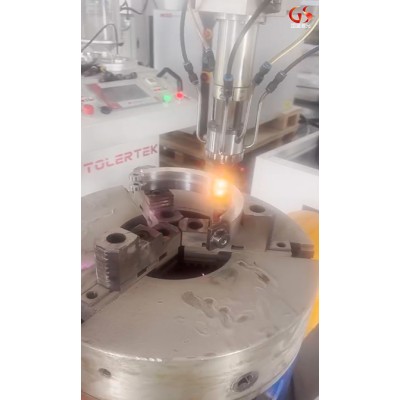

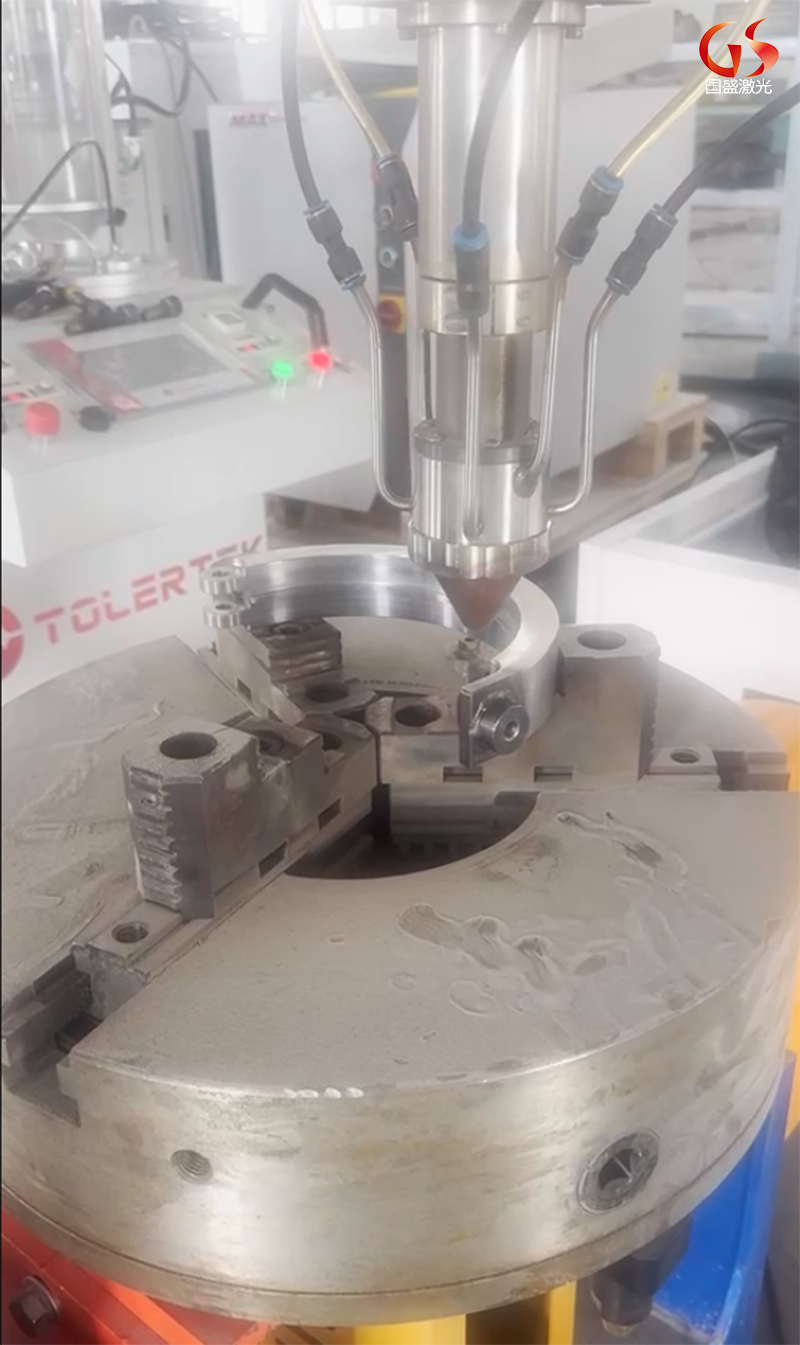

軸瓦作為機械設(shè)備中傳遞載荷、減少摩擦的關(guān)鍵部件，長期運行后易因磨損、疲勞剝落等問題失效。傳統(tǒng)更換新軸瓦的方式成本高、周期長，而激光淬火修復(fù)加工技術(shù)憑借高精度、低損傷、高效節(jié)能的優(yōu)勢，成為軸瓦修復(fù)領(lǐng)域的主流解決方案。

　　一、軸瓦激光修復(fù)加工核心優(yōu)勢：為何選擇激光淬火修復(fù)?

　　相比傳統(tǒng)修復(fù)技術(shù)(如電弧堆焊、電鍍、火焰淬火)，軸瓦激光淬火修復(fù)具有顯著優(yōu)勢：

　　1、熱影響區(qū)小，變形量極低：激光加熱集中在表面 0.1-1.5mm 區(qū)域，基材內(nèi)部溫度變化小，軸瓦整體變形量可控制在 0.005mm 以內(nèi)，避免傳統(tǒng)火焰淬火導(dǎo)致的軸瓦翹曲;

　　2、硬度均勻，耐磨性強：淬火層組織細小均勻，硬度偏差≤HV30，且表面形成壓應(yīng)力層(應(yīng)力值可達 200-500MPa)，有效抑制疲勞裂紋擴展，使用壽命較新軸瓦延長 1.5-2 倍;

　　3、綠色環(huán)保，無二次污染：加工過程無需使用焊絲、電鍍液等耗材，無油煙、廢水排放，符合環(huán)保要求;

　　4、柔性化程度高，適配復(fù)雜形狀：通過數(shù)控系統(tǒng)可實現(xiàn)任意軌跡的激光掃描，適用于帶油槽、異形結(jié)構(gòu)的軸瓦修復(fù)，解決傳統(tǒng)技術(shù)難以覆蓋的復(fù)雜區(qū)域問題;

　　5、成本低，周期短：修復(fù)成本僅為更換新軸瓦的 30%-50%，且加工周期(含檢測、修復(fù)、驗收)通常為 1-3 天，遠短于采購新件的 1-2 周周期，大幅減少設(shè)備停機時間。

　　二、軸瓦激光淬火修復(fù)加工適用場景與局限性

　　1. 適用場景

　　磨損修復(fù)：針對軸瓦內(nèi)表面因長期摩擦導(dǎo)致的均勻磨損(磨損量≤1.5mm)，如電機軸瓦、汽輪機軸瓦、機床主軸軸瓦等;

　　局部缺陷修復(fù)：修復(fù)軸瓦表面的劃痕、凹坑、輕微剝落(缺陷深度≤1mm)，無需整體更換;

　　預(yù)防性強化：對新軸瓦或輕度磨損軸瓦進行激光淬火，提前提升表面硬度，延長使用壽命(尤其適用于高載荷、高速運轉(zhuǎn)的軸瓦)。

　　2. 局限性

　　修復(fù)深度有限：激光淬火層深度通常不超過 1.5mm，若軸瓦磨損深度超過 2mm，需先通過堆焊填補，再進行激光淬火;

　　材質(zhì)適配性：對高碳高鉻鋼等易開裂材質(zhì)的軸瓦，需嚴格控制加熱速度和冷卻速度，增加工藝復(fù)雜度;

　　設(shè)備成本較高：激光淬火設(shè)備(尤其是高功率光纖激光設(shè)備)初期投入較大，適合批量修復(fù)或高價值軸瓦的修復(fù)場景。

　　實際應(yīng)用注意事項

　　參數(shù)匹配是關(guān)鍵：不同材質(zhì)軸瓦需針對性調(diào)整激光參數(shù)(如錫基巴氏合金需低功率、快掃描，銅合金需高功率、慢掃描)，建議首次修復(fù)前進行小樣試驗，驗證硬度和變形量;

　　避免重復(fù)淬火：同一區(qū)域重復(fù)淬火易導(dǎo)致組織粗大、內(nèi)應(yīng)力疊加，若修復(fù)效果不達標(biāo)，需先去除原淬火層(通過打磨)，再重新加工;

　　后續(xù)使用維護：修復(fù)后的軸瓦在裝機前需進行潤滑脂涂抹，運行初期避免超負荷運轉(zhuǎn)(建議負荷控制在額定負荷的 70% 以內(nèi)，運行 100 小時后再逐步提升)，延長使用壽命;

　　選擇專業(yè)服務(wù)商：激光淬火對設(shè)備精度和操作人員技術(shù)要求較高，建議選擇具備 ISO9001 認證、擁有 5 年以上軸瓦修復(fù)經(jīng)驗的服務(wù)商，避免因工藝不規(guī)范導(dǎo)致修復(fù)失敗。

　　三、總結(jié)

　　軸瓦激光淬火修復(fù)加工技術(shù)通過 “精準加熱 - 快速冷卻 - 微熔修復(fù)” 的核心原理，實現(xiàn)了軸瓦的高效修復(fù)與性能強化，相比傳統(tǒng)方式具有變形小、耐磨性強、成本低等優(yōu)勢，已廣泛應(yīng)用于電力、機床、冶金、船舶等領(lǐng)域的軸瓦維護。在實際應(yīng)用中，需通過嚴格的前期檢測、參數(shù)優(yōu)化和后處理，確保修復(fù)效果達標(biāo)，同時結(jié)合后續(xù)維護，延長軸瓦的使用壽命，為企業(yè)降低設(shè)備運維成本、減少停機損失提供有力支持。
