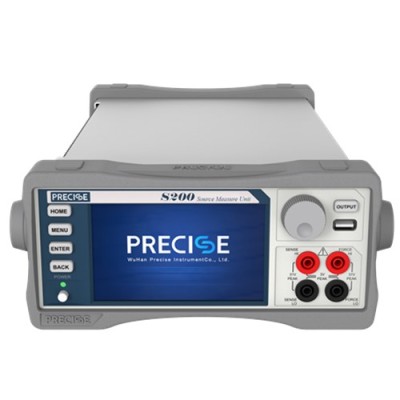

半導體芯片測試設備IV曲線掃描儀器

普賽斯數字源表集電壓源、電流源、電壓表、電流表、電子負載功能于一體，支持四象限工作、微弱電流10pA輸出測量、3500V高壓下nA級測量、1000A脈沖大電流輸出，全系列產品豐富，新推出更高精度、更大直流的SXXB系列高精度數字源表，相比于傳統S系列源表，準確度提升至±0.03%，直流電流升級至3A，可為半導體行業提供更加精準、穩定的測試方案；半導體芯片測試設備IV曲線掃描儀器認準普賽斯儀表.

產品特點
5寸800*480觸摸顯示屏，全圖形化操作

內置強大的功能軟件，加速用戶完成測試，如LIV、PIV

源及測量的準確度為0.03%

四象限工作（源和肼），源及測量范圍：高至300V，低至3pA

豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描

支持USB存儲，一鍵導出測試報告

支持多種通訊方式，RS-232、GPIB及以太網

技術參數

Z大輸出功率：30W，4象限源或肼模式；

源限度：電壓源：±10V（≤3A量程），±30V（≤1A量程），±300V（≤100mA量程）；

電流源：±3.15A（≤10V量程），±1.05A（≤30V量程），±105mA（≤300V量程）；

過量程： 105%量程，源和測量；

穩定負載電容：<22nF；

寬帶噪聲(20MHz)：2mV RMS（典型值），<20mV  Vp-p（典型值）；

線纜保護電壓：輸出阻抗30KΩ，輸出電壓偏移<80uV；

Z大采樣速率：1000 S/s；

觸發：支持IO觸發輸入及輸出，觸發極性可配置；

輸出接口：前后面板香蕉頭插座輸出，同一時刻只能用前或者后面板接口；

通信口：RS-232、GPIB、以太網；

電源：AC 100~240V   50/60Hz；

工作環境：25±10℃；

尺寸：106mm高 × 255mm寬 × 425mm長；

S系列源表應用

分立器件特性測試：電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SiC、GaN等器件；
能量與效率特性測試：LED/AMOLED、太陽能、電池、DC/DC轉換器；
傳感器特性測試：電阻率、霍爾效應等；
有機材料特性測試：電子墨水、印刷電子技術等；
納米材料特性測試：石墨烯、納米線等；
激光器特性測試：窄脈沖LIV測試系統；
功率器件：靜態測試系統；
電流傳感器：動靜態參數測試系統；

選擇普賽斯儀表的理由

武漢普賽斯是國內最早生產源表的廠家，產品系列豐富：產品覆蓋不同的電壓、電流范圍，產已經過了市場的考驗、市面有近500臺源表在使用；

普賽斯儀表特色：高電流、高電壓測試，3500V電壓下可測量pA級漏電流，1000A脈沖電流源15us的超快上升沿。更多有關半導體芯片測試設備IV曲線掃描儀器信息找普賽斯儀表專員為您解答，詳詢一八一四零六六三四七六；
