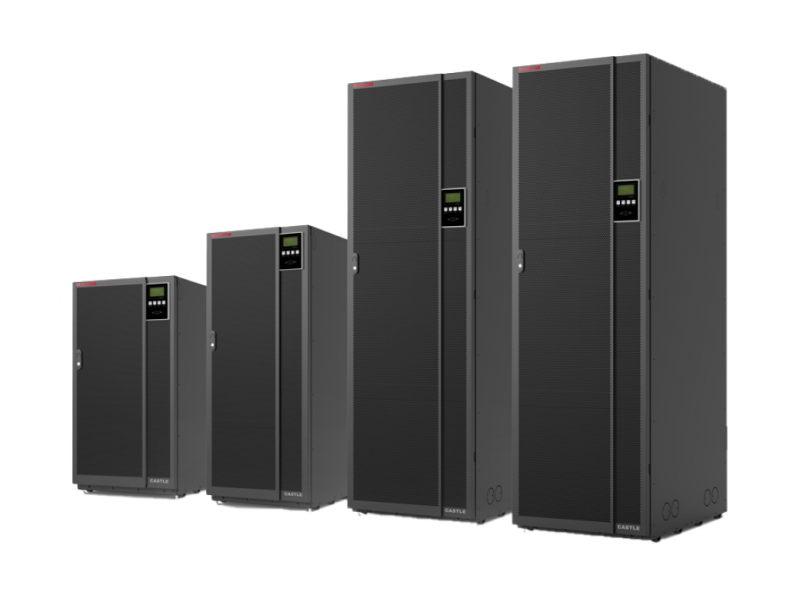

西安山特城堡3C3 EX 30KS/30kva/24kw不間斷電源應用

山特電子西安供應商山特城堡3C3 EX 30KS/30kva/24kw采用了雙轉換結構，是三相高頻在線式UPS。本產品適用于中小型數據中心、網絡管理中心、企業服務器機房、電壓瞬時跌落或減幅震蕩，高壓脈沖、電壓波動、浪涌電壓、諧波失真、頻率波動等狀況可提供良好的解決方案，為用戶的負載提供安全可靠的電源保障。

1.山特城堡3C3 EX 30KS/30kva/24kw產品特性:

  山特城堡3C3 EX 30KS/30kva/24kw系列UPS每一相由一個單獨的PFC電路把交流轉換成直流再經過逆變（Inverter）將直流轉換成交流輸出。同時，提供一塊單獨的控制器，對 PFC電路進行的實時控制和數據采集，以使整個系統更協調的運行/更及時的把系統狀態反饋給用戶。同時，通過對電池充電方式的控制，有效地延長了電池的使用壽命。雙市電的輸入結構提高了整個系統的可靠性。3C3 EX系列產品還增加了系統的防護等級，使產品可以在灰塵較大的工業環境下穩定運行。

2.優秀的工業環境防護性能：

  標配下可以達到IP21的防護等級（防止大于12mm的固體物體侵入，防止垂直滴下的水滴侵入）。為了更高的防塵要求，可選配防塵組件，提高工業環境下的用戶防塵等級，保證UPS設備在惡劣的環境下安全的運行。

3.N+X并機冗余（支持并機共電池）

  機器內置并機功能，不需要增加外部附件，就可實現8臺UPS的并聯，方便用戶進行低成本的系統擴容。N代表負載所需的最少的UPS數，X代表冗余的UPS數，X越大表示系統的可靠度就會越高。

采用了先進的控制策略，在并機冗余工作狀態下，系統可以共用一組電池，大大節省了用戶的投資費用。

4.電池充放電的智能化管理

  先進的智能化充電方式透過CPU的控制，UPS的充電器可以依據不同的環境條 件，修正充電參數，提供化的電池充電方式。設計了多各充電方式，根據電池的類型，電池節數和電池的使用狀態選擇的充電方式?？茖W 的充電方式，使的電池的使用壽命得到了延長。并且可以加配充電單元，使多組電池的回充電時間也大為縮短。

5.正面操作和正面維護功能

  充分考慮了用戶空間的有效利用率;模塊化設計和正面維護，極大的縮短了機器的故障修復時間，提高了UPS的可用性。

6.高保障的雙市電輸入功能

  根據現場實際用電狀況采用雙市電輸入或單市電輸入，使用戶的電力供應得到更安全的保障。

7.豐富的遠程監控手段

  提供RS232/RS485、智能插槽（Intelligent Slot）等監控通訊接口，可以加載山特公司的CMC卡，WebPower卡來實現遠程管理和監控功能，還提供了AS400卡來對外提供干接點接口，方便了客戶對各種不同監控需求的靈活選擇。

8.高性能的DSP處理器

全數字化的Ti高性能DSP控制技術，使數據處理精確迅速，輸出性能將更加優異，可靠性更加提高。

9.優異的電氣性能

  整機效率高達93％;提供ECO模式，使效率高達98％以上，降低了UPS的電力損耗。

應對中國電網要求設計，提供較寬的輸入電壓范圍210VAC~475VAC。能適用惡劣的電網環境。優異輸入頻率范圍使UPS能適應發電機等不同供電設備。

IGBT調頻智能整流逆變技術，輸入功率因數高達0.99，輸入電流諧波低到3％;輸出電壓電流性能更加優異。

強大的過載能力：的負載可正常運行10分鐘的負載可正常運行1分鐘。并具有輸出短路保護能力。

10.更靈活的電池配置

   山特城堡3C3 EX 30KS/30kva/24kw系列UPS可通過修改參數設定，彈性調整需配置的每組蓄電池節數（32節、30節、或28節）。通過此功能，可在UPS使用過程中，對蓄電池組中少量損壞的電池進行剔除，從而有效解決困個別電池損壞而可能造成對整組蓄電池壽命的影響問題。

山特城堡3C3 EX 30KS/30kva/24kva規格參數表：

型號15KS-ISO20KS-ISO30KS-ISO40KS-ISO60KS-ISO80KS-ISO100KS-ISO

功率等級kVA152030406080100

kW13.5182736547290

拓撲結構雙變換在線式，IGBT

UPS整流輸入

拓撲結構IGBT，PWM調制技術

額定電壓380Vac/220Vac

電壓范圍-50% ~ 20%，視負載量變化

功率因數0.99

THD (i)<5%

頻率50/60Hz自適應

頻率范圍42 - 72 Hz

UPS輸出

輸出隔離變壓器標配

功率因數0.9

電壓380Vac/220Vac +/-1%

過載能力125%，10min；150%，1min

THDV線性載<2%

頻率50/60Hz

負載不平衡98%

峰值因素3：1

旁路

靜態旁路標配

旁路電壓380Vac(+/-15%)可選

維修旁路標準

電池

電池類型VRLA - 密封式閥控鉛酸蓄電池，鋰電池

后備時間依電池組容量和工作條件而定

電池電壓默認432VDC默認480VDC

充電時間8小時達到滿容量90%

通訊監控

標配通訊接口RS - 232，Mini-Slot通訊插槽

通訊附件（可選）Modbus/Ethernet 卡；AS/400 卡(標配)；NMC卡

操作環境

工作溫度0 ~ 40oC

儲存溫度-25 ~ 55oC

相對濕度5% ~ 95%，無凝露

海拔高度小于1000米，無降額

認證

EMC標準IEC61000-4

EMI標準EN5550022/EN55024

質量標準ISO 90001:2000，ISO 14001:1996

認證TLC - 泰爾認證

物理信息

尺寸 (WxDxH) mm500 x 713 x 960500 x 713 x 1230600 x 803 x 1876

凈重 (Kg)205242280532575532

注：1. 對電池配置細節，請咨詢山特相應銷售人員； 2.基于產品持續優化，規格參數可能不定期更新，若有疑問，請咨詢山特銷售人員。
