1 產品概述

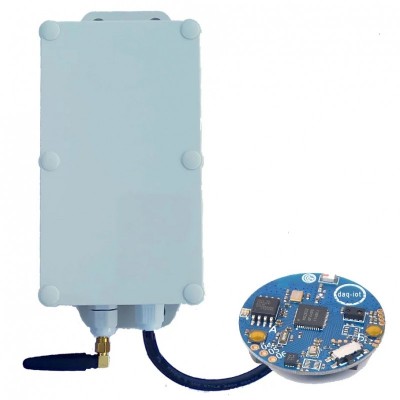

SC-LP-VIB微功耗無線振動傳感器針對大型電動機、發電風機、水泵、振動篩等設備進行振動監測采集及異常振動報警的一款產品。

本產品可以設定時間間隔進行振動數據采集，并將數據上傳到服務器，用戶可通過手機電腦查看數據。終端內置長壽命鋰電池，支持采NB-IOT/LoRa通信方式，能夠克服現場特殊環境導致的無線通信遮擋，大大簡化現場部署時間和降低施工費用。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務！！！( =^_^= )

本產品，現場只需普通工人安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶***的云平臺。

免費提供物聯網方案咨詢服務！

  3 產品特性

3.1 振動采集特性

振動測量范圍：0-16000mg

靈敏度：上次測量值的 10%（***小值取 100mg）

傳感器類型：***MEMS傳感器

采集頻率：1~60秒

喚醒模式：間隔喚醒

發送方式：采集的振動加速度變化量超過10%發送；按設定間隔定時強制發送當前采集值

3.2 電氣特性

供電方式：3.6V 長壽命鋰電池供電（不可充電）

    電池容量：19000mAh

工作功耗：電流小于200mA

待機電流：小于5uA

天線：內置FPC柔性天線

3.3 結構特性

主體尺寸：120×70×48mm

材質：ABS 阻燃，防水塑殼

主體防護等級：IP68

主體安裝方式：粘貼或螺釘緊固或捆扎安裝

3.4 工作環境

環境溫度-25°C～75°C，濕度0～95%（非冷凝）

4  產品核心優勢

v  安裝簡單，快速部署，助力物聯網項目快速落地

v  提供原始照片，方便核對校驗

v  非侵入式采集，不影響設備正常工作

5 平臺對接

可通過物聯網平臺進行對接。

5.1 平臺數據示例

{"serviceId":"UpdataToDev","serviceData":"{"VoltageCur":372,"TmpWidth":10,"TimePeriod":29,"MinCntSet":6,"IntData3":271,"IntData2":959,"IntData1":21,"InfoId":1,"ICCID":"1119205006447355","Extend2":9,"Extend1":17}"}

5.2 參數說明

上報數據，內容包含：messageID，溫度偏差，溫度采集周期，強制發送時間， 有效參數(溫度值)3 個，電池電壓值，信號強度，數據發送次數，ICCID

InfoId，上報數據固定為 1(0x01)，1.2.1-1.2.4 范圍均為 001-255 1.2.2 TmpWidth，用于設置溫度回差，單位 0.1 度，比如設置 5 為 0.5 度，溫度變 化超過 0.5 度上報數據

 TimePeriod，采集周期，采集周期的范圍可設 1-255s，默認 10s，每隔固定 T 采集一次

MinCntSet，強制上傳時間，單位 5min，默認 48 即 48*5=240min=4 小時（有 一定誤差） IntData1-3，溫度信息，帶符號 16 位，帶 1 位小數，比如 256 代表 25.6 度 1.2.6 VoltageCur，電池電壓值，帶符號 16 位，帶 2 位小數，比如 367 代表 3.67v 1.2.7 Extend1，擴展信息 1，無符號 16 位，用于顯示 CSQ 信號值，范圍 0-31，99 代表未知RSSI=CSQ*2-113，CSQ 值越大信號越好，99 代表無法獲取或其他故障

Extend2，擴展信息 2，無符號 16 位，用于顯示傳感器上電后的累積上報次 數

ICCID，物聯網卡號，字符型 16 字節，ICCID 共計 20 位，前 4 位固定為國別 標識 8986 去除后的后面 16 位數值，實際物聯卡打碼號碼為倒數***位開始的 12 位，主要用于客戶后期充值使用，方便獲知充值卡號

NB 振動溫度傳感器有 3 個有效參數：

IntData1，振動加速度峰峰值（0-16000mg）；IntData2， 加速度測量值；IntData3,溫度值（-50.0~180.0 度，-9999 代表傳感器故障）。

6 注意事項

(1)     本產品出廠默認內置物聯網SIM卡，首年免流量費，次年起每臺設備收取流量費10~20元，含免費技術支持服務。
