1 產品概述

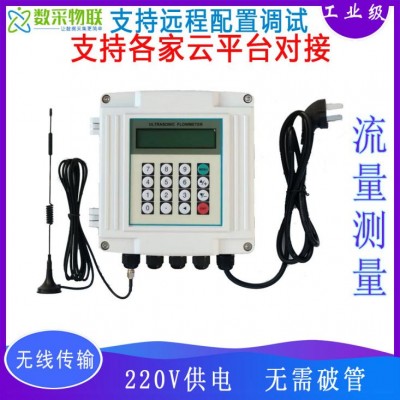

DAQ-GP-UF4G無線外夾式超聲波流量計是上海數采物聯網科技有限公司推出的一款基于4G無線傳輸，交流/直流寬電壓供電的通用型超聲波流量計熱量表，可采集管道中的瞬時流量、瞬時熱流量等。外夾式超聲波流量計與傳統流量計相比，具有安裝方便快捷，無需斷管停流，真正實現無損在線安裝的優點。

無線外夾式超聲波流量計熱量表支持采用4G /WiFi/LoRa通信方式，可大大簡化現場部署 時間和降低施工費用。***應用于供熱供暖行業、水務供水、熱量計量收費、水處理行業、燃料油輕質油、化工等行業。

2 訂貨規格與選型

3 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務！！！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶***的云平臺。

免費提供物聯網方案咨詢服務！

4 產品特性參數

4.1 采集特性

l 測量范圍：DN15~6000(管徑)

l 測量介質：水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體

l 精度：±1%

l 顯示：2x20字符型液晶顯示器

4.2 電氣特性

l 供電方式：9-36V  直流供電/220V 交流供電

l 工作功耗：1~2W

4.3 通信特性

l 無線傳輸方式：GPRS/NB-IOT/LoRa/WiFi

l 通信協議：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他協議

l 數據轉發：任意公網服務器

l 服務器中心數量：***多可支持同時向7個云服務器同時上報數據。

l 心跳包：支持自定義心跳包，可設置為信號強度。

l 注冊包：支持自定義注冊包，可設置為IMEI碼。

l 定位：支持LBS基站定位，方便查詢設備位置。

l 信號輸出：

1路4~20mA電流輸出，阻抗0~1K

1路0CT脈沖輸出(脈沖寬度默認200ms)

1路繼電器輸出

4.4 結構特性

超聲波流量計=主機+超聲波傳感器

超聲波熱量表=主機+超聲波傳感器+溫度傳感器

l 天線類型：外置吸盤式天線

l 材質：***鋁合金外殼

l 主體防護等級：IP65

l 傳感器防護等級：IP68

l 主體安裝方式：壁掛安裝

4.5 工作環境

l 溫度

主機:-20°C~+60°C;流量傳感器:-30°C~+160°C

l 濕度

主機: 85% RH;流量傳感器: 可浸水工作，水深<2m (注: 傳感器灌膠后)

5 產品核心***

v 安裝簡單靈活，快速部署，傳感器可采用管段、插入或外夾形式安裝

v 探頭吸附在管道外壁，無需端管斷流

v 支持自定義注冊包和心跳包，方便平臺區分設備。

v 支持任意物聯網云平臺和組態軟件，提供數據協議對接

v 支持阿里云、百度天工、OneNet、騰訊云等主流云平臺

v 非侵入式采集，不影響設備正常工作

v 支持遠程配置參數，FOTA 遠程升級，限度減少現場施工維護的人員***

6 數據上報通信協議

6.1 協議解析說明

UDP/TCP/MQTT/HTTP等多種推送方式，用戶接收數據需提供云端服務器公網IP地址和端口號。

JSON 格式數據報文示例：

{

    "deviceId":123456789,//設備序列號

    "flow":11.1,//瞬時流量，單位：m?/h

    "heatFlow":12.21,//瞬時熱流量，單位：GJ/h

    "fluidSpeed":11.1,//流體速度，單位：m/s

    "fluidSoundSpeed":11.1,//測量流體聲速，單位：m/s

    "positiveFlow":11.1,//正累積流量，單位：m?

    "negativeFlow":11.1,//負累積流量，單位：m?

    "positiveHeat":11.1,//正累積熱量，單位：GJ

    "negativeHeat":11.1,//負累積熱量，單位：GJ

    "netFlow":11.1,//凈累積流量，單位：m?

    "netHeat":11.1,//凈累積熱量，單位：GJ"

    "supplyTemp":11.1,//供水溫度，單位：℃

    "returnTemp":11.1//回水溫度，單位：℃

}

6.2 協議接收測試

可采用網絡調試助手NetAssist進行接收測試。

6.3 協議定制

如需定制其他通信協議，可聯系業務人員溝通。

7 平臺對接

7.1 默認平臺

產品出廠默認連接我司***開放工業物聯網平臺，平臺界面如下：

                                                                           電腦端瀏覽器界面

                                                                                                                手機端微信訪問界面

7.2 用戶***平臺

以阿里云平臺對接為例，用戶在阿里云物聯網平臺創建產品和添加設備后，用戶需提供一個三元組：{ProductKey , DeviceName , DeviceSecret }和要發布的MQTT主題。

例如三元組的值分別為：

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

以OneNet平臺對接為例，用戶在中移動OneNet平臺創建產品和添加設備后，用戶需提供產品ID和和設備注冊碼。

例如：

ID：332590

注冊碼：DGRUa7Vr9KYGunwJ

8 應用案例

                                                                                   安裝效果圖
