污物收集管道詳細描述

 污物管道智能收集系統主要由投入門、輸送管道、減速緩沖管道、自動閘門、被服輸送設備、垃圾輸送設備、垃圾收集貯存設備、排風設備、清洗設備、智能控制箱等組成。

構成：污物投入站

污物投入站體系設于每樓層，外部設有投入門，每層選用聯控回歸方法，預設緩沖口，不讓管內廢物彈出；投入門啟閉方法選用垂直主動升降式，投入門內設連鎖設備，同一時間作業時，只允許單一投入口打開。

   廢物投入門連鎖控制機組

   每層投入門上方設有電路控制，控制以下功用——

   正常運用：當同一時間作業時，只允許單一投入口翻開。

   清洗管道時段：其它投入門無法翻開，并顯現運用中。

   故障修理時段：其它投入門無法翻開，并顯現不行投入。

   廢物緊縮機排出時段：其它投入門無法翻開，并顯現不可投入。

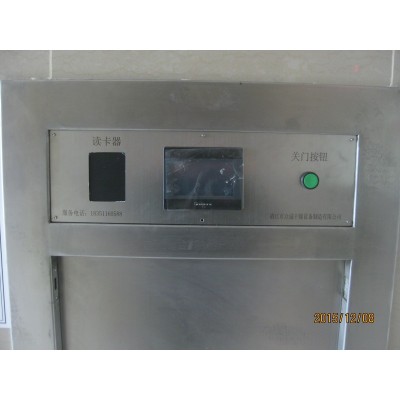

   燈號：采用亞克力色彩燈罩及按鈕，內附LED燈（也可觸摸屏顯示），顯現以下功用：

   1.綠燈亮：投入門可開啟運行，顯現“可投入”。

   2.紅燈亮：投入門已打開，別的樓層不能打開啟用，指示牌顯現“運用中”。

   3.黃燈亮：設備處于滿位或故障中，整體投入門都無法打開，指示牌顯現“不行投入”。

   4.開門按鈕：欲打開投入時，須先按此鈕方可開門投入廢物，指示牌顯現“開門按鈕”。

   5.關門按鈕：廢物投入結束時，需按此按鈕方可封閉投入門，指示牌顯現“關門按鈕”。

   6.門鎖：每層投入門外部設有電控鎖，鑰匙通用。

   污物垂直運送管道

     選用分段制作然后組裝的方法，每段的縱向接縫選用直縫焊，整體磨平，段與段的接合運用套接，延伸口下端用法蘭接合，整體管內插接接合處均須施打硅膠，不讓管內污水外溢。

   管道的參數為：直徑600mm，原料SUS304，厚度1.5mm

   廢物垂直管樓板支撐架

   以50mm×50mm×5mm角鋼制作管道支撐架并固定于混凝土板或梁上，另以SUS304 30mm×30mm×3mm角鋼于筆直管道兩邊連續焊接制作固定件，然后選用連續焊接將筆直管道固定件與管道支撐架銜接。

   主動滅火體系

   1.眾誠干燥公司為客戶設計開發了滅火主動閘門， 設備位于管道結尾樓層，固定于樓板上，當管道內煙感器偵測到煙霧時，閘門主動封閉以隔離焰火。參數為：原料SUS304，時效2小時，門框厚度3.0mm，門板厚度3.0mm，主動機件為感應式，電機馬達傳動。

   2.煙感器

   選用JTY-GM-FS3017式煙感報警器，裝于管道體系頂部，固定于管道里面，感應到濃煙時通知發動滅火體系。

   3.排煙電扇

   裝于管道體系頂部，固定于通風管道內，當煙感器感應到濃煙時各樓層投入口升降門主動封閉后排煙電扇開始作業。

   4.噴灑頭

   裝于管道體系頂部，當煙感器檢測到濃煙時噴灑頭發動，開始噴淋，熄滅管道內延伸火勢并給管道到達降溫作用。

減速緩沖彎管

   在管道底層規劃有減速?gòu)澒埽上陆滴畚锵聣嬎俣纫园踩珜U物送入底層廢物壓縮貯存設備內。減速?gòu)澒芡獠颗惨粚酉裟z墊，減少?gòu)U物投下時發生的噪音。

   垂直管沖刷設備

   此設備位于管道上方，利用馬達及減速機驅動升降，升降頂部設毛刷與管壁內緣觸摸，并于垂直管上下清洗區設限位開關，上方加設清洗藥劑貯存箱，清洗時主動噴藥。

   有關參數為：升降馬達0.75kW以上，380V，50Hz，水源供應≥0.5kgf/cm2，除臭設備為改進廢物發生之臭味，于廢物投入時即主動噴灑除臭液。

 清洗機機電控制箱

   控制箱設備于設有沖刷設備的樓層，箱體設置于離地墻壁上，為沖刷設備供給電源，功能指示如下：

   電源指示燈；

   清洗機運用指示燈；

   升降下移按鈕；

   升降上移按鈕；

   升降越位警示；

   鋼索松脫警示；

   開降主動切換鈕。

  房頂抽風機組

   機組設置于通風管道樓層內，參數如下：

   風量：100m3/h以上；動力：0.75kW，380V，50Hz。

污物收集貯存設備

 選用眾誠8m3旋轉式污物壓縮貯存設備，由設備本體、驅動設備、出料口、除臭消毒設備、電器控制盤、滲濾液搜集槽等構成。尺寸為：長4285mm×寬2000mm×高2970mm。

具體詳細資料請搜索—眾誠干燥！
