神龍架建筑機電管線抗震支架/神龍架抗震支架深化設計/神龍架建筑機電工程抗震設計規范 GB 50981-2014 建筑機電工程抗震設計規范 標準摘錄

1.0.4 抗震設防烈度為 6 度及 6 度以上地區的建筑機電工程必須進行抗震設計。

4.1.2 需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65者，當其采用吊架固定時，應按本規范第8章的要求設置抗震支撐。室內自動噴水滅火系統和氣體滅火系統等消防系統還應按相關施工及驗收規范的要求設置防晃支架，其管道設置抗震支架與防晃支架重合處，可只設抗震支撐。

5.1.3 矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.70m的風道可采用抗震支吊架，風道抗震 支吊架的設置和設計應符合本規范第8章的要求。

5.1.4 防排煙風道、事故通風風道及相關設備應采用抗震支吊架。

7.1.2 對于內徑不小于 60mm 的電氣配管及重力不小于 150N/m 的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。

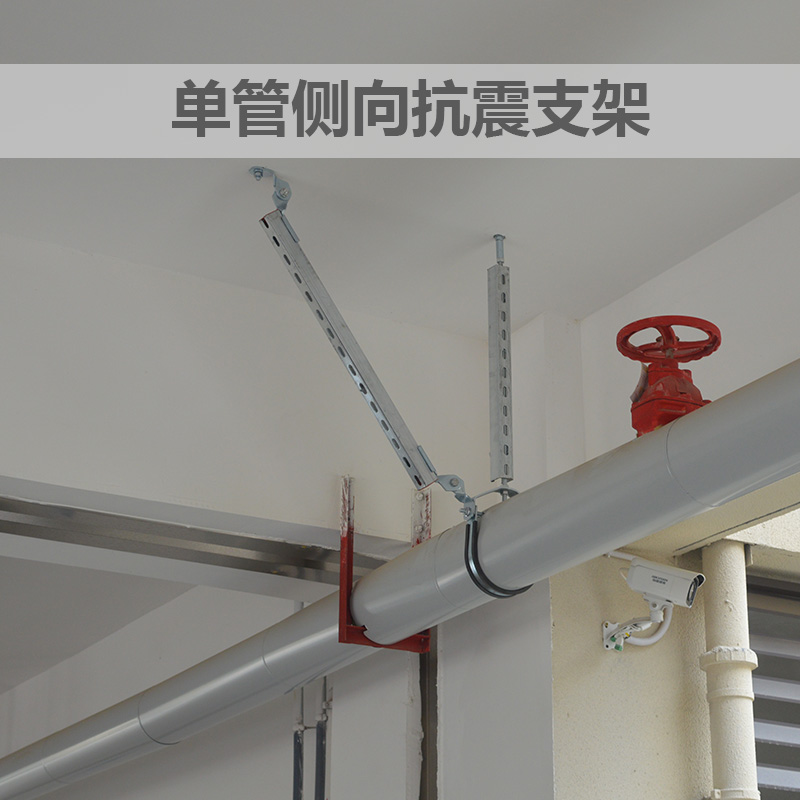

（神龍架單管側向抗震支架-神龍架建筑機電管線抗震支架）

神龍架建筑機電抗震支吊架-神龍架機電管線抗震支架-神龍架抗震支吊架設置原則：每段水平直管道應在兩端設置側向抗震支吊架。當兩個側向抗震支吊架間距超過大設計間距時，應在中間增設側向抗震支吊架。每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架距離超過大設計間距時，應按要求間距依次增設縱向抗震支吊架。剛性連接的水平管道，兩個相鄰的加固點間允許縱向偏移，水管及電線套管不得超過大側向支吊架間距的1/16，風管、電纜梯架、電纜托盤和電纜線槽不得超過其寬度的兩倍。水平管線在轉彎處0.6m 范圍內設置側向抗震支吊架。

（神龍架機電管線抗震支架-神龍架組合管道抗震支架）

當水平管線通過垂直管線與地面設備連接時，管線與設備之間應采用柔性連接，水平管線距垂直管線600mm 范圍內設置側向支撐，垂直管線底部距地面超過150mm 應設置抗震支撐。所有抗震支吊架必須和結構主體可靠連接，當管線穿越建筑沉降縫時應考慮沉降位移。水平管道在安裝柔性補償器及伸縮節的兩端必須設置側向及縱向抗震支吊架。側向、縱向抗震支吊架其斜撐安裝垂直角度宜為45o，且不得小于30o。沿墻敷設管線當設有入墻的托架且管卡能緊固管道四周時，可將其作為一個側向抗震支撐。
