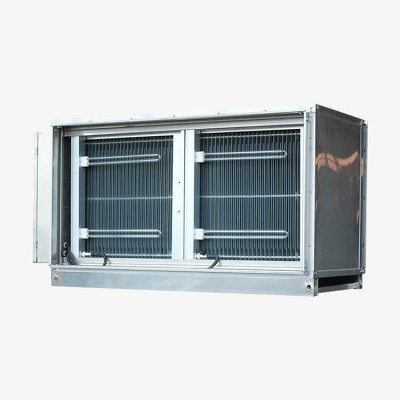

康美風CMF-D/CMF-G型系列靜電式飲食業油煙凈化設備是我司根據環境保護行業標準有關技術要求及技術規范研發的環保產品，該產品能有效地去除油煙，消除部分異味從而達到凈化空氣質量，有效減輕空氣環境污染問題。

產品特點

⑴ 采用靜電去除油煙，使其凈化效率更高，還可以消除部分異味；

⑵ 合理的結構設計，根據流體力學的原理，對凈化器主體進行優化設計，相應地降低了產品的風阻及噪聲；

⑶ 模塊化凈化單元采用分體抽屜式結構，易于維護，清洗方便；

⑷ 電源控制系統具有過流過壓自動保護裝置，保證設備穩定安全高效地運行；

⑸ 使用壽命長、高效節能、占地面積小；

⑹ 采用UV光管復合凈化過濾油煙及異味。

產品用途

靜電式飲食業油煙凈化設備是去除廚房油煙的專用設備，適用于去除中式廚房的炒爐、炸爐，西式廚房的扒爐灶等爐灶使用時產生的大量油煙，需要注意的是不可以用來去除易燃易爆氣體或帶有腐蝕性的氣體，經處理后的煙氣須排到室外，應選擇空曠通風的方向排放，嚴禁使用本設備處理工業油煙、食品加工廠油煙、柴油爐燃燒以及木炭燃燒產生的煙氣。

產品運行環境要求

⑴ 適用油煙氣體：溫度小于70℃，非易燃、易爆、易揮發及強腐蝕性氣體；

⑵ 環境溫度：8℃～40℃；

⑶ 環境溫度：25%～90%。

技術參數

工作原理

煙氣在抽風裝置風機的作用下，經過本設備的多級靜電場的捕捉分離，成為較為干凈的氣體再排出，達到了煙氣凈化的效果，減少對空氣環境的污染，在靜電場中分離出來的油液、煙塵沉積在電場組件的內壁上，然后匯流到底部排油管排出作統一回收處理。

外殼材質可選

外殼材質有不銹鋼板或熱軋鋼板噴漆可選，熱軋鋼板噴漆的外形美觀、結構緊湊；不銹鋼材質外殼則防銹防腐蝕性能更加優越；兩種外殼材質的凈化總體結構一致，油煙凈化器均經過送檢第三方檢測，凈化效率高，可長期平穩運行，用戶可根據實際需求放心選擇。

結構示意圖

技術參數一覽表

設備安裝

室外安裝方式示意圖：

室內吊裝安裝方式示意圖 :

安裝說明

⑴ 凈化系統內通風量應在設備額定處理風量內，引入設備的煙氣溫度必須控制在70℃以下，為了保證設備的運行安全，用戶必須在設備的出風口位置加裝合格的防火閥，并定期進行維護及檢測；

⑵ 安裝時，為了減輕吊裝重量，可將電場配件拆卸，待吊裝固定就位后再按原樣裝回設備箱體內，拆卸的電場及它的組件應放置到安全地方，嚴禁踩踏、撞擊電場，避免造成變形受損；

⑶ 設備與爐灶必須保持3米以上的水平距離，防止爐灶在烹調過程中產生火源，燃著風管的油污和設備內的油污造成火災事故；

⑷ 設備應保證水平安裝，否則設備收集的油污會被風機吸出或進行放油時不能將設備內的油污排空；

⑸ 為了減少風管內的積油，風管設計安裝應保持一定的斜度，并且各段風管應預留清潔的活動門。

⑹ 設備安裝應預留足夠的檢修空間，檢修空間應大于0.65米（如圖示）；

⑺ 嚴禁將設備安裝在易燃易爆氣體的環境中；

⑻ 設備出入風口連接的變徑管要盡量平順，變徑管（小變大）斜邊與中心線夾角應≤15度（若不滿足此條件，應考慮合理安裝導流板，否則，設備凈化效率將大幅降低，不能達到排放標準）。變徑管（大變小）斜邊與中心線夾角≤15度（若不滿足此條件，應考慮合理安裝導流板，否則，設備不能發揮其效能）。

如圖所示：

⑼ 設備與風機之間必須安裝軟接管道，并且要保證軟接管道的間隙不小于60mm ,防止抽風機振動影響設備的正常工作；

⑽ 為了控制風機噪聲和振動，應在風機底座安裝減振器，同時防止風機振動影響設備的正常工作；

⑾ 設備安裝在室外時，應采取防雨、遮陽的措施，防止雨水和太陽影響導致高壓電源發生意外；設備安裝在高空地方，必須安裝防雷裝置；

⑿ 設備必須安裝在風機進風口的前面（即設備在負風壓的狀態下運行）；

⒀ 為了減少風機的阻力，風機的出風口必須安裝1米以上的直管；

⒁ 與設備下面連接的排污管道要盡量減少彎曲，且不能高于設備排污口的高度，以保證排污順暢；

⒂ 風機出風口周圍不能擺放可燃、易燃易爆物品，出風口與設備的距離小于5米時，出風口的高度必須高于設備2米以上，凈化系統處理后的氣體必須向戶外擴散。

安裝要求

⑴ 設備的安裝設計必須由合格的專業人員來操作；

⑵ 設備的安裝必須保持水平和穩固；

⑶ 設備的工作電源必須與風機啟動電源聯動，以保證設備與抽風機同步啟動、同步運行、同步關閉。嚴禁將設備單獨啟動使用或接入其他設備使用，預防設備使用過程中發生意外；

⑷ 嚴禁將可燃、易燃、易爆物品靠近設備；

⑸ 為了避免漏電造成的危險，用戶必須在總電源線到供電電源之間設置漏電保護裝置；

⑹ 設備接地必須可靠，并且接地電阻必須小于2Ω，否則容易發生事故；

⑺ 在凈化器安裝完畢之前，切勿給設備通電。

設備使用

1、使用前

⑴ 檢查設備使用電源，設備有三根出線，棕和藍線接220V/AC，黃綠線接地；

⑵ 檢查設備接地是否可靠，且接地電阻小于2Ω；

⑶ 設備工作電源與風機工作電源是否同步啟動；

⑷ 設備檢修門密封是否良好；

⑸ 通電前請檢查所有配件安裝是否正確、牢固到位。

2、使用

⑴ 設備在工作狀態下，其內部帶有高壓電，嚴禁拆卸各部件和打開檢修門及電箱門；

⑵ 通電調試時，設備內偶爾有斷續“啪、啪”的靜電放電聲，這是正常現象，若出現連續“啪、啪”的靜電放電聲，這時說明電場區有異物，此時必須關閉設備電源，打開檢修門，取出電場清理異物，排除后重新啟動設備，如還有異常，請聯系我司售后服務；

⑶ 設備在正常使用時，運行指示燈顯示亮起，且電場發出輕微連續平穩的“哧”靜電放電聲；

⑷ 設備在使用時，顯示面板出現閃爍或清洗燈亮起，這時凈化器進入了自動保護狀態，停止工作，清理電場后，設備才能正常工作；

⑸ 設備在停止工作時，顯示面板不亮；

⑹ 設備應在其額定處理風量下工作，才能發揮設備效能 。

3、注意事項

⑴ 打開設備的檢修門后，應先用螺絲刀泄放電場中殘留電荷，具體操作是手握住螺母刀的絕緣手柄，用螺絲刀的金屬部分短接一下電場中其中一對陰陽極；

⑵ 用戶嚴格按時清潔設備內的油污，杜絕滋生火災隱患；

⑶ 設備使用如有異常，請及時關閉設備的電源和風機的電源。

常見故障及排除方法

1、開機顯示面板不亮

⑴ 查看220V電源是否接通，空氣開關是否合上；

⑵ 查看電箱內保險管是否燒斷，若燒斷則更換相同規格的保險管；

⑶ 在使用過程中，由于油煙濃度變化引起靜電場停止工作，應重新開啟電源。

2、開機后清洗亮起或顯示屏閃爍或故障燈亮起

⑴ 凈化器剛清洗完，機箱內壁與電場內有水滴，應運行風機一段時間后再啟動設備；

⑵ 電場內異物或積累油垢太厚，處理方法請參考后面所述的“維護清洗”；

⑶ 電場組件內的陰極變形受損，應調整陰極板，使它處在兩陽極板中間并平行于陽極板；

⑷ 油煙溫度過高，應及時對油煙進行降溫 。

3、電壓表顯示電壓變小(小于9Kv)

⑴ 電場油污吸附過多，造成極板絕緣增大，應及時進行清洗電場，處理方法請參考后面所述的“維護清洗”。

4、凈化器不能排風或排風不順暢

多孔均流板太臟，導致排風不順暢，處理方法請參考后面所述的“維護清洗”。

5、注意事項

嚴禁非專業人員拆裝、調試、維護設備，發生故障時應及時關閉設備電源，由合格的專業維護人員進行檢修。

設備維護（用戶須對設備進行有效的維護才能保證設備長期穩定安全運行，保持高效的凈化效率）

1、維護要求

⑴ 每天檢查排污口是否通通暢，并將油污排盡；

⑵ 每月定期清理設備內的油污；

⑶ 每月定期清洗設備的電場組件、多孔均流板、高壓絕緣子；

⑷ 每個季度檢查前端的防火閥工作狀態是否正常 。

2、維護清洗

電場和多孔均流板清洗方法：

① 在確認電源斷開的情況下打開檢修門，應先用螺絲刀泄放電場中殘留電荷，具體操作方法是手握住螺絲刀的絕緣手柄，用螺絲刀的金屬部分短接一下電場其中一對陰陽極，然后依次取出電場、多孔均流板 。

② 打開檢修門，取出電場，放在清洗槽內浸泡，槽內清洗液以浸沒電場為標準，浸泡時間約6分鐘，清洗液配制使用工業燒堿，工業燒堿和水的比例為1：25，水溫在60度左右 。

③ 將電場從清洗槽內取出，用清水進行漂洗后，污垢必須被徹底清除，電場殘留的清洗液必須用清水漂洗干凈，否則，殘留的清洗液會不斷侵蝕電場，浸泡時間不宜過長，以免腐蝕電場 。

④ 將清洗干凈的電場放在通風處或陽光下自然風干，必要時，可使用電吹風將其吹干 。

⑤ 然后將電場按原樣裝回設備箱體內 。

高壓絕緣子清洗方法：用清洗液擦拭干凈再用清水沖洗干凈附著的清洗液，然后晾干或擦拭干水分 。

3、注意事項

⑴用戶應嚴格按時清洗設備內的油污和電場組件的油污，杜絕滋生火災隱患；

⑵用戶應定期放油，防止設備油盤滿后造成機箱溢出漏油；

⑶維護人員必須戴上防護眼鏡、手套、防護帽和穿上防護服，防止堿性液體對人員皮膚造成傷害 。

運輸存貯

凈化器設備包裝、運輸、存貯參照相關國標規定，設備應存貯在干燥、通風的環境中，嚴禁將設備放置于高溫、潮濕、有酸堿等腐蝕性氣體的場所，設備運輸時應輕拿輕放，避免碰撞靠造成損壞設備 。
