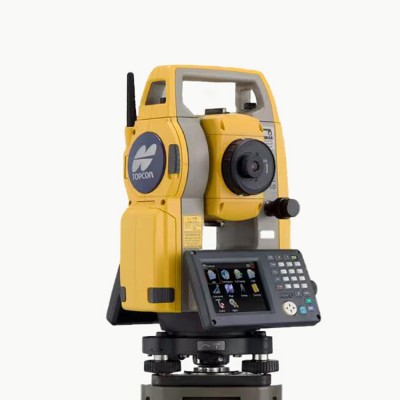

拓普康OS-201/OS-202預裝多測回，隧道精靈

技術指標

型號：OS-201；OS-202

放大倍率/分辨率：30X/2.5"

其它：鏡筒長度 ：171mm，物鏡孔徑 ：45mm（EDM:48mm），成像 ：正像

視場角 ：1?30′（26m/1,000m）, 視距 ：1.3m，十字絲照明 ：5 級

測角部

顯示 0.1"/1"；0.5"/1"

測角精度 (ISO17123-3:2001)：1"；2"

雙軸補償器：液體雙軸傾斜傳感器

補償范圍/顯示：補償范圍 ±5.5′/顯示 1″

視準差改正：提供

測距部

激光輸出等級：無棱鏡模式/棱鏡或反射片模式

測距范圍：無棱鏡0.3～1000m

反射片：RS90N-K:1.3～500m，RS50N-K:1.3～300m，RS10N-K:1.3～100m

小型棱鏡：1.3～500m

單AP標準棱鏡：1.3～5600m

顯示：精測/速測0.0001m

連續測量：0.001m

測距精度無棱鏡：（2+2ppm×D）mm

反射片：（2+2ppm×D）mm

AP/CP棱鏡：（1.5+2ppm×D）mm

測量時間：精測 1.0 秒

測量時間：速測 0.6 秒

測量時間：連續測 0.4 秒

系統/接口與數據管理

顯示器/鍵盤：3.5英寸，亮度自動控制，帶背光半透射式 TFT QVGA 彩色液晶顯示

觸摸屏/背光式 29按鍵數字鍵盤

操作面板：雙面觸摸屏（盤右時僅為觸摸屏操作）

觸發鍵：位于儀器支架右側

數據存儲內存：1G內存（含軟件存儲空間）

插入式存儲設備：U盤，支持32G

接口：RS232串口 ,USB2.0接口

藍牙模塊（選配）：藍牙，通訊距離10米

激光指向：同軸紅色EDM激光束

導向光：綠色激光二極管（524nm）和紅色激光二極管（626nm），

工作范圍：1.3～150m

日歷/時鐘：有

水準器電子水準器：±6′（內圓）

圓水準器（基座上）：10′/2mm

對中器：光學對中器 放大倍率 ：3X，焦距：0.3米自基座

激光對中器（選配）：紅色激光（波長 635±10nm），5級亮度可調，

精度 ：≤ 1mm@1.3m，激光

防塵防水等級 /工作溫度：IP65（IEC60529:2001)/-20~+60°C

尺寸：191mm（寬）×190mm（長）×348mm（高）

儀器高 192.5mm自基座面，236mm自基座底

重量（含提柄和電池）：5.7kg

電源系統

電池 BDC72：可充電鋰電池，7.2V/5,986mAh

工作時間（20° C）：約 23小時（角距同測間隔 1次 /30秒）
