SQUIX 貼標手臂-高賦碼貼標機

SQUIX 貼標手臂

可建置于生產線上

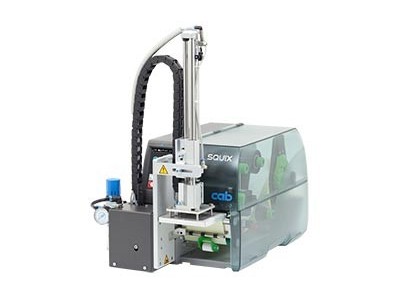

貼標手臂 S1000

即印即貼應用

針對所有具備剝離功能的條碼打印機，貼標手臂 S1000 搭配條碼打印機 SQUIX 是相當經濟實惠的解決方案 - 不僅可半自動操作也能垂直建置于生產線上。借由舉升氣缸將標簽貼在產品上。




1) 由 100 mm 的可壓貼距離、標簽高度 100 mm、打印速度 100 mm/s 所計算得出

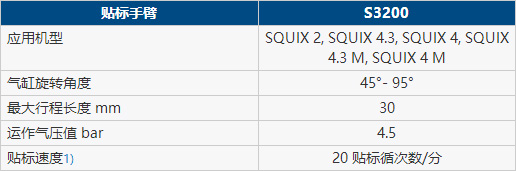

貼標手臂 S3200


即印即貼應用

針對所有具備剝離功能的條碼打印機，貼標手臂 S3200 搭配條碼打印機 SQUIX 是相當經濟實惠的解決方案 - 不僅可半自動操作也能建置于生產線上。可將打印完成的標簽自動貼標于產品上。

借由旋轉氣缸手臂可在 45° - 95° 的區間水平轉動定位標簽，并借由短行程氣缸將標簽貼在產品上。

使用壽命、預先剝離功能、氣壓計、穩定度和支撐氣流等說明請參照貼標手臂 S1000。

1）由標簽高度 40 mm、打印速度 100 mm/s 所計算得出

壓貼墊片或吹貼墊片可依照標簽大小訂制。

滾貼模塊 S5104, S5106

應用于輸送帶上的產品貼標。感應器偵測到貼標位置后開始打印程序，貼標進行的同時同步打印下一張標簽。傳送速度和打印速度必須保持一致。使用反射式感應器監控定位。



1.由標簽高度 100 mm、打印速度 100 mm/s 所計算得出

技術細節

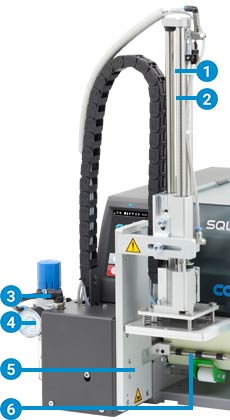

貼標手臂 S1000

1 產品使用壽命長：氣缸采用滾珠軸承，耐磨損。

2 適用于不同產品高度：舉升氣缸可依不同高度進行貼標。提供訂購不同的行程長度。

3 氣壓計：微型過濾器能過濾臟污，減壓閥則確保標簽維持良好的打印品質。

4 高穩定度：支撐氣流、吸附氣流和氣缸的舉升速度都可調整。針對易碎產品和包裝能將接觸壓力調至小于 10 N ( 1 kg )。

為了避免在吸氣管道累積臟污，在完成每次貼標動作后會利用空氣壓力脈沖清潔。

5 標簽尺寸：適用于寬度 25 - 176 mm、高度 25 - 200 mm 的標簽。

6 支撐氣流：支撐氣流可輔助固定標簽于墊片上。

預先剝離按鈕

應用于測試貼標程序。確定作業后開始打印標簽并由貼標手臂吸標、貼標。按下開始鈕后可重新進行貼標程序。
