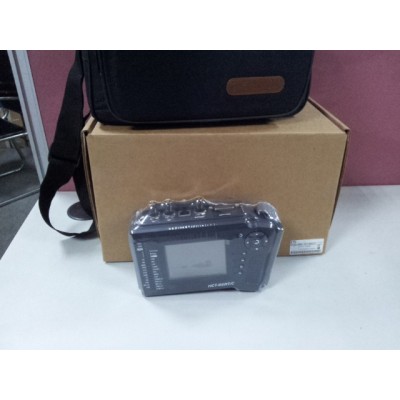

2M/E1誤碼測試儀 HCT-BERT/C

HCT-BERT/C 2M誤碼測試儀 產品概述：HCT-BERT/C是一款

彩屏、圖形化、全中文操作界面的手持式E1/數據誤碼測試儀表。用于E1/G.703線路的現場維護和分析，以及數據線路(V.35，V.24/RS232,RS449,RS530,X.21)的誤碼測試。EB-2048功能***,操作方便,既可按照G.821,G.826,M.2100等***進行測試結果的分析、顯示,還可根據用戶的要求對測試數據進行存儲、統計、分析，是線路質量測量的工具。

功能特點：

● 彩屏、圖形化、全中文操作界面

● 多種類型E1差錯分析，包括E1幀、圖案、CRC、和BPV分析

● 誤碼性能分析（G.821,G.826，M.2100）

● E1信號頻偏測試

● 可對E1線路的各個時隙進行設定（FAS,CAS）

● 可對E1信道中的時隙進行抽取和插入（N × 64K數據）

● 對信令的ABCD比特進行設定，顯示

● 對0時隙的Sa比特進行設定，顯示

● 數據端口的誤碼測試（接口形式：V.35，V.24/RS232,RS449,RS530,X.21）

● 離線分析BERT性能

● 可存儲100個配置和測試結果文件，由用戶存儲或調出。

● PC終端本地或遠程控制

● 直方圖直觀顯示

● 多種測試結果輸出方式：內部存儲結果、液晶屏顯示、并行口打印

● 內置大容量充電電池，便于現場攜帶使用 接口形式：、

● E1接口：RJ45(平衡)、BNC（非平衡）

● 數據接口： DB26(母)

● 時鐘接口： PCM

● 打印口：DB15 (母)

● 控制口：USB 基本應用

● E1線路誤碼測試

● 成幀與非成幀的端到端測試

● 成幀監測

● 分時隙的抽取和插入

● 數據線路誤碼測試

● DTE/DCE n ×64k 同步測試

● DTE/DCE　低速率，同步/異步測試 常用BERT測試G.703 E1口 BERT測試： BERT 碼型63,127,511,2047 ， 2 23 –1 ， QRSS 等多種碼型及用戶 編程BERT 顯示格式ITU G.821, ITU G.826, ITU -M.2100BERT 發送差錯率強加單一差錯，強加 10 -3 到 10 -7 差錯率性能分析Logic, frame, CRC, BPV, E-bit 差錯，接收計數，誤碼秒，無誤碼秒，誤碼率E1 分析方式信道圖示， Sa 比特，信令 ABCD 比特等E1 口 規格收發速率2048K bit/s ± 3ppm. @25 o C線路編碼HDB3脈沖特性符合 ITU-T G.703時鐘設定內時鐘，外時鐘，恢復時鐘，數據口時鐘幀結構不成幀，成幀； FAS,FAS+CAS; 帶 CRC, 不帶 CRC 。 數據端口誤碼測試：   DTE 或 DCE 同步誤碼測試DTE 或 DCE 低速同步 / 異步誤碼測試接口V.35，V.24/RS232,RS449,RS530,X.21V.24/RS232,V.35 ， RS449,RS530,X.21速率N X 64K (64K…2048K)異步： 50 – 115.2K bps ； 同步： 150 – 72K bpsBERT 碼型63, 127, 2 9 -1 (511), 2 11 -1 (2047), 2 15 -1 ITU 標準等63, 511, 2047, FOX, SPACE, MARK, and ALT
