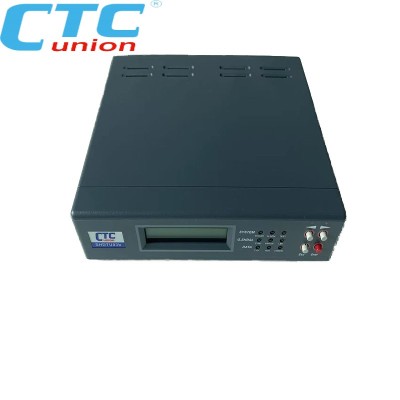

SHDTU03b系列可以提供E1，V35和以太網三種高速TDM方式的接入。

　　SHDTU03b/V35提供DB25類型的連接模塊，并且將該端口配置RS530/V.36/X.21等高速接口使用，1對傳輸線路情況下 高速率可達5.696Mbps，2對傳輸線路 高速率可達8.192Mbps。

　　SHDTU03b/E1設備提供75Ω非平衡(BNC)和120Ω平衡(RJ45)的兩種接口，速率64Kbps~2.048Mbps用戶任意設定。

　　SHDTU03b/ET100提供一個10/100M自適應的RJ45快速以太網端口，為用戶提供高速連接(1對傳輸線路情況下 速率可達5.696Mbps，2對傳輸線路速率可達11.392Mbps)。用戶可以通過LCD或異步終端進行本地或遠程管理和配置。

　　功能特點：

　　符合改進的ITUG.991.2(2004)標準

　　提供快速、低成本各種TDM專線服務

　　使用現有的電話線路

　　應用于點對點結構

　　支持保護DSL線的濕電流功能

　　帶LCD顯示屏的本地管理接口

　　遠端線路環回功能

　　支持在線性能監測數據傳輸率和信噪比

　　記錄和顯示設備的實時工作狀態信息

　　保障傳輸?shù)募褞?/p>

　　技術指標

　　線路接口

　　符合ITU-TG.991.2(2004)標準

　　支持：AnnexA/B/F/G

　　編碼：TC-PAM16，TC-PAM32

　　支持：AnnexA,B,F&G

　　速率：兩線可以達到5.696Mbps，N×64Kbps(N＝3－89)

　　四線可以達到11.392Mbps，N×64Kbps(N＝3－178)

　　接口：RJ45

　　保護：符合ITU-TK.20/K.21

　　E1接口

　　線路速率：2048Kbps±50ppm

　　線路碼型：HDB3/AMI

　　幀格式：PCM30/30C/31/31C和非幀

　　數據速率：64Kbps~2.048Kbps；N×64Kbps(N＝1~32)

　　幀結構：成幀或非成幀

　　阻抗：120Ω平衡/75Ω非平衡

　　V35接口

　　速率：兩線可以達到5.696Mbps，N×64Kbps(N＝3~89)

　　四線可以達到8.192Mbps，N×64Kbps(N＝3~128)

　　接口：支持V.35/RS530/V.36/X.21

　　連接方式：DB25

　　以太網接口

　　一個自識別網線的以太網接口

　　10/100M，全/半雙工自適應

　　支持1024MAC學習地址，網橋過濾

　　支持IEEE802.1DSTPBPDU轉發

　　支持IEEE802.1PQosand802.1QVLAN透傳

　　連接方式：RJ45

　　通用技術指標

　　抖動和漂移：符合G.823和G.824要求

　　濕電流：大20mA(DSL線路)

　　DSL時鐘：線路、內部、DTE

　　環回方式：本地環回、數字環回、遠端環回、V54環回、內置偽隨機碼發生器

　　管理方式：菜單式液晶顯示屏、Console口管理、支持firmware升級

　　性能監視：ES、SES、UAS、Alarms、E1Errors指示燈、SHDSL門限超越告警

　　尺寸：195×48×168mm(DxWxH)

　　電源：AC：90～240V/DC：-48V

　　功率：＜10W

　　溫度：0-60℃(工作)，-10-70℃(儲存)

　　濕度：10-90%(無凝結)
